申请日2015.06.25
公开(公告)日2015.09.16
IPC分类号B01D21/24
摘要
本发明涉及一种百乐克污水处理工艺中澄清池的排泥装置，其特征是：包括自吸泵和水下吸泥器，所述自吸泵通过泥浆导管与水下吸泥器连接，所述水下吸泥器上端装有止回阀，其下端设有万向轮，所述水下吸泥器上设有一个以上的泥浆吸入口。有益效果：与现有技术相比，本发明通过水下吸泥器不断移动，在自吸泵的不断抽吸工作，彻底清除百乐克污水处理的澄清池下方越积越多的沉泥，使澄清池浮泥现象得到有效扼制，保证了出水水质达标排放。采用手推车式自吸泵具有移动方便、适应各种地形;水下吸泥器下端装有四个万向轮，防止尖锐物与HDPE防渗膜直接接触，可以有效避免HDPE防渗膜损坏。
权利要求书
1.一种百乐克污水处理工艺中澄清池的排泥装置，其特征是：包括 自吸泵和水下吸泥器，所述自吸泵通过泥浆导管与水下吸泥器连接，所述 水下吸泥器上端装有止回阀，其下端设有万向轮，所述水下吸泥器上设 有一个以上的泥浆吸入口。
2.根据权利要求1所述的百乐克污水处理工艺中澄清池的排泥装置， 其特征是：所述自吸泵安装在活动车上构成手推车式自吸泵或自吸泵安装 在固定架上，固定架底部设有移动导轨。
3.根据权利要求1或2所述的百乐克污水处理工艺中澄清池的排泥 装置，其特征是：所述水下吸泥器形状呈长方形罩体，罩体中央设有泥浆 吸入口，所述泥浆吸入口与泥浆导管连接，泥浆导管另一端与自吸泵连接， 所述水下吸泥器内壁四角设有万向轮，所述水下吸泥器内壁平行设有两条 过滤刷毛条。
4.根据权利要求1或2所述的百乐克污水处理工艺中澄清池的排泥 装置，其特征是：所述水下吸泥器由刚性泥浆导管和水下吸泥横管构成， 所述水下吸泥横管上设有若干吸泥孔，其一端与刚性泥浆导管一端垂直固 接，其另一端封死，所述水下吸泥横管两端固接有万向轮，刚性泥浆导管 另一端与自吸泵连接，所述刚性泥浆导管和水下吸泥横管之间固接有加强 筋。
5.根据权利要求1或2所述的百乐克污水处理工艺中澄清池的排泥 装置，其特征是：所述水下吸泥器形状呈“日”字形框架结构，所述水下 吸泥器的框架上设有若干吸泥孔，水下吸泥器的框架上固接有支腿，所述 支腿上设有万向轮，水下吸泥器中间的横管垂直固接有连接管，所述连接 管连接有止回阀和泥浆导管，泥浆导管另一端与自吸泵连接。
说明书
百乐克污水处理工艺中澄清池的排泥装置
技术领域
本发明属于污水处理工艺设备，尤其涉及一种百乐克污水处理工艺中 澄清池的排泥装置。
背景技术
百乐克污水处理工艺(BIOLAK)技术是由德国冯·诺顿西公司于二 十世纪七十年代研究成功的一种新型污水处理技术,并在1983年正式投 入运行了第一个百乐克工艺污水处理厂。它的独特之处在于采用低负荷活 性污泥工艺，通过一种移动式曝气链制造出一种波浪式的混合氧化效果， 从而创造出各类特种微生物的良好生长环境，实现较高的除氮磷效果。常 见的百乐克工艺流程：除磷池—曝气池(多级A/O功能)—沉淀池—澄清 池—达标外排。其中，除磷池：污水与回流污泥一起进该池，在搅拌器作 用下充分混合，再进曝气区。污水在该区发生部分水解酸化反应，提高污 水的可生化性，减轻后续曝气区的负担，从而减小动力消耗和曝气区的体 积。混合区和好氧处理区的延时曝气相配合,对污水的脱氮除磷可起到很好 的作用;曝气池：曝气装置为微孔套管摆动曝气形式，曝气器由浮管牵 引，悬挂在池中，曝气器与布气管间用软管连接。通气时，曝气器由于受 力不均在水中产生运动。由于曝气头的运行，上升气泡形成气浮，运动轨 迹加长了气泡在水中的停滞时间，因此提高了氧利用率。沉淀池：污水在 澄清沉淀池中固液分离，沉淀在底部的污泥被悬浮式吸泥装置吸出，污泥 一部分回流至曝气池，一部分被剩余污泥泵打至匀质池，脱水;澄清池： 澄清池上端尺寸：14.8m×72.08m;下端尺寸：8.2m×56.5m;池深：5m 澄清池三面为33.3°坡角，一面为混凝土面墙，斜坡及底部均铺有HDPE 防渗膜，防渗膜不能与尖锐物品接触，容易破损，则会使地下水上升至澄 清池中。同时百乐克污水处理工艺也不能清空澄清池，以防底部HDPE防 渗膜被地下水压力过大而漂浮。德国工艺对出水DO有特殊要求，DO必 须大于3mg/L才能外排，澄清池即作为一个供氧池使用。然而我国环保部 门对出水DO没有要求，但对出水SS有要求，当国内出水标准为一级标 准时，为进一步强化水质，常将澄清池作为沉淀池。由于澄清池没有污泥 外排系统，导致澄清池下方沉泥越积越多，厌氧后形成大片的浮泥，又严 重影响出水各项指标。
百乐克污水处理工艺澄清池排泥问题，是污水处理厂亟待解决的技术 难题。
发明内容
本发明的目的在于克服上述技术的不足，而提供一种百乐克污水处理 工艺中澄清池的排泥装置，彻底清除百乐克污水处理的澄清池下方越积越 多的沉泥，使澄清池浮泥现象得到有效扼制，保证了出水水质达标排放。
本发明为实现上述目的，采用以下技术方案：一种百乐克污水处理工 艺中澄清池的排泥装置，其特征是：包括自吸泵和水下吸泥器，所述自吸 泵通过泥浆导管与水下吸泥器连接，所述水下吸泥器上端装有止回阀，其 下端设有万向轮，所述水下吸泥器上设有一个以上的泥浆吸入口。
所述自吸泵安装在活动车上构成手推车式自吸泵或自吸泵安装在固 定架上，固定架底部设有移动导轨。
所述水下吸泥器形状呈长方形罩体，罩体中央设有泥浆吸入口，所述 泥浆吸入口与泥浆导管连接，泥浆导管另一端与自吸泵连接，所述水下吸 泥器内壁四角设有万向轮，所述水下吸泥器内壁平行设有两条过滤刷毛 条。

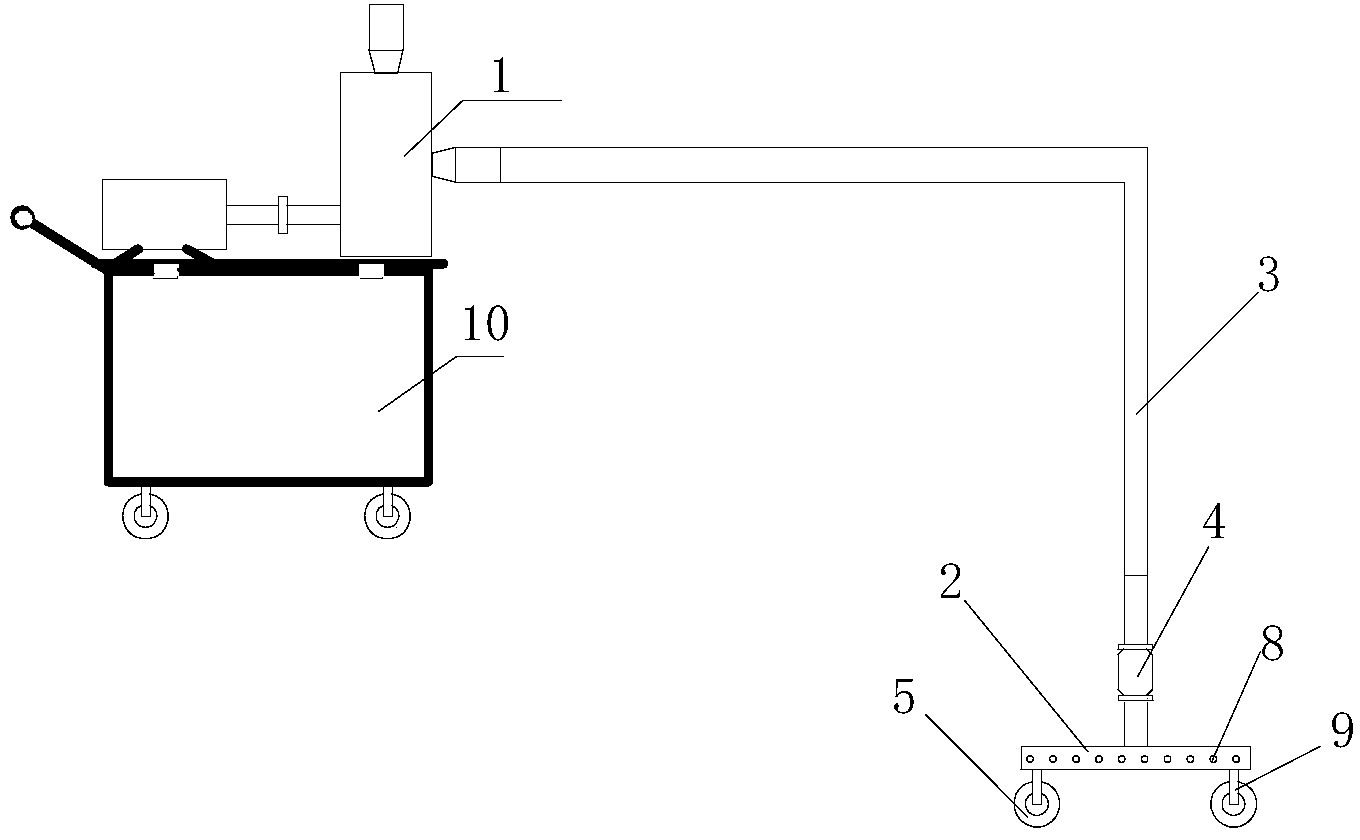

所述水下吸泥器由刚性泥浆导管和水下吸泥横管构成，所述水下吸泥 横管上设有若干吸泥孔，其一端与刚性泥浆导管一端垂直固接，其另一端 封死，所述水下吸泥横管两端固接有万向轮，刚性泥浆导管另一端与自吸 泵连接，所述刚性泥浆导管和水下吸泥横管之间固接有加强筋。
所述水下吸泥器形状呈“日”字形框架结构，所述水下吸泥器的框架 上设有若干吸泥孔，水下吸泥器的框架上固接有支腿，所述支腿上设有万 向轮，水下吸泥器中间的横管垂直固接有连接管，所述连接管连接有止回 阀和泥浆导管，泥浆导管另一端与自吸泵连接。
有益效果：与现有技术相比，本发明通过水下吸泥器不断移动，在 自吸泵的不断抽吸工作，彻底清除百乐克污水处理的澄清池下方越积越多 的沉泥，使澄清池浮泥现象得到有效扼制，保证了出水水质达标排放。 采用手推车式自吸泵具有移动方便、适应各种地形;水下吸泥器下端装有 四个万向轮，防止尖锐物与HDPE防渗膜直接接触，可以有效避免HDPE防 渗膜损坏。
