一体化MBR污水处理设备

发布时间:2018-4-21 13:48:09  中国污水处理工程网

  申请日2015.06.26

  公开(公告)日2015.12.16

  IPC分类号C02F3/30; C02F3/12

  摘要

  本实用新型提供一种结构紧凑的一体化MBR污水处理设备,包括围堰、设置于围堰底部的底面板;在围堰内由左至右依次设置有电器安装室、MBR处理池、兼氧池、清水池,在MBR处理池的底部设置有曝气器,并在MBR处理池内设置有MBR膜组件;还包括呈矩阵排列设置于兼氧池内的填料;还包括与曝气器对应连通的第一风机,以及与MBR膜组件上的曝气管的进气口连通的第二风机;还包括与MBR膜组件上的集水管的出水口连通的第一抽水泵,第一抽水泵的出水口与MBR处理池对应连通;还包括设置于清水池中的抽液管,抽液管经由第二抽水泵与兼氧池对应连通;兼氧池与MBR处理池连通;还包括设置于电器安装室内的加药桶、与加药桶对应连通的加药管,加药管经由加药泵与MBR处理池连通。

  权利要求书

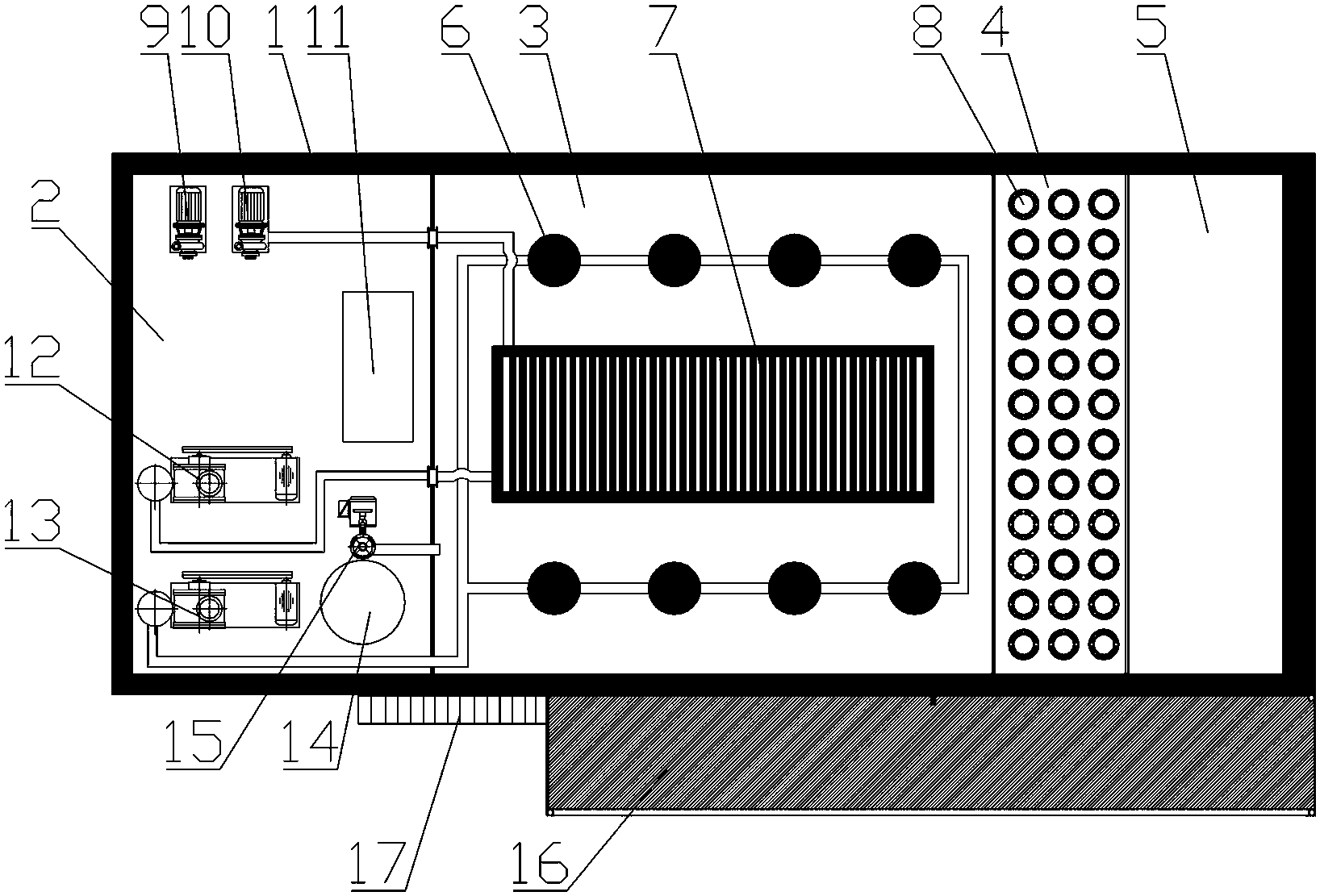

  1.一种一体化MBR污水处理设备,包括呈“口”字形设置的围堰、对应设置于围堰底部的底面板;其特征在于:在所述围堰内由左至右依次设置有电器安装室、MBR处理池、兼氧池、清水池,在所述MBR处理池的底部设置有曝气器,并在所述MBR处理池内、曝气器的上方还设置有MBR膜组件;还包括一定数量的填料,所述填料呈矩阵排列设置于所述兼氧池内;还包括与所述曝气器的进气口对应连通的第一风机,以及与所述MBR膜组件上的曝气管的进气口对应连通的第二风机;还包括与所述MBR膜组件上的集水管的出水口对应连通的第一抽水泵,所述第一抽水泵的出水口经由管道还与所述MBR处理池对应连通;还包括设置于所述清水池中的抽液管,所述抽液管经由第二抽水泵与所述兼氧池对应连通;所述兼氧池还与所述MBR处理池对应连通;还包括设置于所述电器安装室内的加药桶、与所述加药桶对应连通的加药管,所述加药管经由加药泵与所述MBR处理池对应连通。

  2.如权利要求1所述的一体化MBR污水处理设备,其特征在于:所述第一抽水泵、第二抽水泵、第一风机、第二风机均设置于所述电器安装室内。

  3.如权利要求1所述的一体化MBR污水处理设备,其特征在于:所述第一风机、第二风机均为回转式鼓风机。

  4.如权利要求1所述的一体化MBR污水处理设备,其特征在于:在所述围堰的侧部还设置有走道平台,所述走道平台的平面与所述围堰最上端的高度差为80cm,且所述走道平台位于所述围堰最上端的下方。

  5.如权利要求4所述的一体化MBR污水处理设备,其特征在于:还包括楼梯,所述楼梯设置于所述围堰的侧部,且所述楼梯的顶部设置于所述走道平台的端部,所述楼梯的底部设置于所述围堰的底部。

  6.如权利要求1所述的一体化MBR污水处理设备,其特征在于:还包括设置于所述电器安装室内的控制柜,用于控制所述第一抽水泵、第二抽水泵、第一风机、第二风机、加药泵的控制开关均设置于所述控制柜内。

  7.如权利要求1所述的一体化MBR污水处理设备,其特征在于:在所述电器安装室内还设置有与所述清水池对应连通的反冲洗水泵。

  8.如权利要求1所述的一体化MBR污水处理设备,其特征在于:所述电器安装室与MBR处理池之间、MBR处理池与兼氧池之间、兼氧池与清水池之间均由隔板隔离。

  9.如权利要求8所述的一体化MBR污水处理设备,其特征在于:所述围堰、隔板、底面板均由碳钢或不锈钢板制成。

  10.如权利要求9所述的一体化MBR污水处理设备,其特征在于:所述围堰、隔板、底面板一体化构成。

  说明书

  一体化MBR污水处理设备

  技术领域

  本实用新型涉及污水处理技术领域,尤其涉及一种一体化MBR污水处理设备。

  背景技术

  目前,水污染处理已被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,为使污水排放达到相应的指标,以达到保护环境和水资源循环利用的目的,需要将工业污水和生活污水进行一系列的水污染处理程序,同时,水污染处理也越来越多地走进寻常百姓的日常生活。在目前现有水污染处理中,水污染处理厂其一般占地面积较大,从其根本上来讲是由于其处理池面积大,同时还由于各个设备之间的连接分散,导致上述问题的存在,同时,现有污水处理设备的布置还导致人员巡查难度大、管钱布置分散,从而导致企业投入成本的加大,再者,目前水污染处理中由于处理程序复杂,很多企业因此并不是很重视水污染处理的结果,导致污水处理质量不高,排放至环境中导致污染环境问题的处理,因此,有必要对上述问题予以解决。

  发明内容

  本实用新型的目的在于克服现有技术的不足,适应现实需要,提供一种结构紧凑、适合中小企业使用、投入成本少的一体化MBR污水处理设备。

  为了实现本实用新型的目的,本实用新型所采用的技术方案为:

  设计一种一体化MBR污水处理设备,包括呈“口”字形设置的围堰、对应设置于围堰底部的底面板;在所述围堰内由左至右依次设置有电器安装室、MBR处理池、兼氧池、清水池,在所述MBR处理池的底部设置有曝气器,并在所述MBR处理池内、曝气器的上方还设置有MBR膜组件;还包括一定数量的填料,所述填料呈矩阵排列设置于所述兼氧池内;还包括与所述曝气器的进气口对应连通的第一风机,以及与所述MBR膜组件上的曝气管的进气口对应连通的第二风机;还包括与所述MBR膜组件上的集水管的出水口对应连通的第一抽水泵,所述第一抽水泵的出水口经由管道还与所述MBR处理池对应连通;还包括设置于所述清水池中的抽液管,所述抽液管经由第二抽水泵与所述兼氧池对应连通;所述兼氧池还与所述MBR处理池对应连通;还包括设置于所述电器安装室内的加药桶、与所述加药桶对应连通的加药管,所述加药管经由加药泵与所述MBR处理池对应连通。

  进一步的,所述第一抽水泵、第二抽水泵、第一风机、第二风机均设置于所述电器安装室内。

  进一步的,所述第一风机、第二风机均为回转式鼓风机。

  进一步的,在所述围堰的侧部还设置有走道平台,所述走道平台的平面与所述围堰最上端的高度差为80cm,且所述走道平台位于所述围堰最上端的下方。

  进一步的,还包括楼梯,所述楼梯设置于所述围堰的侧部,且所述楼梯的顶部设置于所述走道平台的端部,所述楼梯的底部设置于所述围堰的底部。

  进一步的,还包括设置于所述电器安装室内的控制柜,用于控制所述第一抽水泵、第二抽水泵、第一风机、第二风机、加药泵的控制开关均设置于所述控制柜内。

  进一步的,在所述电器安装室内还设置有与所述清水池对应连通的反冲洗水泵。

  进一步的,所述电器安装室与MBR处理池之间、MBR处理池与兼氧池之间、兼氧池与清水池之间均由隔板隔离。

  进一步的,所述围堰、隔板、底面板均由碳钢或不锈钢板制成。

  进一步的,所述围堰、隔板、低面板一体化构成。

  本实用新型的有益效果在于:

  1.本实用新型通过将电器安装室、MBR处理池、兼氧池、清水池依次设置,与现有技术相比,节省了设备间的占用面积,同时,简化了管道布置,在一定程度上节省了企业的成本投入,同时也便于人员的实时查看;其次通过本设计在污水处理中也能够提高污水的处理净化能力,使其达到污水排放标准。

  2.本实用新型通过所设计的电器安装室,可以将相应的电器设备和控制设备放在其内,使其避免风吹日晒的问题,提高其使用寿命。

  3.本设计结构紧凑、外观美观、便于生产制造,尤其适合中小企业的使用。

  4.本实用新型还具有其他优点,将在实施例中同所对应的结构一并提出。
