申请日2015.06.26
公开(公告)日2015.11.18
IPC分类号C02F9/06
摘要
本实用新型公开了一种化工废水处理机，包括催化氧化池、微电解池、电解池、絮凝沉淀池、第一压滤机、第二压滤机和搅拌机，催化氧化池和絮凝沉淀池上设置有搅拌机，催化氧化池、微电解池、电解池、絮凝沉淀池上方分别连接有第一药剂池、第二药剂池、第三药剂池、第四药剂池，催化氧化池通过第一压滤机、第一泵与电解池及微电解池相连，电解池通过第二压滤机、第二泵与絮凝沉淀池相连。本实用新型可使高浓度的废水达到可生化处理的目的，从而减少了不必要的焚烧。
权利要求书

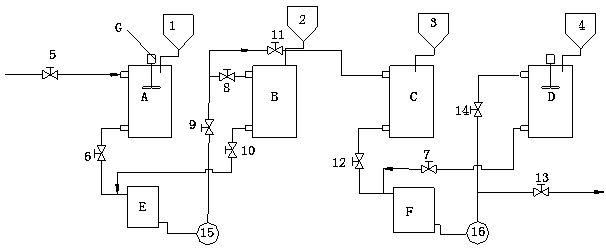

1.化工废水处理机，其特征在于，包括催化氧化池(A)、微电解池(B)、电解池(C)、絮凝沉淀池(D)、第一压滤机(E)、第二压滤机(F)和搅拌机(G)，催化氧化池(A)和絮凝沉淀池(D)上设置有搅拌机(G)，催化氧化池(A)、微电解池(B)、电解池(C)、絮凝沉淀池(D)上方分别连接有第一药剂池(1)、第二药剂池(2)、第三药剂池(3)、第四药剂池(4)，催化氧化池(A)通过第一压滤机(E)、第一泵(15)与电解池(C)及微电解池(B)相连，电解池(C)通过第二压滤机(F)、第二泵(16)与絮凝沉淀池(D)相连。
2.根据权利要求1所述的化工废水处理机，其特征在于，所述的微电解池(B)的下端还与第一压滤机(E)前端相连。
3.根据权利要求1所述的化工废水处理机，其特征在于，所述的絮凝沉淀池(D)的下端与第二压滤机(F)的前端相连。
说明书
化工废水处理机
技术领域
本实用新型涉及化工技术领域，具体涉及化工废水处理机。
背景技术
针对目前高浓度、难降解工业废水的难处理，最后大多是采用焚烧的办法来解决，COD高于几万mg/L以上的废水是属于难生化处理的高浓度废水。焚烧的处理费用在2500元/吨以上，焚烧不仅需要大量的燃料(柴油)，而且会产生大量烟气，从而造成二次大气污染，大量烟气粉尘的排放势必会引起PM2.5值的升高，同时高额的处理成本给生产企业造成很大的经济压力。
实用新型内容
为解决上述问题，本实用新型提供了化工废水处理机，可使高浓度的废水达到可生化处理的目的，从而减少了不必要的焚烧。
为实现上述目的，本实用新型采取的技术方案为：化工废水处理机，包括催化氧化池、微电解池、电解池、絮凝沉淀池、第一压滤机、第二压滤机和搅拌机，催化氧化池和絮凝沉淀池上设置有搅拌机，催化氧化池、微电解池、电解池、絮凝沉淀池上方分别连接有第一药剂池、第二药剂池、第三药剂池、第四药剂池，催化氧化池通过第一压滤机、第一泵与电解池及微电解池相连，电解池通过第二压滤机、第二泵与絮凝沉淀池相连。
作为优选，所述的微电解池的下端还与第一压滤机前端相连。
作为优选，所述的絮凝沉淀池的下端与第二压滤机的前端相连。
本实用新型具有以下有益效果：处理工艺简单，适用pH范围广：1-14。处理时间短，絮凝体成型快，活性好，过滤性好;处理效果明显，氧化还原作用可破坏生色基团，取得较好的脱色效果;处理成本低，电流电压可控，操作灵活，出水水质稳定，不产生二次污染。
