申请日2015.06.26
公开(公告)日2015.11.04
IPC分类号B01D24/46; B01D24/22
摘要

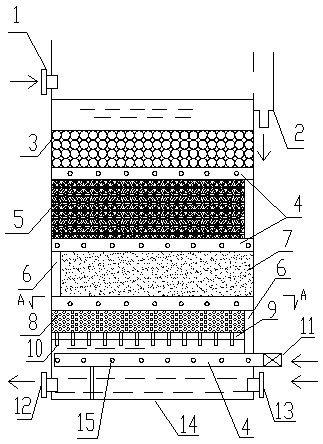

本实用新型公开了多层过滤分离清洗的污水过滤装置，包括本体(14)，本体上设置有进水口(1)、反冲洗排水口(2)，反冲洗进气口(11)、反冲洗进水口(13)、过滤水出水口(12)，本体中设置有从下至上粒径逐渐增大的多层滤料，每层滤料的下方设置有布气管(4)，布气管上两侧设置有布气支管(15)，布气支管上设置有布气孔(16)，布气管之间设置有连接管(6)，它可减少配水系统和反冲洗阻力，滤料清洗效果明显增加;多层滤料的粒径比增大，分级过滤，纳滤能力得到提高，对多种杂质的污水的过滤效果更好;布气管上的布气支管位置错开设置，整个装置的面积上对装置进行布气，布气更加均匀，滤头不易阻塞。
权利要求书
1.多层过滤分离清洗的污水过滤装置，它包括本体(14)，所述本体上设置有进水口(1)、反冲洗排水口(2)，反冲洗进气口(11)、反冲洗进水口(13)、过滤水出水口(12)，其特征在于：本体中设置有从下至上粒径逐渐增大的多层滤料，每层滤料的下方设置有布气管(4)，布气管上两侧设置有布气支管(15)，布气支管上设置有布气孔(16)，布气管之间设置有连接管(6)，布气管和连接管形成的整体呈S形，所述布气管上的布气支管的长度从两边向中间逐渐增长。
2.根据权利要求1所述的多层过滤分离清洗的污水过滤装置，其特征在于：所述多层滤料为四层，从上至下依次为陶瓷滤料层(3)、纤维粒滤料层(5)、无烟煤滤料层(7)、白云石滤料层(8)。
3.根据权利要求1所述的多层过滤分离清洗的污水过滤装置，其特征在于：所述相邻布气管的布气支管间隔错开设置。
说明书
多层过滤分离清洗的污水过滤装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种多层过滤分离清洗的污水过滤装置。
背景技术
过滤是去除悬浮物，待别是去除浓度比较低的悬浊液小微小颗粒的一种有效力法。过滤时，含悬浮物的水流过具有一定孔隙率的过滤介质，水中的悬浮物被截留在介质表面或内部而除去，特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等，在污水处理中，过滤常作为吸附、离子交换、膜分离法等的预处理手段，也作为生化处理后的深度处理，使滤后水达到回用的要求，而随着当前工业经济的快速发展，污水中有机物复杂多样，各有机物在吸附性、可生物降解性、极性或非极性、饱和链或非饱和链方面的性质都不相同，采用单一滤料的例如石英砂滤池，石英砂粒由于密度大，比表面积、孔隙率小，当污水流经滤层时阻力很大，生物量少，由此造成过滤装置负荷不高、水头损失大，传统的过滤装置相邻滤料层之间间隔小，从下至上配水系统过滤和反冲洗时阻力越来越大,配水不均匀、死水区多、滤料易板结、积泥,如果一味地增加反冲洗气压，滤料可能造成溢出流失，同时由于局部冲洗强度造成承托层松动,出现漏砂等不良后果，而且目前的过滤装置中的上层、下层填料的粒径比较小(一般为1.5-3)，对于包含不同类型的悬浮物和颗粒的污水的纳污能力不高，出水水质偏低，再者，反冲洗布气管布气不均匀，不能有效形成均匀的气垫层，容易堵塞滤头。
实用新型内容
针对上述现有技术中高温气体除尘器存在的问题，本实用新型提供一种容易反冲洗、防止阻塞、滤料寿命长、过滤效果好的多层过滤分离清洗的污水过滤装置。
本实用新型要解决的问题所采取的技术方案是：多层过滤分离清洗的污水过滤装置，包括本体，所述本体上设置有进水口、反冲洗排水口，反冲洗进气口、反冲洗进水口，本过滤水出水口，本体中设置有从下至上粒径逐渐增大的多层滤料，每层滤料的下方设置有布气管，布气管上两侧设置有布气支管，布气支管上设置有布气孔，布气管之间设置有连接管，布气管和连接管形成的整体呈S形，所述布气管上的布气支管的长度从两边向中间逐渐增长。
进一步地，所述多层滤料为四层，从上至下依次为陶瓷滤料层、纤维粒滤料层、无烟煤滤料层、白云石滤料层。
进一步地，相邻布气管的布气支管间隔错开设置。
本实用新型相比现有技术的优点是： 1、在每层滤料下方分别设置反冲洗布气管，每层滤料分离清洗，减少配水系统和反冲洗阻力，滤料清洗效果明显增加;2、多层滤料的粒径比增大，分级过滤，纳滤能力得到提高，对多种杂质的污水的过滤效果更好;3、布气管上的布气支管位置错开设置，整个装置的面积上对装置进行布气，代替了原先的布气管单点布气，布气更加均匀，滤头不易阻塞。
