申请日2015.06.26
公开(公告)日2015.11.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种化工废水净化系统，包括依次连接的过滤池、废水净化池、消毒罐和清水池，所述过滤池内设置有过滤网，过滤网的进水端设有压力传感器和负压吸嘴，负压吸嘴连接在电动伸缩杆上，负压吸嘴紧贴过滤网设置，过滤池通过抽取泵与废水净化池相连，废水净化池内设有液位传感器和定时装置，废水净化池与消毒罐之间设有截止阀，消毒罐下端螺纹连接有端盖，端盖下端设有电机，电机通过转轴连接有若干搅拌杆，转轴一端设有进药口，搅拌杆上设有若干出药口，转轴和搅拌杆相连相通，还包括控制器，控制器的输入端与液位传感器和定时装置相连。本实用新型自动化程度高，省时省力，使用寿命长，且废水处理效果好。
权利要求书

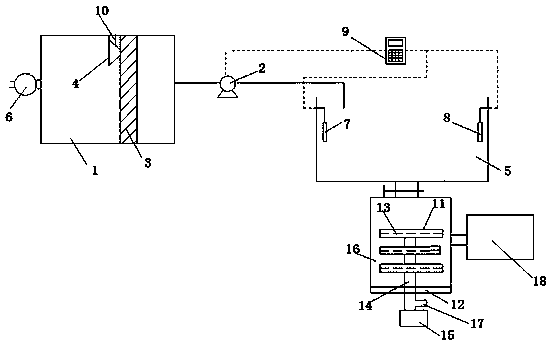

1.一种化工废水净化系统，包括依次连接的过滤池(1)、废水净化池(5)、消毒罐(16)和清水池(18)，所述过滤池(1)内设置有过滤网(3)，过滤网(3)的进水端设有压力传感器和负压吸嘴(4)，负压吸嘴(4)连接在电动伸缩杆(10)上，负压吸嘴(4)紧贴过滤网(3)设置，过滤池(1)通过抽取泵(2)与废水净化池(5)相连，废水净化池(5)内设有液位传感器(7)和定时装置(8)，废水净化池(5)与消毒罐(16)之间设有截止阀，消毒罐(16)下端螺纹连接有端盖(12)，端盖(12)下端设有电机(15)，电机(15)通过转轴(14)连接有若干搅拌杆(11)，转轴(14)一端设有进药口(17)，搅拌杆(11)上设有若干出药口(13)，转轴(14)和搅拌杆(11)相连相通，还包括控制器(9)，控制器(9)的输入端与液位传感器(7)和定时装置(8)相连，控制器(9)的输出端与抽取泵(2)和截止阀相连。
2.根据权利要求1所述的一种化工废水净化系统，其特征在于，所述截止阀为电磁阀。
3.根据权利要求1所述的一种化工废水净化系统，其特征在于，所述控制器(9)为单片机。
4.根据权利要求1所述的一种化工废水净化系统，其特征在于，所述过滤池(1)一端通过提升泵(6)连接有废水池。
说明书
一种化工废水净化系统
技术领域
本实用新型涉及废水处理领域，具体涉及一种化工废水净化系统。
背景技术
医院和企业需要排放大量废水废液，这些废水废液中含有各种药物及消毒剂等成分，而且还存在有大量病菌、病毒、细菌和寄生虫，甚至是有毒有害的物理化学污染物和放射性物质等，因而存在空间污染，急性传染和潜伏性传染等隐患，不经及时有效的处理，将会成为一条疫病扩散的重要途径和严重污染源。而目前的大医院和企业所采用的污水处理装置都是占地较大并需要大量资金来维持的污水处理系统，这种大型污水处理系统对于中小医院和企业显然无法维持运行，而且也没有这么大的土地面积来进行建设，所以这些中小型的排污单位只能通过最简单、最基本的方法进行消毒和净化，这样一来必然会将未达标的污水排入城市下水道或江河湖海中，不仅给环境带来了极大的危害，更严重的是提供疾病传染途径。
现有的废水净化处理装置，大多将直接将废水排放到废水池，然后将废水池与净化装置直接通过水泵连接，净化效果差的同时，自动化程度低。
实用新型内容
为解决上述问题，本实用新型提供了一种化工废水净化系统，自动化程度高，省时省力，使用寿命长，且废水处理效果好。
为实现上述目的，本实用新型采取的技术方案为：
一种化工废水净化系统，包括依次连接的过滤池、废水净化池、消毒罐和清水池，所述过滤池内设置有过滤网，过滤网的进水端设有压力传感器和负压吸嘴，负压吸嘴连接在电动伸缩杆上，负压吸嘴紧贴过滤网设置，过滤池通过抽取泵与废水净化池相连，废水净化池内设有液位传感器和定时装置，废水净化池与消毒罐之间设有截止阀，消毒罐下端螺纹连接有端盖，端盖下端设有电机，电机通过转轴连接有若干搅拌杆，转轴一端设有进药口，搅拌杆上设有若干出药口，转轴和搅拌杆相连相通，还包括控制器，控制器的输入端与液位传感器和定时装置相连，控制器的输出端与抽取泵和截止阀相连。
作为优选，所述截止阀为电磁阀。
作为优选，所述所述控制器为单片机。
作为优选，所述过滤池一端通过提升泵连接有废水池。
本实用新型具有以下有益效果：
自动化程度高，省时省力，使用寿命长，且废水处理效果好。
