申请日2015.06.26
公开(公告)日2015.11.18
IPC分类号C05F7/00; C02F11/04; C02F9/04
摘要
一种将生活污水制成有机肥料的全自动装备，由化粪池(1)、管道(2)、盛积器(3)、加药机(4)、离心机(5)、水过滤系统(6)、储水罐(7)、干燥机(8)、灌装机(9)、输送机(10)、气体除臭装置(11)和溢水管(12)组成;其特征在于：所述的盛积器内部四个角设置有立柱(20)，中间设置有过滤网(17)。本实用新型，通过多次过滤净化污水，将过滤后的固体物烘干后制成有机肥料，不仅有效的解决了污水蔓延问题，节约了排污支出而且制成的有机肥料为农业生产的有机种植提供了廉价的肥料。
权利要求书

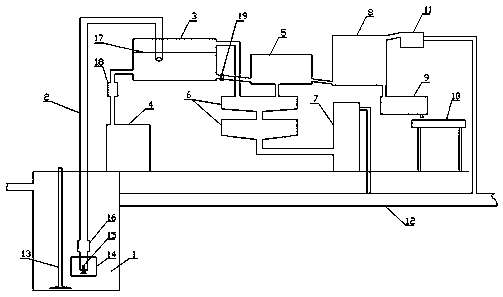

1.一种将生活污水制成有机肥料的全自动装备，包括一个盛积器(3)、所述的盛积器(3)顶部通过管道(2)连接至化粪池(1)，上部通过管道(2)连接至水过滤系统(6)，下部通过管道(2)与加药机(4)连接，底部通过蝶阀(19)与离心机(5)连接，所述的离心机(5)底部通过管道(2)连接至水过滤系统(6)，下部连接在干燥机(8)上，所述的水过滤系统(6)的出水口设置有储水罐(7)，储水罐(7)的出水口连接至溢水管(12)，所述的干燥机(8)下部连接至灌装机(9);其特征在于：所述的盛积器(3)内部四个角设置有立柱(20)，中间位置设置有过滤网(17)，过滤网(17)能在立柱(20)上滑动。
2.根据权利要求1所述的一种将生活污水制成有机肥料的全自动装备，其特征还在于：所述的化粪池(1)底部设置有搅拌器(13)和管道(2)，所述的管道(2)的底部还设置有铰刀(15)、抽取泵(16)和抽取笼罩(14)。
3.根据权利要求1所述的一种将生活污水制成有机肥料的全自动装备，其特征还在于：所述的干燥机(8)上部设置有气体除臭装置(11)，将干燥机(8)内蒸发出的臭气净化后排至溢水管(12)。
说明书
一种将生活污水制成有机肥料的全自动装备
技术领域
本实用新型涉及污水处理以及有机肥料制造领域，尤其是关于一种将生活污水制成有机肥料的全自动装备。
背景技术
已知的城市污水处理系统通常是将污水先在化粪池内沉淀，然后通过污水管排放到污水处理厂进行处理，当雨季来临的时候，污水排放不及，化粪池的污水漫溢后对生活区域和水道水源造成污染，容易传染疾病。
发明内容
针对以上不足，本实用新型的目的在于提供一种将生活污水制成有机肥料的全自动装备，通过将生活污水进行多次过滤，过滤产生的固体物烘干后制成有机肥料。
本发明的技术方案是通过以下方式实现的：本实用新型包括一个盛积器，所述的盛积器顶部通过管道连接至化粪池，上部通过管道连接至水过滤系统，下部通过管道与加药机连接，底部通过蝶阀与离心机连接，所述的离心机底部通过管道连接至水过滤系统，下部连接在干燥机上，所述的水过滤系统的出水口设置有储水罐，储水罐的出水口连接至溢水管，所述的干燥机下部连接至灌装机，灌装机的出口设置有输送机;其特征在于：所述的盛积器内部四个角设置有立柱，中间设置有过滤网，过滤网能在立柱上滑动。
所述的化粪池底部设置有搅拌器，用于将沉淀在化粪池底部的固体物搅乱，方便抽取到盛积器内;所述的抽取管道的底部还设置有铰刀、抽取泵和抽取笼罩，防止太大的固体物进入管道导致管道被堵塞。
所述的干燥机上部设置有气体除臭装置，将干燥机内蒸发出的臭气净化后排至溢水管。
本实用新型，通过多次过滤净化污水，将过滤后的固体物烘干后制成有机肥料，不仅有效的解决了污水蔓延问题，节约了排污支出而且制成的有机肥料为农业生产的有机种植提供了廉价的肥料。
