申请日2015.06.26
公开(公告)日2015.11.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种Fe-C+?A2O工艺处理生活污水的装置，其通过将所述装置设置为包括一用于对生活污水进行初步处理的格栅和调节池，所述调节池中还设置有一提升水泵，所述调节池通过提升水泵连接于一厌氧池，所述厌氧池依次连接有铁碳微电解池、缺氧池、好氧池、沉淀池以及过滤池;所述装置还包括有一污泥浓缩池;所述好氧池包括有多级好氧池，最后一级好氧池通过布水孔或管道与所述沉淀池相连。实现了污水进行除磷除污泥，从而达到出水水质的排放标准。本实用新型结构简单易实现，且实现方法工艺流程少，除磷效果好，实现了低能耗、第成本且水处理高效率的效果，具有实际应用前景。
权利要求书
1.一种Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述装置包括：用于对生活污水进行初步处理的格栅和调节池，所述调节池中还设置有一提升水泵，所述调节池通过提升水泵连接于一厌氧池，所述厌氧池依次连接有铁碳微电解池、缺氧池、好氧池、沉淀池以及过滤池;所述装置还包括有一污泥浓缩池;
所述好氧池包括有多级好氧池，其中，最后一级好氧池通过布水孔或管道与所述沉淀池相连;所述铁碳微电解池中设置有一用于除磷的铁碳填料层。
2.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述厌氧池、缺氧池和好氧池中均设置有组合生物填料层。
3.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述最后一级好氧池中设置有一硝化液回流泵，通过所述硝化液回流泵将好氧池中产生的硝化液提升回铁碳微电解池中。
4.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述铁碳微电解池和所述好氧池中均设置有曝气装置。
5.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述铁碳微电解池的铁碳填料层厚度为200-500mm。
6.根据权利要求5所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述铁碳填料层为球形结构的铁-碳-M一体化催化微电解材料层。
7.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述铁碳微电解池和好氧池均与一鼓风机相连。
8.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述沉淀池底部设置有若干污泥斗，所述污泥斗通过一污泥泵或污泥管网将所收集的泥水混合物提升至厌氧池和污泥浓缩池中。
9.根据权利要求1所述Fe-C+A2O工艺处理生活污水的装置，其特征在于，所述装置还包括有一用于尾气排放的尾气排放管，所述尾气排放管设置在所述厌氧池的上方。
说明书
一种Fe-C+ A2O工艺处理生活污水的装置
技术领域
本实用新型涉及环保水处理领域，尤其涉及一种Fe-C+A2O工艺处理生活污水的装置。
背景技术
随着城市化进程的逐步加快，城市规模逐渐扩大，城市人口也急剧增加，居民小区也越来越大，因而每个居民小区产生的生活污水量也越来越多。如果把这些生活污水收集起来进行统一处理，势必要铺设大量的管道，这会加重市政污水处理的负担。
目前国内采用改良后的AB、A/O、A2/O、SBR、氧化沟工艺以及MBR工艺等均存在投资成本高，技术复杂，管理难度较高的问题，而且在除磷方面存在缺陷，难以达到排放的标准。尤其对于生活污水处理来说，寻求一种小型化、操作管理简单、脱氮除磷效率高、能耗低、剩余污泥产量低的污水生物处理工艺，是生活污水处理技术领域目前亟持解决的问题。
因此，现有技术还有待于改进和发展。
实用新型内容
鉴于上述现有技术的不足，本实用新型的目的在于提供一种Fe-C+A2O工艺处理生活污水的装置，旨在解决现有技术中污水处理装置投资成本高，技术复杂，管理难度较高的问题。
本实用新型的技术方案如下：

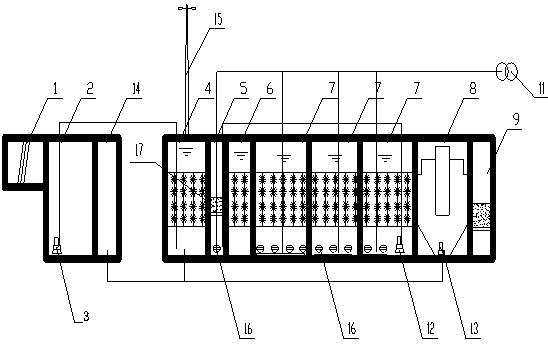

一种Fe-C+A2O工艺处理生活污水的装置，其中，所述装置包括：用于对生活污水进行初步处理的格栅和调节池，所述调节池中还设置有一提升水泵，所述调节池通过提升水泵连接于一厌氧池，所述厌氧池依次连接有铁碳微电解池、缺氧池、好氧池、沉淀池以及过滤池;所述装置还包括有一污泥浓缩池;
所述好氧池包括有多级好氧池，其中，最后一级好氧池通过布水孔或管道与所述沉淀池相连;所述铁碳微电解池中设置有一用于除磷的铁碳填料层。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述厌氧池、缺氧池和好氧池中均设置有组合生物填料层。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述最后一级好氧池中设置有一硝化液回流泵，通过所述硝化液回流泵将好氧池中的产生的硝化液提升回铁碳微电解池中。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述铁碳微电解池和所述好氧池中均设置有曝气装置。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述铁碳微电解池的铁碳填料层厚度为200-500mm。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述铁碳填料层为球形结构的铁-碳-M一体化催化微电解材料层。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述铁碳微电解池和好氧池均与一鼓风机相连。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述沉淀池底部设置有若干污泥斗，所述污泥斗通过一污泥泵或污泥管网将所收集的泥水混合物提升至厌氧池和污泥浓缩池中。
所述Fe-C+A2O工艺处理生活污水的装置，其中，所述装置还包括有一用于尾气排放的尾气排放管，所述尾气排放管设置在所述厌氧池的上方。
有益效果：本实用新型一种Fe-C+A2O工艺处理生活污水的装置，其通过将所述装置设置为包括一用于对生活污水进行初步处理的格栅和调节池，所述调节池中还设置有一提升水泵，所述调节池通过提升水泵连接于一厌氧池，所述厌氧池依次连接有铁碳微电解池、缺氧池、好氧池、沉淀池以及过滤池;所述装置还包括有一污泥浓缩池;所述好氧池包括有多级好氧池，其中，最后一级好氧池通过布水孔或管道与所述沉淀池相连。实现了污水进行除磷除污泥，从而达到出水水质的排放标准。本实用新型结构简单易实现，且实现方法工艺流程少，除磷效果好，实现了低能耗、第成本且水处理高效率的效果，具有实际应用前景。
