申请日2015.06.26
公开(公告)日2015.12.16
IPC分类号C02F9/04
摘要
本实用新型提供一种结构设计合理、紧凑的一体化污水处理设备，包括围堰;在围堰内设置有水解酸化池、接触氧化池、污泥处理室、电器安装室，在污泥处理室内设置有两个隔离墙，以将污泥处理室分割为污泥池、沉淀池和清水池，在水解酸化池内设置有布水管，在布水管的进口处还设置有与布水管的进口对应连通的排污泵;在接触氧化池的池底部还设置有曝气器，还包括与曝气器连通的风机，在接触氧化池内的填料的上方均设置有进液管，进液管经由进液泵与水解酸化池对应连通;还包括将接触氧化池内的污水输送至沉淀池中的输送泵，在沉淀池的底部还设置有经由排泥管与污泥池连通的污泥泵;在沉淀池内还设置有与清水池连通的出液管。
权利要求书

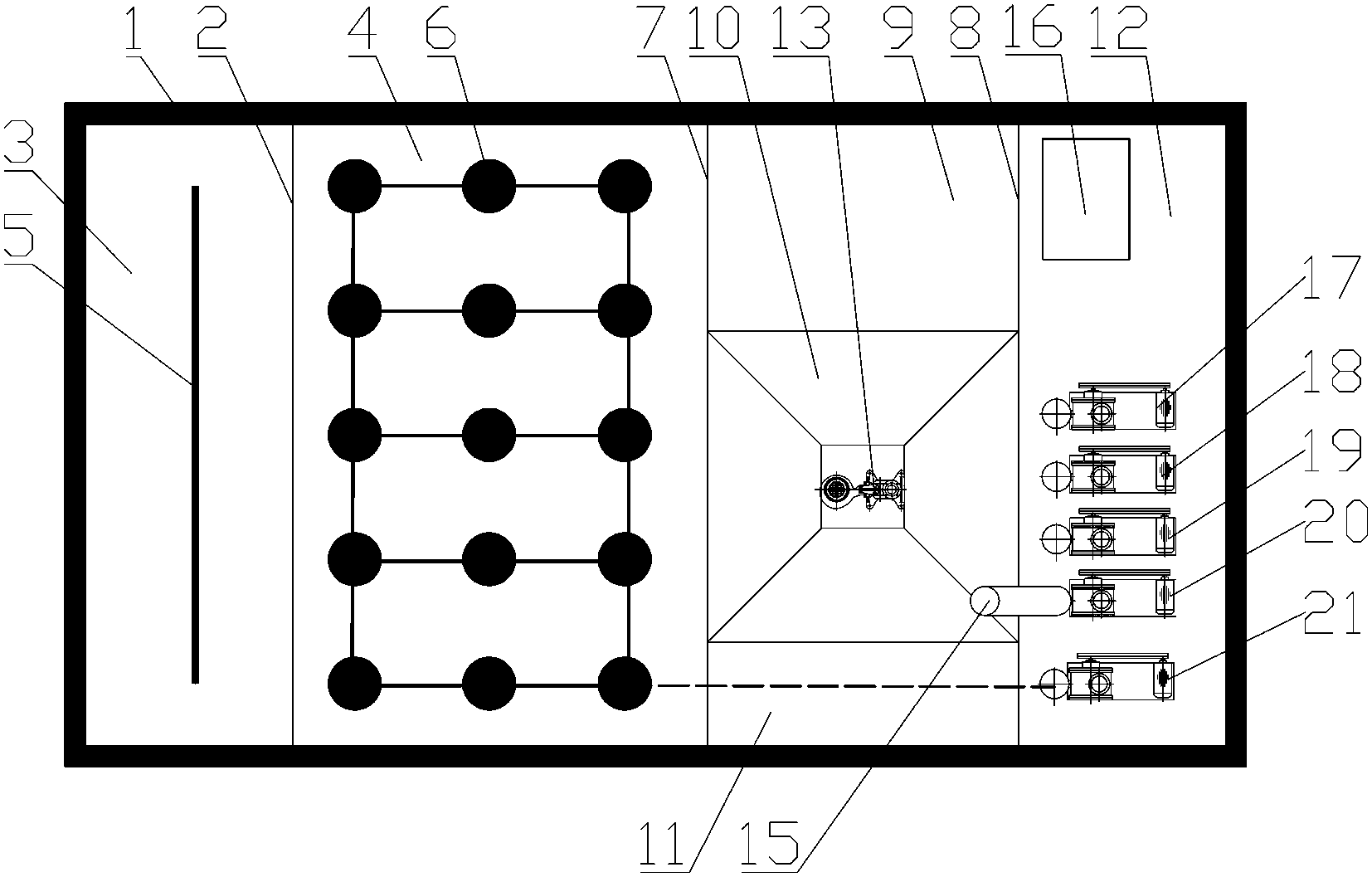

1.一种一体化污水处理设备，包括呈“口”字形设置的围堰、对应设置于围堰底部的底面板;其特征在于：在所述围堰内由左至右依次设置有水解酸化池、接触氧化池、污泥处理室、电器安装室，在所述污泥处理室内设置有两个隔离墙，以将所述污泥处理室分割为污泥池、沉淀池和清水池，所述沉淀池位于所述污泥池和清水池之间，在所述水解酸化池内设置有水平设置的布水管，所述布水管的进口设置于所述水解酸化池的外部，并在所述布水管的进口处还设置有与所述布水管的进口对应连通的排污泵;在所述接触氧化池的池底部还设置有曝气器，还包括与所述曝气器对应连通的风机、设置于所述接触氧化池内和水解酸化池内的填料，设置于所述水解酸化池内的填料设置于所述布水管的上方，设置于所述接触氧化池内的填料设置于所述曝气器的上方;并在接触氧化池内的填料的上方均设置有进液管，并在所述进液管的外壁上设置有至少一个出液口;所述进液管经由进液泵与所述水解酸化池对应连通;还包括用于将接触氧化池内的污水输送至沉淀池中的输送泵，所述输送泵的抽液口经由抽液管与所述接触氧化池对应连通，所述输送泵的排液口经由放液管与所述沉淀池对应连通;所述沉淀池的池底呈锥形结构，并在所述沉淀池的底部还设置有污泥泵;所述污泥泵的出泥口经由排泥管与所述污泥池对应连通，并在所述沉淀池内还设置有用于将沉淀后形成的清水排出的出液管，所述出液管经由出液泵与所述清水池对应连通。
2.如权利要求1所述的一体化污水处理设备，其特征在于：所述输送泵、排污泵、风机、进液泵、出液泵均设置于所述电器安装室内。
3.如权利要求1所述的一体化污水处理设备，其特征在于：还包括设置于所述电器安装室内的电器柜，用于控制所述输送泵、排污泵、风机、进液泵、出液泵、污泥泵的控制开关均设置于电器柜内。
4.如权利要求1所述的一体化污水处理设备，其特征在于：所述出液管呈垂直向设置，且所述出液管的进口设置于所述沉淀池的中部。
5.如权利要求1所述的一体化污水处理设备，其特征在于：在所述清水池的底部还设置有与外界连通的排液管。
6.如权利要求1所述的一体化污水处理设备，其特征在于：所述填料呈矩阵排列设置。
7.如权利要求1所述的一体化污水处理设备，其特征在于：所述水解酸化池与接触氧化池之间、接触氧化池与污泥处理室之间、污泥处理室与电器安装室之间均由隔板隔离。
8.如权利要求7所述的一体化污水处理设备，其特征在于：所述两个隔离墙平行设置，且所述隔离墙与污泥处理室两侧的隔板垂直设置。
9.如权利要求8所述的一体化污水处理设备，其特征在于：所述隔离墙、围堰、隔板、底面板均由碳钢或不锈钢板制成。
10.如权利要求9所述的一体化污水处理设备，其特征在于：所述隔离墙、围堰、隔板、底面板一体化构成。
说明书
一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种一体化污水处理设备。
背景技术
目前，水污染处理已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，为使污水排放达到相应的指标，以达到保护环境和水资源循环利用的目的，需要将工业污水和生活污水进行一系列的水污染处理程序，同时，水污染处理也越来越多地走进寻常百姓的日常生活。在目前现有水污染处理中，水污染处理厂其一般占地面积较大，从其根本上来讲是由于其处理池面积大，同时还由于各个设备之间的连接分散，导致上述问题的存在，同时，现有污水处理设备的布置还导致人员巡查难度大、管钱布置分散，从而导致企业投入成本的加大，再者，目前水污染处理中由于处理程序复杂，很多企业因此并不是很重视水污染处理的结果，导致污水处理质量不高，排放至环境中导致污染环境问题的处理，因此，有必要对上述问题予以解决。
发明内容
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种结构设计合理、紧凑、占地面积小、效率高的一体化污水处理设备。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种一体化污水处理设备，包括呈“口”字形设置的围堰、对应设置于围堰底部的底面板;在所述围堰内由左至右依次设置有水解酸化池、接触氧化池、污泥处理室、电器安装室，在所述污泥处理室内设置有两个隔离墙，以将所述污泥处理室分割为污泥池、沉淀池和清水池，所述沉淀池位于所述污泥池和清水池之间，在所述水解酸化池内设置有水平设置的布水管，所述布水管的进口设置于所述水解酸化池的外部，并在所述布水管的进口处还设置有与所述布水管的进口对应连通的排污泵;在所述接触氧化池的池底部还设置有曝气器，还包括与所述曝气器对应连通的风机、设置于所述接触氧化池内和水解酸化池内的填料，设置于所述水解酸化池内的填料设置于所述布水管的上方，设置于所述接触氧化池内的填料设置于所述曝气器的上方;并在接触氧化池内的填料的上方均设置有进液管，并在所述进液管的外壁上设置有至少一个出液口;所述进液管经由进液泵与所述水解酸化池对应连通;还包括用于将接触氧化池内的污水输送至沉淀池中的输送泵，所述输送泵的抽液口经由抽液管与所述接触氧化池对应连通，所述输送泵的排液口经由放液管与所述沉淀池对应连通;所述沉淀池的池底呈锥形结构，并在所述沉淀池的底部还设置有污泥泵;所述污泥泵的出泥口经由排泥管与所述污泥池对应连通，并在所述沉淀池内还设置有用于将沉淀后形成的清水排出的出液管，所述出液管经由出液泵与所述清水池对应连通。
进一步的，所述输送泵、排污泵、风机、进液泵、出液泵均设置于所述电器安装室内。
进一步的，还包括设置于所述电器安装室内的电器柜，用于控制所述输送泵、排污泵、风机、进液泵、出液泵、污泥泵的控制开关均设置于电器柜内。
进一步的，所述出液管呈垂直向设置，且所述出液管的进口设置于所述沉淀池的中部。
进一步的，在所述清水池的底部还设置有与外界连通的排液管。
进一步的，所述填料呈矩阵排列设置。
进一步的，所述水解酸化池与接触氧化池之间、接触氧化池与污泥处理室之间、污泥处理室与电器安装室之间均由隔板隔离。
进一步的，所述两个隔离墙平行设置，且所述隔离墙与污泥处理室两侧的隔板垂直设置。
进一步的，所述隔离墙、围堰、隔板、底面板均由碳钢或不锈钢板制成，且所述隔离墙、围堰、隔板、底面板一体化构成。
本实用新型的有益效果在于：
1.通过本实用新型的设计，本设备与现有技术相比，节省了设备间的占用面积，同时，简化了管道布置，在一定程度上节省了企业的成本投入，同时也便于人员的实时操作和连续化处理，提高了污水处理效率;其次通过本设计在污水处理中也能够提高污水的处理净化能力，使其达到污水排放标准。
2.本实用新型通过所设计的电器安装室，可以将相应的电器设备和控制设备放在其内，使其避免风吹日晒的问题，提高其使用寿命。
3.本设计结构紧凑、外观美观、便于生产制造，尤其适合中小企业的使用。
4.本实用新型还具有其他优点，将在实施例中同所对应的结构一并提出。
