申请日2015.06.25
公开(公告)日2015.09.09
IPC分类号A47L11/29; A47L11/24
摘要
本发明公开了一种双辊擦式地面杂质污水可回收擦地机，包括擦地辊横支架、擦地辊、擦地布套、带轮、传动带和擦地电机，所述左侧设置有储物箱，所述储物箱右侧设置有主水箱，所述主水箱右侧设置有挤压辊支架，所述支撑辊支架下部安装有吸水辊，所述吸水辊、挤压辊和支撑辊通过吸水带连接，所述吸水带从挤压辊之间穿过，所述刷辊与吸水带接触，所述吸水电机和吸水辊上分别安装有带轮，所述喷头吊架之间设置有套筒，所述套筒内插有滑动杆，所述滑动杆下部铰接安装有擦地辊横支架，所述滑动杆上套有弹簧。本发明能够将地面擦干净，同时能够回收污染的污水，能够将地面上的沙石等微小的硬颗粒进行回收，能够减少对地板的伤害。
权利要求书

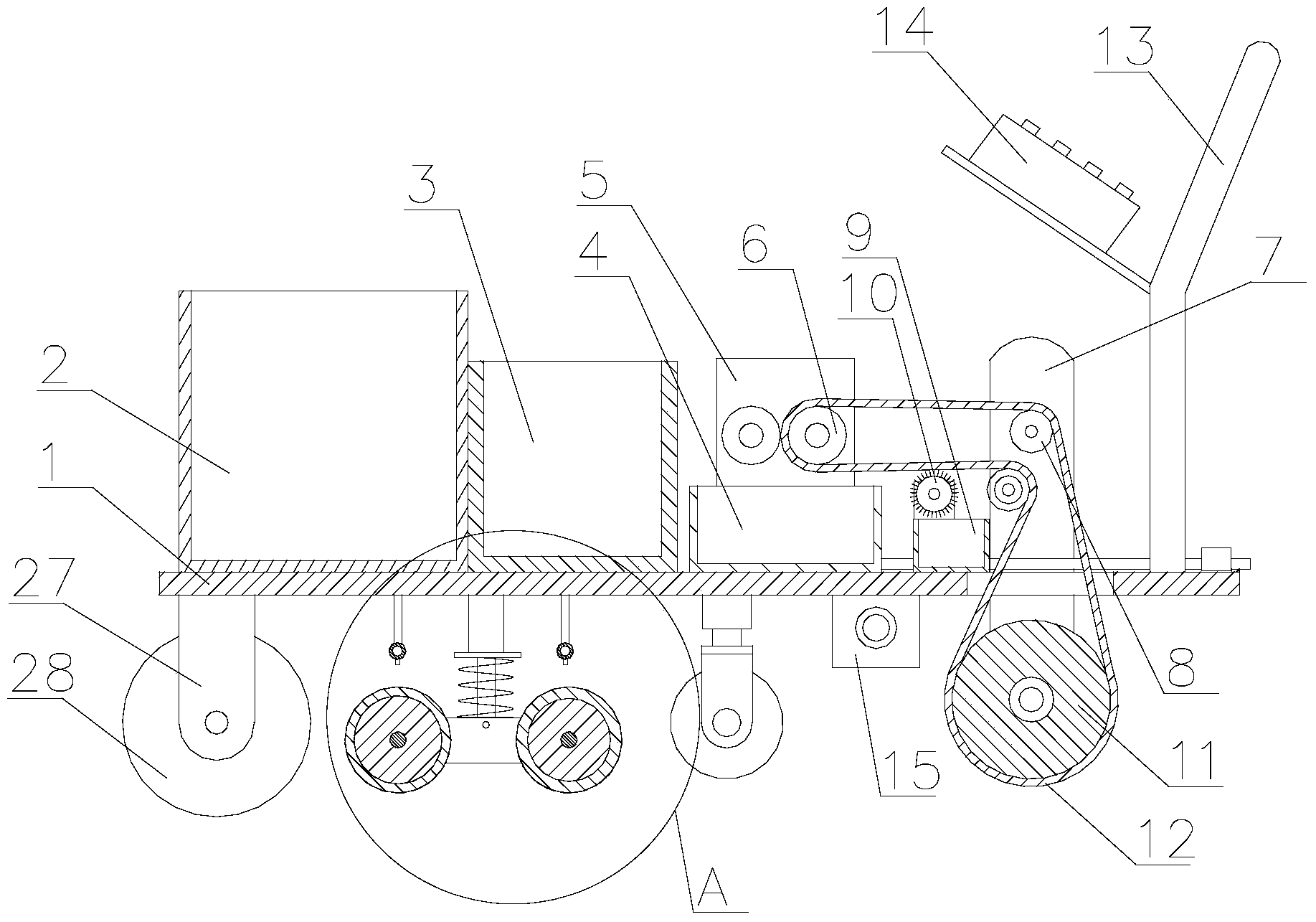

1.一种双辊擦式地面杂质污水可回收擦地机，其特征在于：包括底架(1)、储物 箱(2)、主水箱(3)、污水箱(4)、挤压辊支架(5)、挤压辊(6)、支撑辊支架(7)、 支撑辊(8)、颗粒杂物箱(9)、刷辊(10)、吸水辊(11)、吸水带(12)、吸水电机( 15)、喷头吊架(16)、喷头(17)、套筒(18)、滑动杆(19)、弹簧(20)、擦地辊横 支架(21)、擦地辊(22)、擦地布套(23)、带轮(24)、传动带(25)和擦地电机(2 6)，所述左侧设置有储物箱(2)，所述储物箱(2)右侧设置有主水箱(3)，所述 主水箱(3)右侧设置有挤压辊支架(5)，所述挤压辊支架(5)上安装有2个挤压 辊(6)，所述挤压辊(6)下部设置有污水箱(4)，所述污水箱(4)右侧设置有颗 粒杂物箱(9)，所述颗粒杂物箱(9)上安装有刷辊(10)和刷杂电机，所述刷杂 电机和刷辊(10)连接，所述颗粒杂物箱(9)右侧设置有支撑辊支架(7)，所述 支撑辊支架(7)上安装有2个支撑辊(8)，所述支撑辊支架(7)下部安装有吸水 辊(11)，所述吸水辊(11)、挤压辊(6)和支撑辊(8)通过吸水带(12)连接，所述 吸水带(12)从挤压辊(6)之间穿过，所述刷辊(10)与吸水带(12)接触，所述底 架(1)下部安装有吸水电机(15)，所述吸水电机(15)和吸水辊(11)上分别安 装有带轮(24)，所述带轮(24)通过传动带(25)连接，所述底架(1)下部设置有 2个喷头吊架(16)，所述喷头吊架(16)上固定有喷头(17)，所述喷头(17)通过 水管与主水箱(3)连接，所述喷头吊架(16)之间设置有套筒(18)，所述套筒(1 8)内插有滑动杆(19)，所述滑动杆(19)下部铰接安装有擦地辊横支架(21)， 所述滑动杆(19)上套有弹簧(20)，所述弹簧(20)分别与套筒(18)和擦地辊横 支架(21)接触，所述擦地辊横支架(21)两端分别安装有擦地辊(22)，所述擦 地辊(22)上套有擦地布套(23)，所述擦地辊横支架(21)上安装有擦地电机(2 6)，所述擦地电机(26)和擦地辊(22)上分别安装有带轮(24)，所述带轮(24) 通过传动带(25)连接。
2.如权利要求1所述的一种双辊擦式地面杂质污水可回收擦地机，其特征在于： 所述底架(1)下部设置有轮支架(27)，所述轮支架(27)上安装有地轮(28)。
3.如权利要求1所述的一种双辊擦式地面杂质污水可回收擦地机，其特征在于： 所述底架(1)右侧安装有推把手(13)，所述推把手(13)上通过螺栓安装有控 制箱(14)。
4.如权利要求3所述的一种双辊擦式地面杂质污水可回收擦地机，其特征在于： 所述控制箱(14)通过导线分别与擦地电机(26)、吸水电机(15)和刷杂电机连 接。
5.如权利要求3所述的一种双辊擦式地面杂质污水可回收擦地机，其特征在于： 所述污水箱(4)上安装有排水管，所述排水管上安装有电磁阀，所述电磁阀通 过导线与控制箱(14)连接。
6.如权利要求1所述的一种双辊擦式地面杂质污水可回收擦地机，其特征在于： 所述套筒(18)下部设置有垫板，所述垫板与弹簧(20)接触。
说明书
一种双辊擦式地面杂质污水可回收擦地机
【技术领域】
本发明涉及擦地设备的技术领域，特别是一种双辊擦式地面杂质污水可回 收擦地机的技术领域。
【背景技术】
机械自动化化设备不断的被发明，并被应用在在生活中，擦地机是一种适用 于硬质地面清洗的设备，具有环保，节能，高效等优点。在国内的使用时间不长， 而在发达国家的社会各个领域的使用已经非常普遍，特别是一些车站、码头、机 场、车间、仓库、学校、医院、饭店、卖场等具有广阔硬质地面的场所，以机械代 替人力的清洁理念已深入人心。
硬质地面一般有水磨石、大理石、花岗石、人造石、地砖、PVC、精钢沙、环氧等材 质之分，传统的清洗方法是拖把加尘推，改革开放后引进了擦机和吸水机用于日 常的保洁，近来由于大量外资企业在大陆设厂，擦地机的使用得以推广认同。随 着人们生活水平的提高，人们对公共场所的卫生更加的重视，例如机场、商场等 大型场所，由于人流量非常大，地面清洁问题工作量非常大，目前出现了擦地机 ，但是现有的擦地机结构复杂，擦地效果较差，市场需要一种擦地机，能够将地 面擦干净，通过净水对地面进行湿润，同时能够回收污染的污水，除尘、除污效 果好，同时对地面损伤小，同时能够将地面上的沙石等微小的硬颗粒进行回收， 能够减少对地板的伤害。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种双辊擦式地面杂质污 水可回收擦地机，能够将地面擦干净，同时能够回收污染的污水，能够除去地面 上的水渍，除尘、除污效果好，同时对地面损伤小，能够将地面上的沙石等微小 的硬颗粒进行回收，能够减少对地板的伤害，能够大大提高擦地的效率，降低人 工劳动强度。
为实现上述目的，本发明提出了一种双辊擦式地面杂质污水可回收擦地机，包括 底架、储物箱、主水箱、污水箱、挤压辊支架、挤压辊、支撑辊支架、支撑辊、颗粒 杂物箱、刷辊、吸水辊、吸水带、吸水电机、喷头吊架、喷头、套筒、滑动杆、弹簧 、擦地辊横支架、擦地辊、擦地布套、带轮、传动带和擦地电机，所述左侧设置有 储物箱，所述储物箱右侧设置有主水箱，所述主水箱右侧设置有挤压辊支架，所 述挤压辊支架上安装有2个挤压辊，所述挤压辊下部设置有污水箱，所述污水箱 右侧设置有颗粒杂物箱，所述颗粒杂物箱上安装有刷辊和刷杂电机，所述刷杂电 机和刷辊连接，所述颗粒杂物箱右侧设置有支撑辊支架，所述支撑辊支架上安装 有2个支撑辊，所述支撑辊支架下部安装有吸水辊，所述吸水辊、挤压辊和支撑 辊通过吸水带连接，所述吸水带从挤压辊之间穿过，所述刷辊与吸水带接触，所 述底架下部安装有吸水电机，所述吸水电机和吸水辊上分别安装有带轮，所述带 轮通过传动带连接，所述底架下部设置有2个喷头吊架，所述喷头吊架上固定有 喷头，所述喷头通过水管与主水箱连接，所述喷头吊架之间设置有套筒，所述套 筒内插有滑动杆，所述滑动杆下部铰接安装有擦地辊横支架，所述滑动杆上套有 弹簧，所述弹簧分别与套筒和擦地辊横支架接触，所述擦地辊横支架两端分别安 装有擦地辊，所述擦地辊上套有擦地布套，所述擦地辊横支架上安装有擦地电机 ，所述擦地电机和擦地辊上分别安装有带轮，所述带轮通过传动带连接。
作为优选，所述底架下部设置有轮支架，所述轮支架上安装有地轮。
作为优选，所述底架右侧安装有推把手，所述推把手上通过螺栓安装有控制箱。
作为优选，所述控制箱通过导线分别与擦地电机、吸水电机和刷杂电机连接。
作为优选，所述污水箱上安装有排水管，所述排水管上安装有电磁阀，所述电磁 阀通过导线与控制箱连接。
作为优选，所述套筒下部设置有垫板，所述垫板与弹簧接触。
本发明的有益效果：本发明通过底架、储物箱、主水箱、污水箱、挤压辊支架 、挤压辊、支撑辊支架、支撑辊、颗粒杂物箱、刷辊、吸水辊、吸水带、吸水电机、 喷头吊架、喷头、套筒、滑动杆、弹簧、擦地辊横支架、擦地辊、擦地布套、带轮、 传动带和擦地电机应用在擦地设备中，通过擦地辊上的擦地布套能够对地面生 产较大的摩擦，通过弹簧能够使擦地辊对地面形成一定的压力，通过吸水带能够 将地面的污水和沙石等微小硬颗粒进行回收，通过刷辊能够将粘在吸水带上的 砂石等硬质颗粒刷到颗粒杂物箱中，通过挤压辊能够将污水挤到污水箱中，能够 将地面擦干净，同时能够回收污染的污水，能够除去地面上的水渍，除尘、除污 效果好，同时对地面损伤小，能够将地面上的沙石等微小的硬颗粒进行回收，能 够减少对地板的伤害，能够大大提高擦地的效率，降低人工劳动强度。
本发明的特征及优点将通过实施例结合附图进行详细说明。
