申请日2015.06.26
公开(公告)日2017.02.22
IPC分类号C02F1/44; B01D63/02; B01D65/02; B01F3/04; B01F5/04
摘要
本发明的目的是提供一种水处理系统，其中即使当对能够产生可燃性气体的待处理水进行过滤时仍可以防止爆炸。本发明实施方案的水处理系统包括：待处理水槽，所述待处理水槽储存待处理水;交叉流动型过滤膜模块，所述交叉流动型过滤膜模块对所述待处理水进行过滤;供给通道，通过使用供给泵将所述待处理水从所述待处理水槽通过所述供给通道供给到所述过滤膜模块;以及回流通道，通过所述回流通道将所述待处理水从所述过滤膜模块回流到所述待处理水槽。所述供给通道设置有吸气器，所述吸气器将气体与供给的待处理水混合，所述气体通过所述回流通道与所述待处理水一起回流到所述待处理水槽。所述待处理水槽具有设置在储存的待处理水的液面上方的上部空间，所述上部空间被气密性地填充惰性气体。所述待处理水槽还设置有气体输送通道，通过所述气体输送通道将所述惰性气体从所述上部空间供给到所述吸气器。
权利要求书

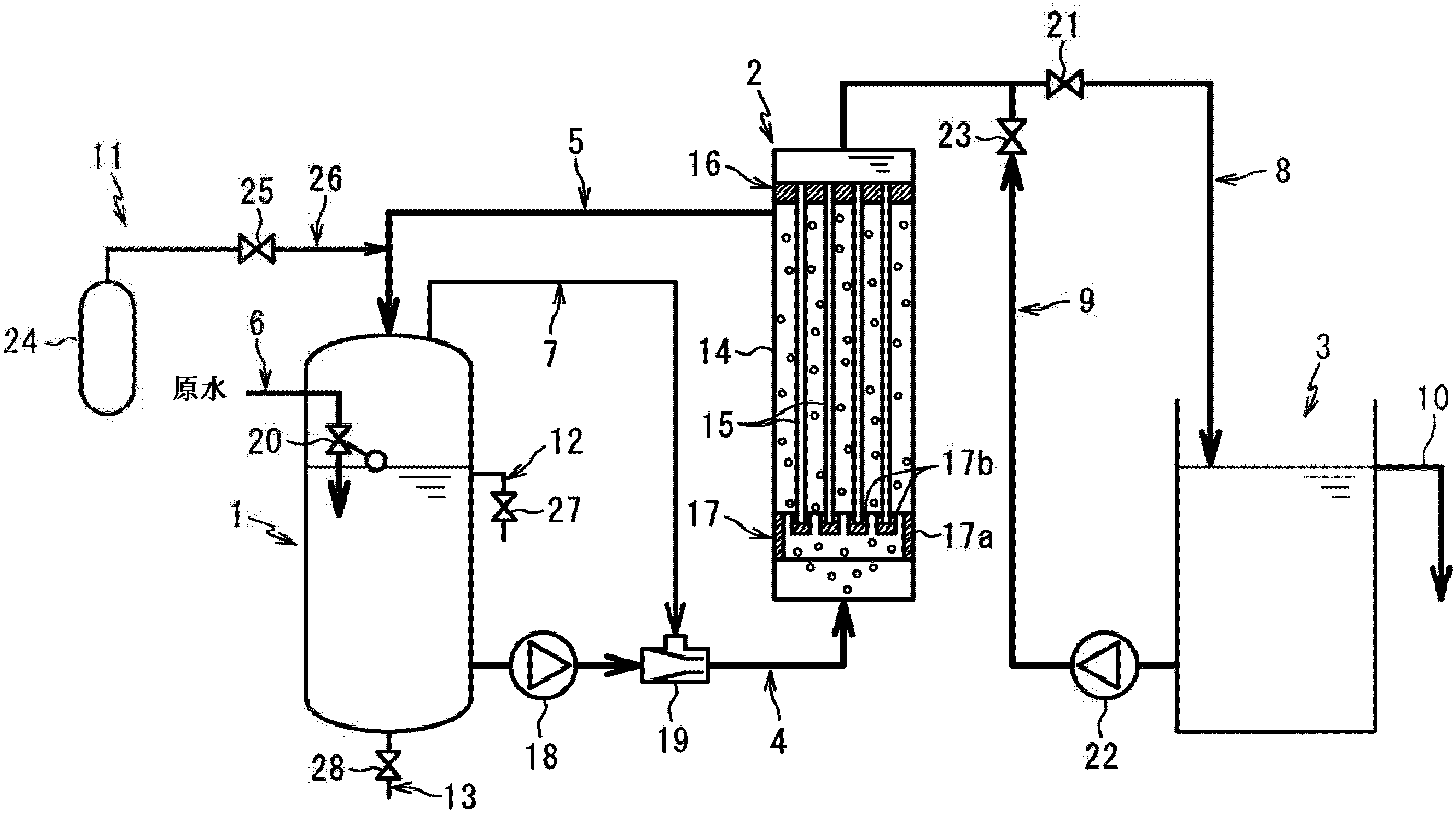

1.一种水处理系统，其包括：
待处理水槽，所述待处理水槽储存待处理水;
交叉流动型过滤膜模块，所述交叉流动型过滤膜模块对所述待处理水进行过滤;
供给通道，通过使用供给泵将所述待处理水从所述待处理水槽通过所述供给通道供给到所述过滤膜模块;以及
回流通道，通过所述回流通道将所述待处理水从所述过滤膜模块回流到所述待处理水槽，
其中所述供给通道设置有吸气器，所述吸气器将气体与供给的待处理水混合，所述气体通过所述回流通道与所述待处理水一起回流到所述待处理水槽;
其中所述待处理水槽具有设置在储存的待处理水的液面上方的上部空间，所述上部空间被气密性地填充惰性气体;且
其中所述待处理水槽还设置有气体输送通道，通过所述气体输送通道将所述惰性气体从所述上部空间供给到所述吸气器。
2.根据权利要求1所述的水处理系统，
其中所述过滤膜模块包括：气密性过滤槽;配置在所述过滤槽内部并且以在一个方向上平行排列的状态保持的多个中空纤维膜;以及配置为固定所述多个中空纤维膜的两端的保持构件;
其中所述供给通道与所述过滤槽的在平行排列所述中空纤维膜的方向上的一端侧连接;
其中所述回流通道与所述过滤槽的在平行排列所述中空纤维膜的方向上的另一端侧连接;并且
其中所述过滤槽的内部压力高于大气压力。
3.根据权利要求1或2所述的水处理系统，其中，
所述上部空间的体积对所述待处理水槽的总内部体积之比为1/4～2/3。
4.根据权利要求1或2所述的水处理系统，其还包括：
原水通道，通过所述原水通道将待处理水新供给到所述待处理水槽;和
液面调节机构，所述液面调节机构以保持所述待处理水槽内的液面高度的方式调节所述原水通道中的待处理水的流量。
5.根据权利要求1或2所述的水处理系统，其中，
所述惰性气体包含氮气作为主要成分。
6.根据权利要求1或2所述的水处理系统，其还包括：
已处理水槽，所述已处理水槽储存已处理水;
已处理水通道，通过所述已处理水通道将已处理水从所述过滤膜模块供给到所述已处理水槽;以及
回洗水通道，通过使用回洗泵将已处理水从所述已处理水槽通过所述回洗水通道加压供给到所述过滤膜模块。
7.根据权利要求1或2所述的水处理系统，其还包括：
配置为将所述惰性气体引入到所述待处理水槽或所述回流通道中的惰性气体供给单元。
8.根据权利要求1或2所述的水处理系统，其还包括：
悬浮物排出通道，通过所述悬浮物排出通道将待处理水的液面附近的悬浮物从所述待处理水槽排出。
9.根据权利要求1或2所述的水处理系统，其还包括：
用于从所述待处理水槽的底部排出待处理水中的沉淀物的沉淀物排出通道。
说明书
水处理系统
技术领域
本发明涉及水处理系统。
背景技术
通过使用过滤膜从含有油和悬浮固体的待处理水中除去油和悬浮固体的水处理系统是已知的。通过以从过滤膜的一端侧供给待处理水并从过滤膜的另一端侧排出待处理水，即进行错流过滤的方式构造水处理系统，即使在处理含有大量油和悬浮固体的待处理水如油田采出的水的情况下仍可以减少过滤膜的堵塞。
此外，通过将气体与待处理水混合，能够通过气泡的擦洗效应来抑制过滤膜的堵塞。作为将气体与待处理水混合的方法，已经提出了一种使用吸气器(也称为喷射器)的方法，所述吸气器利用由于待处理水的通道的收缩而产生的文丘里效应而产生负压并且将气体吸引到待处理水中(参见日本特开2009-148673号公报)。
现有技术文献
专利文献
专利文献1：日本特开2009-148673号公报
发明内容
技术问题
在上述专利公报所公开的水处理系统中，通过利用吸气器吸引空气而向待处理水中引入气体。然而，在待处理水中，其中含有的有机物质可能会分解而产生可燃性气体，或者溶解的可燃性气体可能会因压力变动而气化。当将空气引入这样的待处理水中时，存在过滤膜模块内的可燃性气体可能会爆炸的担忧。因此，在某些情况下，不能将上述专利公报中的水处理系统应用于能够产生可燃性气体的待处理水。
基于上述情况完成了本发明。本发明的目的是提供一种水处理系统，其中即使当对能够产生可燃性气体的待处理水进行过滤时仍可以防止爆炸。
技术方案
为了解决上述问题而开发的本发明实施方案的水处理系统包括：待处理水槽，所述待处理水槽储存待处理水;交叉流动型过滤膜模块，所述交叉流动型过滤膜模块对所述待处理水进行过滤;供给通道，通过使用供给泵将所述待处理水从所述待处理水槽通过所述供给通道供给到所述过滤膜模块;以及回流通道，通过所述回流通道将所述待处理水从所述过滤膜模块回流到所述待处理水槽。供给通道设置有吸气器，所述吸气器将气体与供给的待处理水混合，所述气体通过回流通道与待处理水一起回流到待处理水槽。待处理水槽具有设置在储存的待处理水的液面上方的上部空间，所述上部空间被气密性地填充惰性气体。所述待处理水槽还设置有气体输送通道，通过所述气体输送通道将所述惰性气体从所述上部空间供给到所述吸气器。
发明的有益效果
在本发明实施方案的水处理系统中，即使当对能够产生可燃性气体的待处理水进行过滤时仍可以防止爆炸。
