申请日2015.06.25
公开(公告)日2015.10.07
IPC分类号B01D29/56; B01D29/01
摘要
本发明为处理污水的大流量无堵塞栅网过滤器及其方法，涉及污水处理技术领域，是污水进入处理工艺流程时，必备的过滤预处理设备。通过一台大流量水泵将污水原水泵入外观为一个PVC板结构密闭的水箱，水流再通过水箱中的3层沿水流方向对角线设立的不锈钢网布，将大于0.006mm的细小颗粒物全部截留，不让其进入后续处理工艺，减小颗粒物对后续处理工艺的干扰。
权利要求书

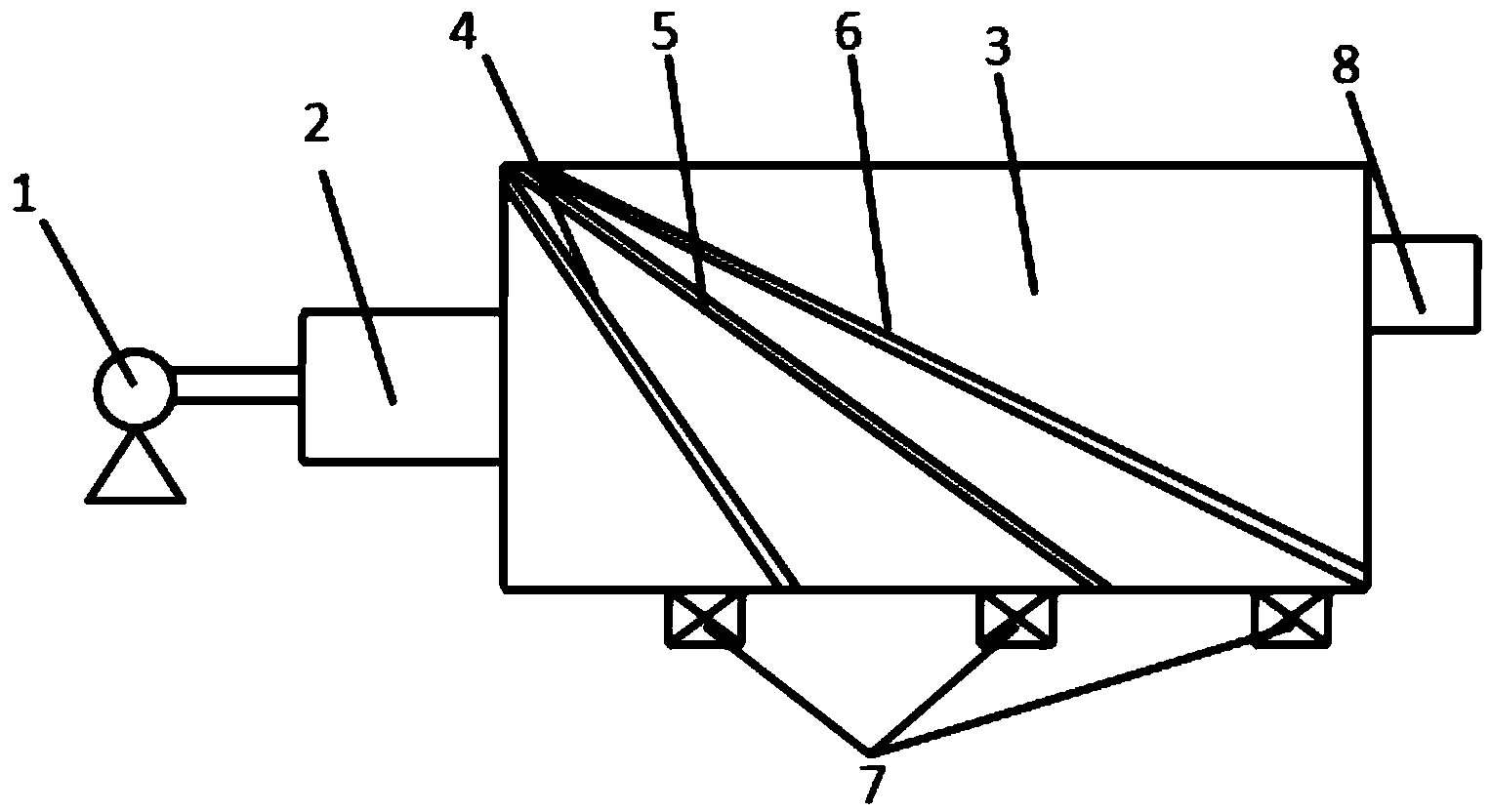

1.一种处理污水的大流量无堵塞栅网过滤器，其特征在于：包括水泵、分散器和水箱，所述水泵的出水口与所述分散器的入水口相连，所述分散器的出水口与所述水箱的入水口相连;所述水箱内依次设有3层网布，分别为网布一、网布二和网布三，且三层网布的宽度与所述水箱的宽度相等;所述网布一、网布二和网布三呈对角线的方式分布在水箱内;所述水箱底部设有3个电磁阀，3个所述电磁阀分别置于所述网布一、网布二和网布三的下方，所述电磁阀由自控电箱控制。
2.根据权利要求1所述的处理污水的大流量无堵塞栅网过滤器，其特征在于：所述网布一的网孔孔径大于网布二的网孔孔径，网布二的网孔孔径大于网布三的网孔孔径。
3.根据权利要求2所述的处理污水的大流量无堵塞栅网过滤器，其特征在于： 所述网布一的孔径为8目，所述网布二的孔径为80目，所述网布三的孔径为300目。
4.根据权利要求1所述的处理污水的大流量无堵塞栅网过滤器，其特征在于：所述网布一、网布二和网布三的一端固定在所述水箱的左上角，所述网布三的另一端固定在所述水箱的右下角，所述网布一和网布二的另一端均匀固定在所述水箱的底部。
5.根据权利要求1-4任一项所述的处理污水的大流量无堵塞栅网过滤器，其特征在于：所述网布一、网布二和网布三为不锈钢材质。
6.根据权利要求1所述的大流量无堵塞栅网过滤器的污水处理方法，其特征在于：包括以下步骤：
步骤一，用水泵将污水泵入分散器，由分散器将圆管形污水分散为立式矩形水流;
步骤二，立式矩形水流通过水箱入水口进入水箱;
步骤三，进入水箱的水流依次通过呈对角线分布在水箱内的网布一、网布二和网布三，水流中的颗粒被三层网布拦截，沉积在对角线的下部;
步骤四，经过自控时间后，电磁阀自动打开，将沉积的颗粒排出;
步骤五，经处理后的水流由水箱的出水口流出进入后续处理工艺。
7.根据权利要求6所述的污水处理方法，其特征在于：所述网布一的网孔孔径大于网布二的网孔孔径，网布二的网孔孔径大于网布三的网孔孔径。
8.根据权利要求7所述的污水处理方法，其特征在于： 所述网布一的孔径为8目，所述网布二的孔径为80目，所述网布三的孔径为300目。
9.根据权利要求6所述的污水处理方法，其特征在于：所述网布一、网布二和网布三的一端固定在所述水箱的左上角，所述网布三的另一端固定在所述水箱的右下角，所述网布一和网布二的另一端均匀固定在所述水箱的底部。
10.根据权利要求6-9任一项所述的污水处理方法，其特征在于：所述网布一、网布二和网布三为不锈钢材质。
说明书
处理污水的大流量无堵塞栅网过滤器及其方法
技术领域
本发明涉及一种处理污水的大流量无堵塞栅网过滤器及其方法，属于污水处理技术领域。
背景技术
随着我国经济发展和人民生活水平的提高，人们对环境质量，尤其是水环境质量的要求越来越高。国家对于环保的重视程度也越来越高，目前，大中城市均建有城市污水处理厂;工厂、企业也都相应的建立废水处理站。所有的这些处理厂站，无论采用何种工艺，其进水均需要安装过滤设备，栅网过滤器作为一种过滤设备，也得到广泛应用。
常用的栅网过滤器都是垂直水流方向、层层横断拦截。截留进水中较大的悬浮物或漂浮物等，减小这些杂物对于后续处理工艺的干扰。
对栅网过滤器前面拦截下来的栅渣进行清除，是一项非常麻烦的工作。虽然有了各种不同的机械设备，但仍然比较繁琐。研发一种能够自动层层拦截、自动清除栅渣、大流量、不堵塞的栅网过滤器，是亟待解决的技术难题。
发明内容
本发明为了解决现有技术中存在的上述缺陷和不足，提供了一种处理污水的大流量无堵塞栅网过滤器及其方法，能够自动层层拦截、自动清除栅渣，大大提高了污水处理的效率。
为解决上述技术问题，本发明提供一种处理污水的大流量无堵塞栅网过滤器，包括水泵、分散器和水箱，所述水泵的出水口与所述分散器的入水口相连，所述分散器的出水口与所述水箱的入水口相连;所述水箱内依次设有3层网布，分别为网布一、网布二和网布三，且三层网布的宽度与所述水箱的宽度相等;所述网布一、网布二和网布三呈对角线的方式分布在水箱内;所述水箱底部设有3个电磁阀，3个所述电磁阀分别置于所述网布一、网布二和网布三的下方，所述电磁阀由自控电箱控制。
优选地，所述网布一的网孔孔径大于网布二的网孔孔径，网布二的网孔孔径大于网布三的网孔孔径。
优选地， 所述网布一的孔径为8目，所述网布二的孔径为80目，所述网布三的孔径为300目。
优选地，所述网布一、网布二和网布三的一端固定在所述水箱的左上角，所述网布三的另一端固定在所述水箱的右下角，所述网布一和网布二的另一端均匀固定在所述水箱的底部。
优选地，所述网布一、网布二和网布三为不锈钢材质。
应用大流量无堵塞栅网过滤器的污水处理方法，包括以下步骤：
步骤一，用水泵将污水泵入分散器，由分散器将圆管形污水分散为立式矩形水流;
步骤二，立式矩形水流通过水箱入水口进入水箱;
步骤三，进入水箱的水流依次通过呈对角线分布在水箱内的网布一、网布二和网布三，水流中的颗粒被三层网布拦截，沉积在对角线的下部;
步骤四，经过自控时间后，电磁阀自动打开，将沉积的颗粒排出;
步骤五，经处理后的水流由水箱的出水口流出进入后续处理工艺。
优选地，所述网布一的网孔孔径大于网布二的网孔孔径，网布二的网孔孔径大于网布三的网孔孔径。
优选地，所述网布一的孔径为8目，所述网布二的孔径为80目，所述网布三的孔径为300目。
优选地，所述网布一、网布二和网布三的一端固定在所述水箱的左上角，所述网布三的另一端固定在所述水箱的右下角，所述网布一和网布二的另一端均匀固定在所述水箱的底部。
优选地，所述网布一、网布二和网布三为不锈钢材质。
本发明所达到的有益技术效果：
1.能够自动层层拦截、自动清除栅渣，消除了清除栅渣工作的麻烦。
2.大流量、不堵塞。由于每一层不锈钢网布都是沿水流方向对角线设立，小于网目的颗粒可通过，到下面一层，大于网目的颗粒则被拦截;并且由于流速很大，可以把被拦截的颗粒沿水流方向对角线，集中到对角线末端。经过自控一段时间，电磁阀自动打开，将集中的栅渣排出到排污沟。最后一层是大于0.006mm的细小颗粒被拦截，水流则通过，并由出水口圆管10进入后续处理工艺。该设备可长期稳定运行。
