申请日2015.06.25
公开(公告)日2015.10.14
IPC分类号B01D39/08; C02F11/12
摘要
本发明的目的是提供一种电渗透污泥脱水复合滤带。本发明的技术方案为：包括复合滤带和若干个绝缘护套，复合滤带由第一聚酯层、粗颗粒吸附层、若干个导电带、第二聚酯层、细颗粒吸附层和吸水层组成。该复合滤带分为双层过滤程序，污泥中的大颗粒物会被粗颗粒吸附层所吸附;那些细微颗粒物会被细颗粒吸附层所吸附;该复合滤带下部的吸水层是由两个边缘吸水层和整体吸水层组成，并且在整个复合滤带裸露的两边加设绝缘护套，对工作人员起到了一定的保护效果。该复合滤带采用多层交叉复合编织而成，并且具有耐酸、耐碱、耐磨损、耐高温的作用，使用寿命长，滤布稳定性高，透水性能好，便于平展，不会出现打折撕裂现象，安全系数高。
权利要求书

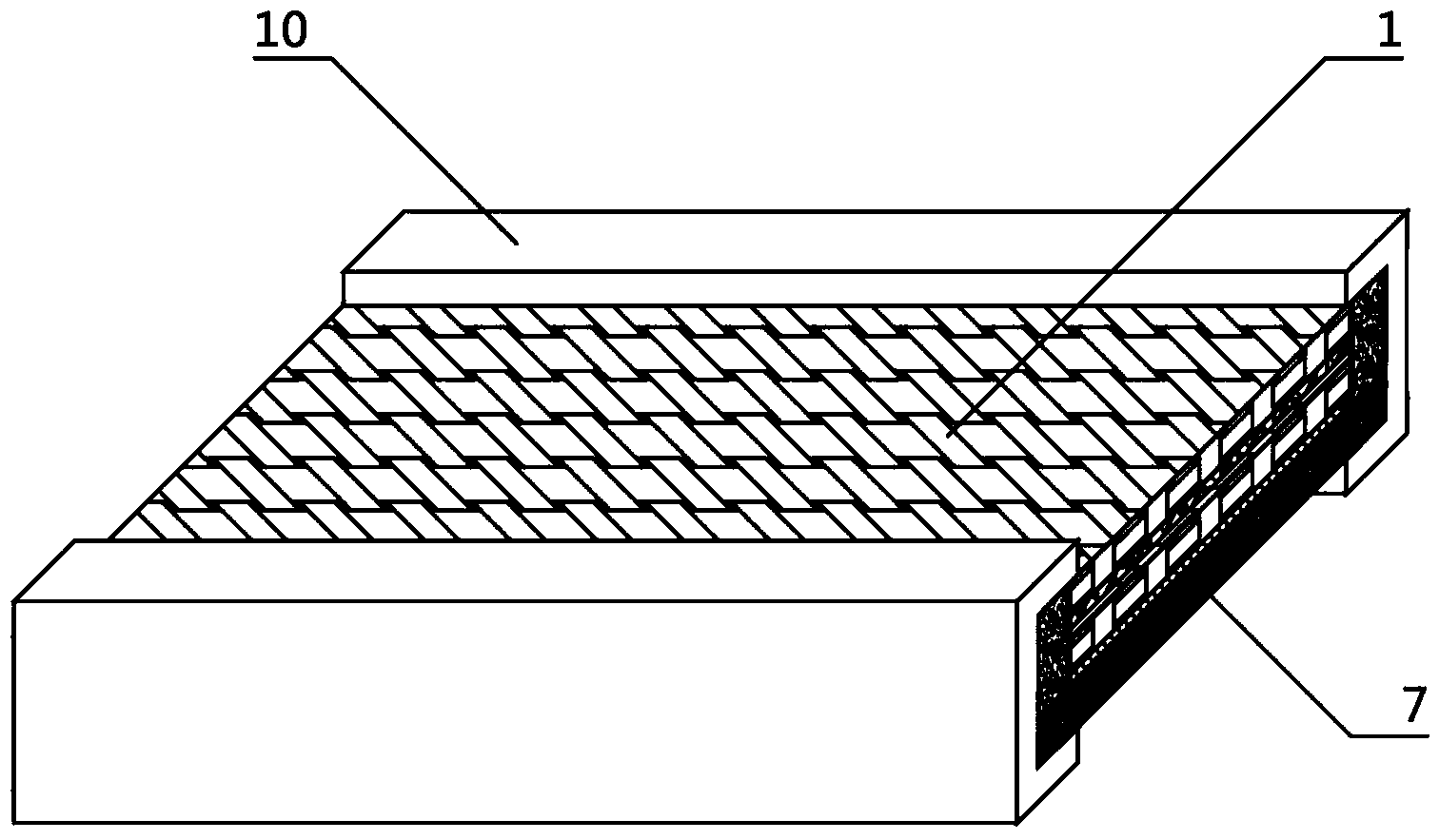

1.一种电渗透污泥脱水复合滤带，其特征在于：包括复合滤带和若干个绝缘护套，所 述复合滤带由第一聚酯层、粗颗粒吸附层、若干个导电带、第二聚酯层、细颗粒吸附层和 吸水层组成，所述第一聚酯层位于复合滤带的最上层，所述粗颗粒吸附层位于第一聚酯层 的下部，所述粗颗粒吸附层与第一聚酯层为固定连接，任意所述导电带位于粗颗粒吸附层 的下部，所述导电带与粗颗粒吸附层为固定连接，所述第二聚酯层位于导电带的下部，所 述第二聚酯层与导电带为固定连接，所述细颗粒吸附层位于第二聚酯层的下部，所述细颗 粒吸附层与第二聚酯层为固定连接，所述吸水层位于细颗粒吸附层的下部，所述吸水层由 若干个边缘吸水层和整体吸水层组成，任意所述边缘吸水层位于复合滤带的一侧，所述边 缘吸水层与复合滤带为固定连接，所述整体吸水层位于细颗粒吸附层的下部，所述整体吸 水层与细颗粒吸附层为固定连接，任意所述绝缘护套位于边缘吸水层的一侧，所述绝缘护 套与复合滤带为固定连接。
2.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述第一聚酯层 为聚酯网状结构，并且采用X形交叉式编织方式，这种形式可以使污泥在脱水前按照不规 则的形式均匀分布在滤带表面。
3.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述粗颗粒吸附 层为尼龙吸附网或者纤维吸附网。
4.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述若干个导电 带的个数为2个，其材质为金属，并且该2个导电带平行位于粗颗粒吸附层下部的两侧。
5.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述第二聚酯层 为聚酯网状结构，并且采用十字交叉式编织方式，这种形式可以使污泥在脱水过程中对那 些通过粗颗粒吸附层渗透进来的细微颗粒进行阵列分布。
6.根据权利要求5所述一种电渗透污泥脱水复合滤带，其特征在于：所述第二聚酯层 区分于第一聚酯层的编织方式，其目的是，在污泥进行脱水渗透过程中，不同形式的聚酯 层能够驱使杂质、颗粒或者其他细微颗粒进行均匀筛选和分布，从而在脱水渗透的同时， 达到逐层吸附的作用。
7.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述细颗粒吸附 层为棉质吸附网或者纤维吸附网。
8.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述若干个边缘 吸水层的个数为2个，其材质为吸水海绵或者吸水棉布或者吸水纤维;该2个边缘吸水层 平行位于复合滤带1的两侧，主要是在脱水的过程中对复合滤带1中各个层次边缘进行水 分的吸收。
9.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述整体吸水层 的材质为吸水海绵或者吸水棉布或者吸水纤维，主要是在脱水的过程中对复合滤带进行水 分的吸收。
10.根据权利要求1所述一种电渗透污泥脱水复合滤带，其特征在于：所述若干个绝缘 护套的个数为2个，其材质为胶质护套，该每个绝缘护套包裹于复合滤带带有边缘吸水层 的一侧，其横截面积呈凹字形。
说明书
一种电渗透污泥脱水复合滤带
技术领域
本发明涉及环保技术领域，尤其涉及一种电渗透污泥脱水复合滤带。
背景技术
现今环保领域中，脱水滤带是污水处理、电厂脱硫、造纸洗压浆、化工、尾矿处理、 钛白粉、洗选煤、植物油过滤等行业所用的重要部件。以往对于各种污泥脱水领域中，采 用电渗透脱水系统的复合滤带的组成方式都比较传统，结构也比较简单;对于过滤中的细 节把握不是特别理想，脱水后的效果不佳，水源浑浊;甚至有的复合滤带还缺乏安全性， 工作时对于无防备的工作人员会产生安全隐患。
该复合滤带分为双层过滤程序，污泥中的大颗粒物会被第一聚酯层下面的粗颗粒吸附 层所吸附，此次为第一次过滤程序;然后一些微细颗粒物会落到第二聚酯层表面，该层采 用十字交叉式编织方式，这种形式可以使污泥在脱水过程中对那些通过粗颗粒吸附层渗透 进来的细微颗粒进行阵列分布，然后再进行第二次过滤程序，那些细微颗粒物会被第二聚 酯层下面的细颗粒吸附层所吸附;第二聚酯层区分于第一聚酯层的编织方式，其目的是， 在污泥进行脱水渗透过程中，不同形式的聚酯层能够驱使杂质、颗粒或者其他细微颗粒进 行均匀筛选和分布，从而在脱水渗透的同时，达到逐层吸附的作用。
该复合滤带下部的吸水层，由两个边缘吸水层和整体吸水层组成，该两个边缘吸水层 平行位于复合滤带的两侧，主要是在脱水的过程中对复合滤带中各个层次边缘进行水分的 吸收。整体吸水层主要是在脱水的过程中对复合滤带进行水分的吸收。并且在整个复合滤 带裸露的两边加设绝缘护套，对工作人员起到了一定的保护效果。该复合滤带采用多层交 叉复合编织而成，加设双层吸附层，使得微颗粒吸附强度极高，并且具有耐酸、耐碱、耐 磨损、耐高温的作用，使用寿命长，滤布稳定性高，透水性能好，便于平展，长期使用不 会出现打折撕裂现象，安全系数高。
发明内容
本发明的目的是提供一种耐酸、耐碱、耐磨损、耐高温、使用寿命长、水透性好的电 渗透污泥脱水复合滤带。
本发明的技术方案为：一种电渗透污泥脱水复合滤带，其特征在于：包括复合滤带和 若干个绝缘护套，所述复合滤带由第一聚酯层、粗颗粒吸附层、若干个导电带、第二聚酯 层、细颗粒吸附层和吸水层组成，所述第一聚酯层位于复合滤带的最上层，所述粗颗粒吸 附层位于第一聚酯层的下部，所述粗颗粒吸附层与第一聚酯层为固定连接，任意所述导电 带位于粗颗粒吸附层的下部，所述导电带与粗颗粒吸附层为固定连接，所述第二聚酯层位 于导电带的下部，所述第二聚酯层与导电带为固定连接，所述细颗粒吸附层位于第二聚酯 层的下部，所述细颗粒吸附层与第二聚酯层为固定连接，所述吸水层位于细颗粒吸附层的 下部，所述吸水层由若干个边缘吸水层和整体吸水层组成，任意所述边缘吸水层位于复合 滤带的一侧，所述边缘吸水层与复合滤带为固定连接，所述整体吸水层位于细颗粒吸附层 的下部，所述整体吸水层与细颗粒吸附层为固定连接，任意所述绝缘护套位于边缘吸水层 的一侧，所述绝缘护套与复合滤带为固定连接。
进一步，所述第一聚酯层为聚酯网状结构，并且采用X形交叉式编织方式，这种形式 可以使污泥在脱水前按照不规则的形式均匀分布在滤带表面。
进一步，所述粗颗粒吸附层为尼龙吸附网或者纤维吸附网。
进一步，所述若干个导电带的个数为2个，其材质为金属，并且该2个导电带平行位 于粗颗粒吸附层下部的两侧。
进一步，所述第二聚酯层为聚酯网状结构，并且采用十字交叉式编织方式，这种形式 可以使污泥在脱水过程中对那些通过粗颗粒吸附层渗透进来的细微颗粒进行阵列分布。
再进一步，该层区分于第一聚酯层的编织方式，其目的是，在污泥进行脱水渗透过程 中，不同形式的聚酯层能够驱使杂质、颗粒或者其他细微颗粒进行均匀筛选和分布，从而 在脱水渗透的同时，达到逐层吸附的作用。
进一步，所述细颗粒吸附层为棉质吸附网或者纤维吸附网。
进一步，所述若干个边缘吸水层的个数为2个，其材质为吸水海绵或者吸水棉布或者 吸水纤维;该2个边缘吸水层平行位于复合滤带1的两侧，主要是在脱水的过程中对复合 滤带1中各个层次边缘进行水分的吸收。
进一步，所述整体吸水层的材质为吸水海绵或者吸水棉布或者吸水纤维，主要是在脱 水的过程中对复合滤带进行水分的吸收。
进一步，所述若干个绝缘护套的个数为2个，其材质为胶质护套，该每个绝缘护套包 裹于复合滤带带有边缘吸水层的一侧，其横截面积呈凹字形。
本发明的有益效果在于：该复合滤带的第一聚酯层2采用聚酯网状结构，并且呈X形 交叉式编织方式，这种形式可以使污泥在脱水前按照不规则的形式均匀分布在滤带表面。
在脱水的过程中，该复合滤带分为双层过滤程序，污泥中的大颗粒物会被第一聚酯层 下面的粗颗粒吸附层所吸附，此次为第一次过滤程序;然后一些微细颗粒物会落到第二聚 酯层表面，该层采用十字交叉式编织方式，这种形式可以使污泥在脱水过程中对那些通过 粗颗粒吸附层渗透进来的细微颗粒进行阵列分布，然后再进行第二次过滤程序，那些细微 颗粒物会被第二聚酯层下面的细颗粒吸附层所吸附;第二聚酯层区分于第一聚酯层的编织 方式，其目的是，在污泥进行脱水渗透过程中，不同形式的聚酯层能够驱使杂质、颗粒或 者其他细微颗粒进行均匀筛选和分布，从而在脱水渗透的同时，达到逐层吸附的作用。
该复合滤带下部的吸水层，由两个边缘吸水层和整体吸水层组成，该两个边缘吸水层 平行位于复合滤带的两侧，主要是在脱水的过程中对复合滤带中各个层次边缘进行水分的 吸收。整体吸水层主要是在脱水的过程中对复合滤带进行水分的吸收。并且在整个复合滤 带裸露的两边加设绝缘护套，对工作人员起到了一定的保护效果。该复合滤带采用多层交 叉复合编织而成，加设双层吸附层，使得微颗粒吸附强度极高，并且具有耐酸、耐碱、耐 磨损、耐高温的作用，使用寿命长，滤布稳定性高，透水性能好，便于平展，长期使用不 会出现打折撕裂现象，安全系数高。
