申请日2015.10.16
公开(公告)日2016.03.02
IPC分类号C02F1/52
摘要
本实用新型公开了一种钟形机械搅拌式污水处理装置，由原水槽、泵水装置、反应罐、加药搅拌装置、支撑台、清水排出管、排污控制装置、排泥管和控制系统组成;泵水装置将原水从原水槽输送至反应罐中部位置，药剂从加药搅拌装置上部输送至反应罐中部，原水和药剂混合搅拌后在反应罐内充分反应，反应后得到的清水从反应罐上部沿清水排出管排出，沉降的泥沙经过排污控制装置后，从排泥管排出。本实用新型所述的一种钟形机械搅拌式污水处理装置结构紧凑，设计合理，处理效果好，适合多类水质的澄清净化处理。
权利要求书
1.一种钟形机械搅拌式污水处理装置，其特征在于，包括位于支撑台(5)底部的原水槽(1)，位于原水槽(1)上方的反应罐(3)，连接原水槽(1)与反应罐(3)的泵水装置(2)，位于反应罐(3)上端中部的加药搅拌装置(4)，位于反应罐(3)上端右侧的清水排出管(6)，位于反应罐(3)罐内下部的排污控制装置(7)，位于反应罐(3)底部的排泥管(8)，以及位于支撑台(5)右侧的控制系统(9)。
2.根据权利要求1所述的一种钟形机械搅拌式污水处理装置，其特征在于，所述反应罐(3)包括：钟形搅拌室(3-1)、深度反应室(3-2);所述的钟形搅拌室(3-1)位于反应罐(3)中心位置，钟形搅拌室(3-1)下端位于排污控制装置(7)上部，钟形搅拌室(3-1)中部左侧与泵水装置(2)相连接，钟形搅拌室(3-1)上端插入深度反应室(3-2)内部且与深度反应室(3-2)上端内壁距离为15cm-25cm;所述的深度反应室(3-2)位于反应罐(3)中心位置，深度反应室(3-2)上壁与反应罐(3)上盖内壁无缝焊接，深度反应室(3-2)下端檐口距离第一反应室(3-1)上端15cm-25cm。
3.根据权利要求1和2所述的一种钟形机械搅拌式污水处理装置，其特征在于，所述加药搅拌装置(4)包括：搅拌电机(4-1)、加药管(4-2)和搅拌盘(4-3);所述搅拌电机(4-1)垂直布置在反应罐(3)外部，搅拌电机(4-1)位于反应罐(3)罐体中心正上方位置;所述的加药管(4-2)上端水平布置，加药管(4-2)竖直部分垂直布置在搅拌盘(4-3)中心上方;所述加药管(4-2)与导流方管道(4-3-3)贯通，搅拌盘(4-3)位于钟形搅拌室(3-1)内部上方中心位置。
4.根据权利要求3所述的一种钟形机械搅拌式污水处理装置，其特征在于，所述的搅拌盘(4-3)包括：搅拌齿(4-3-1)、落药孔(4-3-2)和导流方管道(4-3-3);所述的搅拌齿(4-3-1)垂直焊接在搅拌盘(4-3)下表面，搅拌齿(4-3-1)以搅拌盘(4-3)下表面中心为对称点成十字型垂直布置，搅拌齿(4-3-1)总数不少于12个;所述的导流方管道(4-3-3)位于搅拌盘(4-3)上表面，导流方管道(4-3-3)成十字型交叉布置在搅拌盘(4-3)上部，导流方管道(4-3-3)深度不超过搅拌盘(4-3)厚度;所述的落药孔(4-3-2)位于导流方管道(4-3-3)底面上，落药孔(4-3-2)贯穿搅拌盘(4-3)，落药孔(4-3-2)直径始终等于导流方管道(4-3-3)宽度，落药孔(4-3-2)数量不少于40个。
5.根据权利要求1所述的一种钟形机械搅拌式污水处理装置，其特征在于，所述的排污控制装置(7)包括：固定叶轮(7-1)、转动叶轮(7-2)、转动轴(7-3)和电机(7-4);所述的固定叶轮(7-1)位于反应罐(3)罐内中心下部，固定叶轮(7-1)叶片数不少于6个，且叶片的示宽角度为β，所述β值的范围15°-30°之间，二叶片的夹角为α，所述α值的范围15°-30°之间;固定叶轮(7-1)外檐与反应罐(3)内壁无缝焊接;所述的转动叶轮(7-2)位于固定叶轮(7-1)正下方，转动叶轮(7-2)上表面与固定叶轮(7-1)下表面紧密贴合，转动叶轮(7-2)在中心位置与转动轴(7-3)相连，转动叶轮(7-2)的规格尺寸始终与固定叶轮(7-1)相同;所述的转动轴(7-3)位于反应罐(3)中轴线上，转动轴(7-3)上部与转动叶轮(7-2)相连，转动轴(7-3)下部连接电机(7-4);所述的电机(7-4)位于反应罐(3)下部外侧，电机(7-4)通过导线与控制系统(9)相连接。
说明书
一种钟形机械搅拌式污水处理装置
技术领域
本发明属于水净化装置领域，具体涉及一种钟形机械搅拌式污水处理装置。
背景技术
当前水污染的状况日益严重，人们对于生活生产用水的要求在不断的提高，相应城市的供水标准也随之不断的提高。为了实现供水的安全性，自来水厂要采用相应的水厂改造技术来对水资源进行更好的处理。达到自来水的安全性，保障人们用水的安全。
自来水厂进行科学合理的技术改造可以更好的保障自来水的质量，使管理水平得到有效的提高，其经济的收益也会得到有效的提高，促进了自来水行业的健康快速的发展。
目前，我国自来水发展面临三个最突出的问题：1)资金严重不足;2)原水水质污染加剧;3)自来水加工工艺落后，效率低下。
发明内容

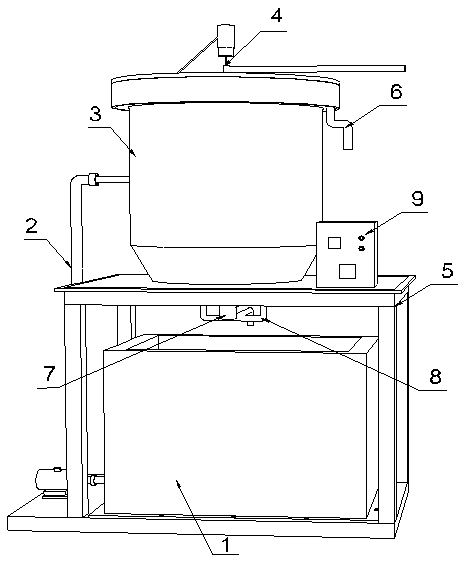

为了解决上述技术问题，本发明提供一种钟形机械搅拌式污水处理装置，所述一种钟形机械搅拌式污水处理装置，包括位于支撑台5底部的原水槽1，位于原水槽1上方的反应罐3，连接原水槽1与反应罐3的泵水装置2，位于反应罐3上端中部的加药搅拌装置4，位于反应罐3上端右侧的清水排出管6，位于反应罐3罐内下部的排污控制装置7，位于反应罐3底部的排泥管8，以及位于支撑台5右侧的控制系统9。
进一步地，所述反应罐3包括：钟形搅拌室3-1、深度反应室3-2;所述的钟形搅拌室3-1位于反应罐3中心位置，钟形搅拌室3-1下端位于排污控制系统7上部，钟形搅拌室3-1中部左侧与泵水装置2相连接，钟形搅拌室3-1上端插入深度反应室3-2内部且与深度反应室3-2上端内壁距离为15cm-25cm;所述的深度反应室3-2位于反应罐3中心位置，深度反应室3-2上壁与反应罐3上盖内壁无缝焊接，深度反应室3-2下端檐口距离第一反应室3-1上端15cm-25cm。
进一步地，所述加药搅拌装置4包括：搅拌电机4-1、加药管4-2和搅拌盘4-3;所述搅拌电机4-1垂直布置在反应罐3外部，搅拌电机4-1位于反应罐3罐体中心正上方位置;所述的加药管4-2上端水平布置，加药管4-2竖直部分垂直布置在搅拌盘4-3中心上方;搅拌盘4-3位于钟形搅拌室3-1内部上方中心位置。
进一步地，所述的搅拌盘4-3包括：搅拌齿4-3-1、落药孔4-3-2和导流方管道4-3-3;所述的搅拌齿4-3-1垂直焊接在搅拌盘4-3下表面，搅拌齿4-3-1以搅拌盘4-3下表面中心为对称点成十字型垂直布置，搅拌齿4-3-1总数不少于12个;所述的导流方管道4-3-3位于搅拌盘4-3上表面，导流方管道4-3-3成十字型交叉布置在搅拌盘4-3上部，导流方管道4-3-3深度不超过搅拌盘4-3厚度;所述的落药孔4-3-2位于导流方管道4-3-3底面上，落药孔4-3-2贯穿搅拌盘4-3，落药孔4-3-2直径始终等于导流方管道4-3-3宽度，落药孔4-3-2数量不少于40个。
进一步地，所述的排污控制装置7包括：固定叶轮7-1、转动叶轮7-2、转动轴7-3和电机7-4;所述的固定叶轮7-1位于反应罐3罐内中心下部，固定叶轮7-1叶片数不少于6个，且叶片的示宽角度为β，所述β值的范围15°-30°之间，二叶片的夹角为α，所述α值的范围15°-30°之间;固定叶轮7-1外檐与反应罐3内壁无缝焊接;所述的转动叶轮7-2位于固定叶轮7-1正下方，转动叶轮7-2上表面与固定叶轮7-1下表面紧密贴合，转动叶轮7-2在中心位置与转动轴7-3相连，转动叶轮7-2的规格尺寸始终与固定叶轮7-1相同;所述的转动轴7-3位于反应罐3中轴线上，转动轴7-3上部与转动叶轮7-2相连，转动轴7-3下部连接电机7-4;所述的电机7-4位于反应罐3下部外侧，电机7-4通过导线与控制系统9相连接。
本发明专利公开的一种钟形机械搅拌式污水处理装置，其优点在于：
(1)该装置采用水力循环的方式处理原水，对水中泥沙去除效果更好。
(2)原水和药剂混合完全，处理原水速度更快。
(3)该设备功耗小，效率高。
本发明所述的一种钟形机械搅拌式污水处理装置结构紧凑，设计合理，处理效果好，适合多类水质的澄清净化处理。
