申请日2015.10.16
公开(公告)日2016.03.09
IPC分类号C02F9/04; C02F1/52; C02F1/28
摘要
本实用新型公开了一种污水循环利用处理装置，包括连接有污水管的第一受水槽，第一受水槽通过排水管连接有污水处理器，所述的第一受水槽通过排水管，还与过滤器相连，过滤器经导水管，再与第二受水槽连通。本实用新型结构合理、简单，能够很好地处理污水中的有害物质和各种废弃物，污水处理效率高，再利用率高，主要可用于城市的住宅区内，可自成体系，使水资源循环再利用，具有较高的实用性同时，还具有良好的环境效益和社会效益。
权利要求书

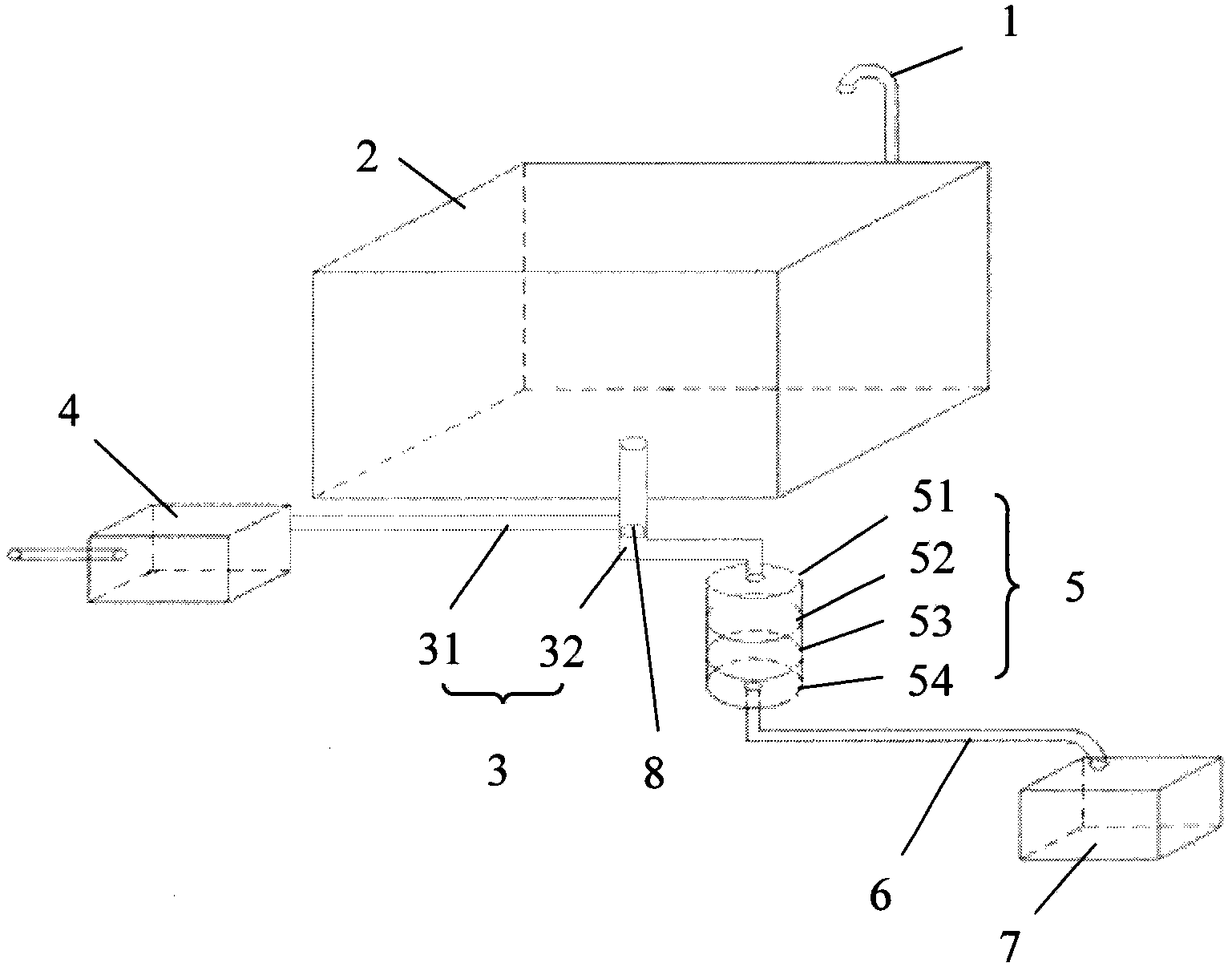

1.一种污水循环利用处理装置，包括连接有污水管(1)的第一受水槽(2)，第一受水槽(2)通过排水管(3)连接有污水处理器(4)，其特征在于：第一受水槽(2)通过排水管(3)，还与过滤器(5)相连，过滤器(5)经导水管(6)，再与第二受水槽(7)连通。
2.根据权利要求1所述的污水循环利用处理装置，其特征在于：排水管(3)上设有分水阀门(8)，分水阀门(8)将排水管(3)分为与污水处理器(4)相连的第一排水管(31)和与过滤器(5)相连的第二排水管(32)。
3.根据权利要求1所述的污水循环利用处理装置，其特征在于：过滤器(5)包括分为四层，依次为过滤网层(51)，乳化剂层(52)，沙石过滤层(53)，活性炭吸附层(54)。
4.根据权利要求3所述的污水循环利用处理装置，其特征在于：乳化剂层(52)采用聚合氯化铝絮凝剂。
5.根据权利要求1所述的污水循环利用处理装置，其特征在于：污水处理器(4)中内置有竹炭颗粒。
说明书
污水循环利用处理装置
技术领域
本实用新型涉及一种污水处理的技术领域，具体是一种污水循环利用处理装置。
背景技术
淡水是非常珍贵的物质，是包括人类在内所有生命生存的重要资源。但我国资源极其匮乏，人均拥有量世界排名靠后。并且在日常生活中，淡水的浪费非常严重，很多地方冲刷厕所、浇灌花草树木都使用自然水，洗漱用水和游泳池用水直接作为污水排放，对于其的循环利用率非常低。
污水是一种可循环再利用的资源。虽然污水的处理和回用已经有较多的研究和应用，但由于我国城市的建设特点以及历史原因，大规模对污水进行处理，而后二次使用的难度比较大，但是，利用住宅区的特点进行循环利用是非常可行的。
实用新型内容
本实用新型就是为了解决现有的问题，而提供一种污水循环利用处理装置。
本实用新型是按照以下技术方案实现的：
本实用新型的污水循环利用处理装置，包括连接有污水管的第一受水槽，第一受水槽通过排水管连接有污水处理器，所述的第一受水槽通过排水管，还与过滤器相连，过滤器经导水管，再与第二受水槽连通。
所述的排水管上设有分水阀门，分水阀门将排水管分为与污水处理器相连的第一排水管和为与过滤器相连的第二排水管。
所述的过滤器包括分为四层，依次为过滤网层，乳化剂层，沙石过滤层，活性炭吸附层。
所述的乳化剂层采用聚合氯化铝絮凝剂。
所述的污水处理器中内置有竹炭颗粒。
本实用新型具有的优点和积极效果是：
本实用新型结构合理、简单，能够很好地处理污水中的有害物质和各种废弃物，污水处理效率高，再利用率高，主要可用于城市的住宅区内，可自成体系，使水资源循环再利用，具有较高的实用性同时，还具有良好的环境效益和社会效益。
