申请日2015.06.25
公开(公告)日2015.10.21
IPC分类号E03C1/12; E03C1/14; E03D11/12; E03C1/264; E03B1/04; E03C1/182
摘要
本实用新型涉及家用节水装置，具体为一种废水处理节水环保多功能组合柜。解决了目前家庭生活废水不能够有效处理的技术问题。本实用新型通过两个废水处理柜的有机组合，实现了对生活废水的合理利用，卫生间的洗漱用水及厨房的淘洗废水都得到了有效的利用，达到了节水的积极效果。整套装置结构并不复杂，可以快速方便的安装在家庭卫生间以及厨房内，并具有多种实用功能。
权利要求书
1.一种废水处理节水环保多功能组合柜，其特征在于，包括一个洗漱废水处理柜，洗漱废水处理柜上部并排设有搓洗池(1)和洗脸盆(2)，洗漱废水处理柜中部设有第一水箱(3)以及套设在第一水箱(3)内的第二水箱(4);搓洗池(1)底部通过内设过滤网的第一过滤管(5)与第一水箱(3)连通，洗脸盆(2)的底部分别通过均内设过滤网的第二过滤管(6)和第三过滤管(7)与第一、第二水箱连通;洗漱废水处理柜一个侧壁中部设有与第二水箱(3)连通的出水龙头(8);第一水箱(3)的底部设有第一出水口(9)，洗漱废水处理柜位于第一水箱(3)下部的前壁中央开口形成一个安装空间(10)，安装空间(10)内设有可沿洗漱废水处理柜前后方向移动的移动便池(11)，移动便池(11)的进水口与第一出水口(9)相连接。
2.如权利要求1所述的废水处理节水环保多功能组合柜，其特征在于，还包括一个生活废水处理柜;所述生活废水处理柜包括两个相互嵌套且顶部开口的柜体，其中内侧柜体(12)的底部及侧壁与外侧柜体(13)的底部及侧壁均有间隔并形成夹层;外侧柜体(13)顶部开口处固定设有油污处理盆(14)和洗菜盆(15);油污处理盆(14)和洗菜盆(15)的底部与内侧柜体(12)的顶部之间部分连接，未连接部分呈水平状开口且该开口形成排油槽(16);内侧柜体(12)内靠近底部的位置固定有一个其上开有若干反水孔(18)的过滤板(17);内侧柜体(12)的底面与过滤板(17)之间形成沉淀池(25);油污处理盆(14)的底部通过直接排水管(19)与内外两个柜体的夹层相连通;洗菜盆(15)的底部通过一个废水排出管(21)伸入至内侧柜体(12)的过滤板(17)下方;所述外侧柜体(13)的底部开有与地面排污口(20)相连通的下水口;内侧柜体(12)侧壁在高于过滤板(17)的位置处开有带有开关的第二出水口(22)，第一水箱(3)和第二水箱(4)的上部箱壁上分别开有第一进水口(23)和第二进水口(24);第二出水口(22)通过管路与第一进水口(23)和/或第二进水口(24)相连接;内侧柜体(12)底部还开有沉淀排出口(26);直接排水管(19)和废水排出管(21)的顶端口均设有粗滤网(27)。
3.如权利要求2所述的废水处理节水环保多功能组合柜，其特征在于，所述洗漱废水处理柜的安装空间(10)底部沿洗漱废水处理柜的前后方向水平设有滑道(29)，所述移动便池(11)底部通过滑轮(30)滑动设在滑道(29)上;所述移动便池(11)的进水口通过第一拉伸管(31)与第一出水口(9)相连通且第一拉伸管(31)管口上设有进水开关(32);第一水箱(3)底部还开有第三出水口(34)，移动便池(11)的进水口还通过第二拉伸管(35)与第三出水口(34)相连通;滑道(29)的前端伸出安装空间(10)并与地面便口(36)相配合，以保证移动便池(11)底部的移动便口(37)正对地面便口(36)。
4.如权利要求3所述的废水处理节水环保多功能组合柜，其特征在于，移动便池(11)底部的滑轮(30)配有移动电机(38)。
5.如权利要求3或4所述的废水处理节水环保多功能组合柜，其特征在于，洗漱废水处理柜的安装空间(10)开口两侧前壁上竖直固定设有一对套管(39)，位于套管(39)上方的洗漱废水处理柜的前壁上活动设有一对与套管(39)相配合的套轴(40)，套轴(40)上水平固定有一个坐便垫(41)，所述坐便垫(41)上设有一对卡钉(42)，移动便池(11)上开有与卡钉(42)相对应的卡孔(43)。
6.如权利要求3或4所述的废水处理节水环保多功能组合柜，其特征在于，移动便池(11)下方固定有一个脚踏泵(33)，移动便池(11)的进水口通过脚踏泵(33)与第二拉伸管(35)相连接。
7.如权利要求2~4中任一项所述的废水处理节水环保多功能组合柜，其特征在于，第二出水口(22)通过手摇泵(28)与第一进水口(23)和/或第二进水口(24)相连接。
8.如权利要求1~4任一项所述的废水处理节水环保多功能组合柜，其特征在于，洗漱废水处理柜顶部靠后的位置还竖直固定有化妆镜(44)，化妆镜(44)两侧分别设有洗漱专用柜(45)和杂物柜(46);化妆镜(44)上方还设有镜面灯(47)，化妆镜(44)、洗漱专用柜(45)和杂物柜(46)的上方还设有箱柜(48);洗漱废水处理柜的安装空间(10)内位于移动便池(11)一侧的位置设有与移动便池(11)相配的热水器(49)和自动烘干冲洗机(50)，另一侧设有控制热水器(49)、自动烘干冲洗机(50)以及镜面灯(47)的控制开关(51);洗漱废水处理柜底板位于出水龙头(8)一侧的部分向外延伸，其上放置有甩水桶(52)和洗水桶(53)，并配有拖把(54);控制开关(51)与洗漱废水处理柜侧壁之间设有纸箱(55)。
9.如权利要求2~4中任一项所述的废水处理节水环保多功能组合柜，其特征在于，废水排出管(21)内部活动设有梯形过滤网(56);废水排出管(21)外壁上在与排油槽(16)齐平的位置处转动套设有一个刮油刷，所述刮油刷包括转动套设在废水排出管(21)外壁上的转动环(57)以及水平连接在转动环上的刷子(58);转动环(57)上还周圈开有手动拉线槽(59);所述过滤板(17)呈锥形突起结构，所述废水排出管(21)由过滤板(17)的突起位置向下穿过过滤板(17)。
说明书
废水处理节水环保多功能组合柜
技术领域
本实用新型涉及家用节水装置，具体为一种废水处理节水环保多功能组合柜。
背景技术
长期以来，由于家庭用水环节多样，同时也没有对废水进行处理的合理装置，导致家庭废水一直没有得到很好的利用。其实生活废水存在不同程度的污染，部分废水甚至没有怎么使用就浪费掉，所以如果能够对生活废水进行恰当的处理，不仅能够方便我们的生活，还能够节约日益紧张的水资源。
发明内容
本实用新型为解决目前家庭生活废水不能够有效处理的技术问题，提供一种能够对我们生活中的废水进行充分的处理再利用，达到节水和美化室内环境目的的废水处理装置。

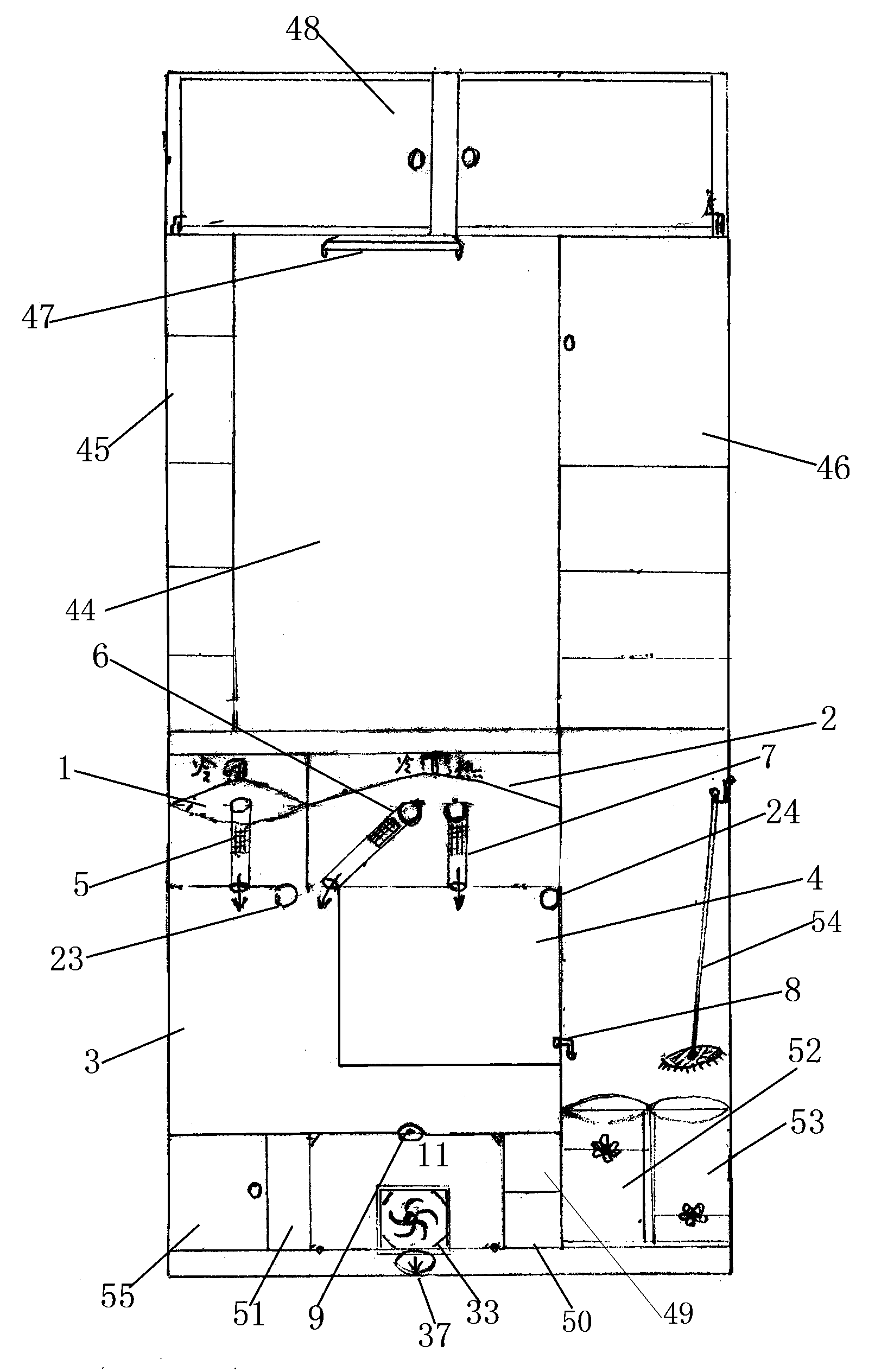

图1和图2分别展示的是节水环保多功能组合柜的洗漱废水处理柜与生活废水处理柜的结构示意图，以下就从几个方面详细介绍该装置的结构及特点。
本实用新型是采用如下技术方案实现的：一种废水处理节水环保多功能组合柜，包括一个洗漱废水处理柜，洗漱废水处理柜上部并排设有搓洗池和洗脸盆，洗漱废水处理柜中部设有第一水箱以及套设在第一水箱内的第二水箱;搓洗池底部通过内设过滤网的第一过滤管与第一水箱连通，洗脸盆的底部分别通过均内设过滤网的第二过滤管和第三过滤管与第一、第二水箱连通;洗漱废水处理柜一个侧壁中部设有与第二水箱连通的出水龙头;第一水箱的底部设有第一出水口，洗漱废水处理柜位于第一水箱下部的前壁中央开口形成一个安装空间，安装空间内设有可沿洗漱废水处理柜前后方向移动的移动便池，移动便池的进水口与第一出水口相连接。
搓洗池和洗脸盆中用过的废水分别流入第一水箱(净水箱)和第二水箱(清水箱)内，第一水箱内的水可以用来冲洗移动便池，第二水箱内的水可以通过出水龙头出水，可以用来甩洗拖布、浇花。将洗漱用水合理的再利用，减少了冲洗便池的用水量。
进一步的，还包括一个生活废水处理柜;所述生活废水处理柜包括两个相互嵌套且顶部开口的柜体，其中内侧柜体的底部及侧壁与外侧柜体的底部及侧壁均有间隔并形成夹层;外侧柜体顶部开口处固定设有油污处理盆和洗菜盆;油污处理盆和洗菜盆的底部与内侧柜体的顶部之间部分连接，未连接部分呈水平状开口且该开口形成排油槽;内侧柜体内靠近底部的位置固定有一个其上开有若干反水孔的过滤板;内侧柜体的底面与过滤板之间形成沉淀池;油污处理盆的底部通过直接排水管与内外两个柜体的夹层相连通;洗菜盆的底部通过一个废水排出管伸入至内侧柜体的过滤板下方;所述外侧柜体的底部开有与地面排污口相连通的下水口;内侧柜体侧壁在高于过滤板的位置处开有带有开关的第二出水口，第一水箱和第二水箱的上部箱壁上分别开有第一进水口和第二进水口;第二出水口通过管路与第一进水口和/或第二进水口相连接;内侧柜体底部还开有沉淀排出口;直接排水管和废水排出管的顶端口均设有粗滤网。
生活废水处理柜与洗漱废水处理柜配合使用。生活废水处理柜顶部同时设有油污处理盆和洗菜盆，根据实际使用情况合理选择，使杂物较多的废水经直接排水管以及内外柜体的夹层排至地面排污口，杂物较少的废水经过废水排出管过滤后又经过滤板过滤，经过反水孔之后再通过第二出水口流入第一、第二水箱，用于冲洗便池以及甩洗拖布等。内侧柜体中的油污能够漂浮于排油槽上，将油污经排油槽刮至内外柜体夹层并经下水口排至地面废水口。沉淀池内的杂物可以通过定期打开沉淀排出口排出。这样的结构设计确保了厨房生活废水的有效利用。
进一步的，所述洗漱废水处理柜的安装空间底部沿洗漱废水处理柜的前后方向水平设有滑道，所述移动便池底部通过滑轮滑动设在滑道上;所述移动便池的进水口通过第一拉伸管与第一出水口相连通且第一拉伸管管口上设有进水开关;第一水箱底部还开有第三出水口，移动便池的进水口还通过第二拉伸管与第三出水口相连通;滑道的前端伸出安装空间并与地面便口相配合，以保证移动便池底部的移动便口正对地面便口。
移动便池可以沿着滑道前后移动，使用之后又可以收回至安装空间，减少了对卫生间空间的占用。移动便池设有两个进水通道，使用起来更加方便。所述前后是指图3中垂直纸面的方向。
进一步的，洗漱废水处理柜的安装空间开口两侧前壁上竖直固定设有一对套管，位于套管上方的洗漱废水处理柜的前壁上活动设有一对与套管相配合的套轴，套轴上水平固定有一个坐便垫，所述坐便垫上设有一对卡钉，移动便池上开有与卡钉相对应的卡孔。
使用时将套轴取出插入套管之中，卡钉安装在卡孔内，坐便垫就被固定在移动便池上。坐便垫能够让使用者感到舒适，活动化的设计方便与移动便池相配合。
进一步的，移动便池底部的滑轮配有移动电机。
移动电机能够实现对移动便池的自动化控制。
进一步的，移动便池下方固定有一个脚踏泵，移动便池的进水口通过脚踏泵与第二拉伸管相连接。
脚踏泵方便使用者坐着即可完成冲洗操作。
进一步的，第二出水口通过手摇泵与第一进水口和/或第二进水口相连接。
手摇泵可以进一步提高向洗漱废水处理柜的两个水箱供水的效率。
进一步的，洗漱废水处理柜顶部靠后的位置还竖直固定有化妆镜，化妆镜两侧分别设有洗漱专用柜和杂物柜;化妆镜上方还设有镜面灯，化妆镜、洗漱专用柜和杂物柜的上方还设有箱柜;洗漱废水处理柜的安装空间内位于移动便池一侧的位置设有与移动便池相配的热水器和自动烘干冲洗机，另一侧设有控制热水器、自动烘干冲洗机以及镜面灯的控制开关;洗漱废水处理柜底板位于出水龙头一侧的部分向外延伸，其上放置有甩水桶和洗水桶，并配有拖把;控制开关与洗漱废水处理柜侧壁之间设有纸箱。
进一步的，废水排出管内部活动设有梯形过滤网;废水排出管外壁上在与排油槽齐平的位置处转动套设有一个刮油刷，所述刮油刷包括转动套设在废水排出管外壁上的转动环以及水平连接在转动环上的刷子;转动环上还周圈开有手动拉线槽;所述过滤板呈锥形突起结构，所述废水排出管由过滤板的突起位置向下穿过过滤板。
梯形过滤网能够有效实现对洗菜盆所流下的细碎杂物的过滤，防止堵塞第二出水口以及反水孔。活动设置的梯形过滤网还方便取出清理。通过一根线缠绕在手动拉线槽上，拉动细线转动环得以转动，水平设置的刷子就可以将排油槽内的油污刷至内外柜体的夹层进而排出。
本实用新型通过两个废水处理柜的有机组合，实现了对生活废水的合理利用，卫生间的洗漱用水及厨房的淘洗废水都得到了有效的利用，达到了节水的积极效果。整套装置结构并不复杂，可以快速方便的安装在家庭卫生间以及厨房内，并具有多种实用功能。
