申请日2015.10.16
公开(公告)日2016.04.20
IPC分类号C02F9/04; C02F101/22
摘要
本实用新型公开了一种含铬废水处理装置，包括调节腔、与调节腔相连接的一次中和腔、与一次中和腔相连接的曝气腔、与曝气腔相连通的二次中和腔、与二次中和腔相连通的絮凝腔、与絮凝腔相连通的沉淀腔和回流腔、与沉淀腔相连通的三次中和腔、与三次中和腔相连通的机械过滤器、与机械过滤器相连接的排放腔、与回流腔相连通的机械压滤器、与机械压滤器相连接的螺杆泵、与螺杆泵相连接的贮泥腔和与贮泥腔相连接的污泥浓缩腔。本实用新型的结构简单、操作简单快捷，其可有效的完成含铬废水的处理，其不但处理效率较高，而且处理成本较低，使用稳定性好，适用性强，实用性好。
权利要求书

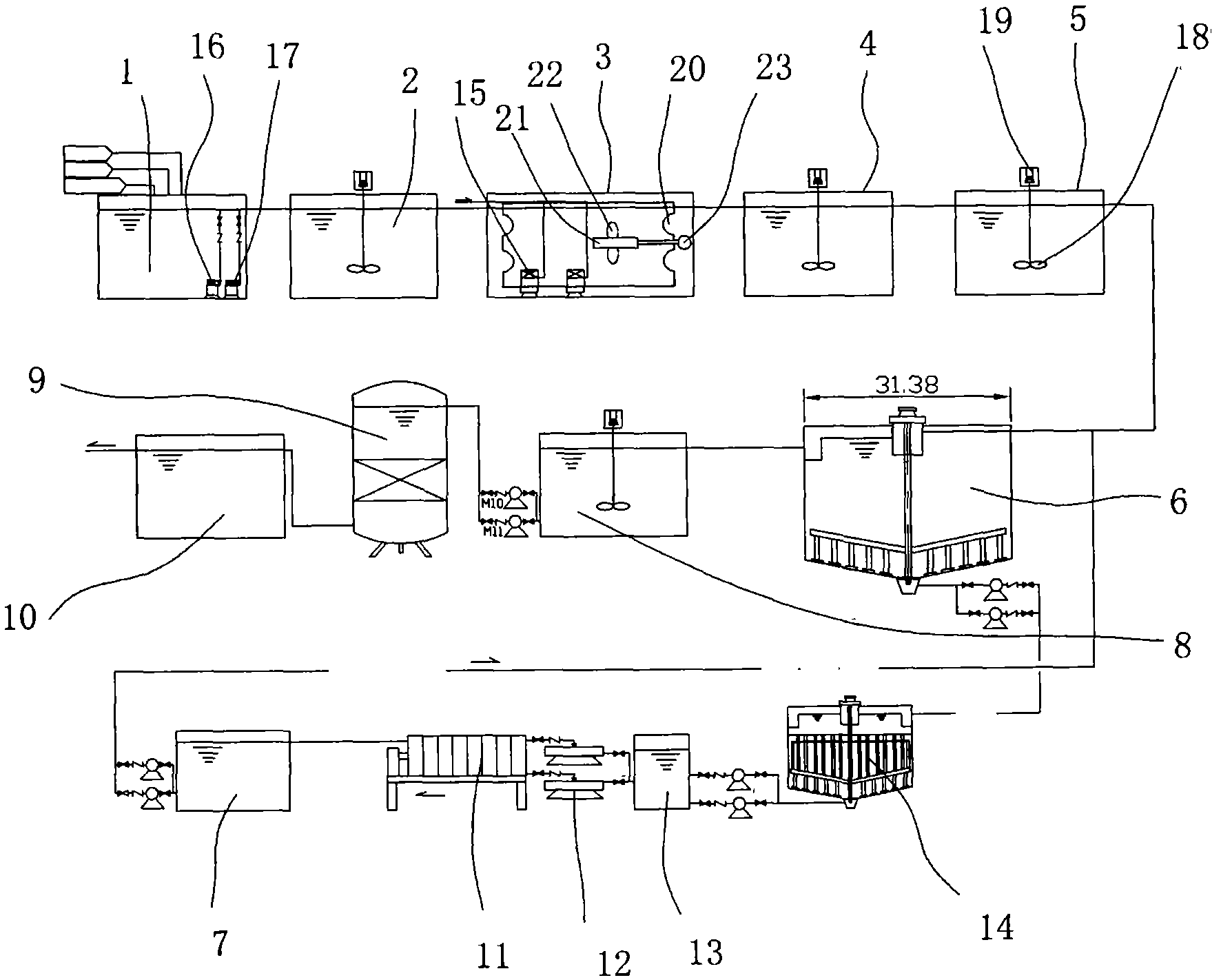

1.一种含铬废水处理装置，其特征在于：包括调节腔、与所述调节腔相连接的一次中和腔、与所述一次中和腔相连接的曝气腔、与所述曝气腔相连通的二次中和腔、与所述二次中和腔相连通的絮凝腔、与所述絮凝腔相连通的沉淀腔和回流腔、与所述沉淀腔相连通的三次中和腔、与所述三次中和腔相连通的机械过滤器、与所述机械过滤器相连接的排放腔、与所述回流腔相连通的机械压滤器、与所述机械压滤器相连接的螺杆泵、与所述螺杆泵相连接的贮泥腔和与所述贮泥腔相连接的污泥浓缩腔。
2.根据权利要求1所述的含铬废水处理装置，其特征在于：在所述曝气腔内设有曝气泵，在所述调节腔内设有第一调节器和第二调节器。
3.根据权利要求2所述的含铬废水处理装置，其特征在于：在所述一次中和腔、二次中和腔、絮凝腔和三次中和腔内均设有搅拌杆和与所述搅拌杆相连接的搅拌电机。
4.根据权利要求3所述的含铬废水处理装置，其特征在于：在所述曝气腔的内壁上设有用于增大接触面积的球状突起，在所述曝气腔内设有翻转轴，在所述翻转轴上设有翻转叶片，在所述曝气腔的侧壁内设有与所述翻转轴相连通的翻转电机。
说明书
含铬废水处理装置
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种含铬废水处理装置。
背景技术
在含铬、含油或含酸碱废水处理设备中大多采用中和或是电解方法，其虽然可以一定程度上实现废水处理，然而现有技术的中和设备较为传统，其一定程度上会造成二次水污染，而且处理效率较低，难以满足市场的需求，而采用电解法，其制作成本高，难以广泛的应用，故而适用性和实用性受到限制。
发明内容
为了解决上述技术问题，本实用新型是提供一种结构简单、使用稳定性好且适用性强的含铬废水处理装置。
实现本实用新型目的的技术方案是一种含铬废水处理装置，包括调节腔、与所述调节腔相连接的一次中和腔、与所述一次中和腔相连接的曝气腔、与所述曝气腔相连通的二次中和腔、与所述二次中和腔相连通的絮凝腔、与所述絮凝腔相连通的沉淀腔和回流腔、与所述沉淀腔相连通的三次中和腔、与所述三次中和腔相连通的机械过滤器、与所述机械过滤器相连接的排放腔、与所述回流腔相连通的机械压滤器、与所述机械压滤器相连接的螺杆泵、与所述螺杆泵相连接的贮泥腔和与所述贮泥腔相连接的污泥浓缩腔。
在所述曝气腔内设有曝气泵，在所述调节腔内设有第一调节器和第二调节器。
在所述一次中和腔、二次中和腔、絮凝腔和三次中和腔内均设有搅拌杆和与所述搅拌杆相连接的搅拌电机。
在所述曝气腔的内壁上设有用于增大接触面积的球状突起，在所述曝气腔内设有翻转轴，在所述翻转轴上设有翻转叶片，在所述曝气腔的侧壁 内设有与所述翻转轴相连通的翻转电机。
本实用新型具有积极的效果：本实用新型的结构简单、操作简单快捷，其可有效的完成含铬废水的处理，其不但处理效率较高，而且处理成本较低，使用稳定性好，适用性强，实用性好。
