申请日2015.06.25
公开(公告)日2015.10.21
IPC分类号B01D17/04; C02F11/12
摘要
本实用新型的含油污泥自动化处理装置涉及一种石油化工产业自动化装置，是由油泥水洗罐、微波破乳槽和控制台构成，油泥水洗罐内设有搅拌桨和激光液位计、两端安装有超声波发生器，顶部设有污泥入口阀和注水阀、底部设有排泥阀;微波破乳槽顶部的油水入口与油泥水洗罐底部的油水出口通过管路连通、且该段管路上设有油水排放阀;搅拌桨、超声波发生器、污泥入口阀、注水阀和油水排放阀均与控制台电路联接。本实用新型的含油污泥自动化处理装置，利用了超声波以及微波特性，对含油污泥进行水洗脱水，并对乳化油水进行油水分离，过程全自动化，高效清洁，既不会对环境造成二次污染，也节省了人工和成本。
权利要求书

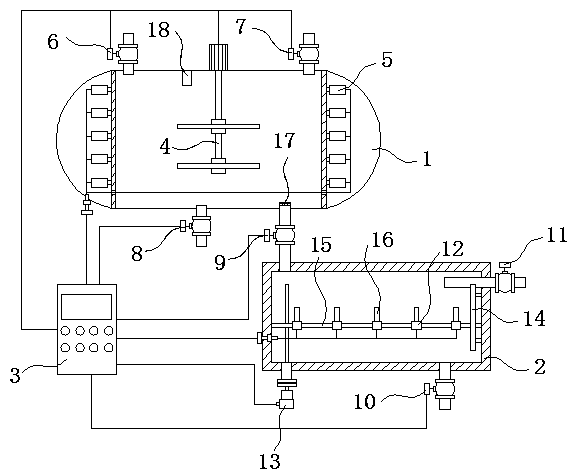

1.含油污泥自动化处理装置，是由油泥水洗罐(1)、微波破乳槽(2)和控制台(3)构成，其特征在于油泥水洗罐(1)内设有搅拌桨(4)和激光液位计(18)、两端安装有超声波发生器(5)，顶部设有污泥入口阀(6)和注水阀(7)、底部设有排泥阀(8);微波破乳槽(2)顶部的油水入口与油泥水洗罐(1)底部的油水出口通过管路连通、且该段管路上设有油水排放阀(9);搅拌桨(4)、超声波发生器(5)、污泥入口阀(6)、注水阀(7)和油水排放阀(9)均与控制台(3)电路联接。
2.根据权利要求1所述的含油污泥自动化处理装置，其特征在于超声波发生器(5)设于油泥水洗罐(1)两端密封的腔室中，超声波发生器(5)之间电路并联后再与控制台(3)电路联接。
3.根据权利要求1所述的含油污泥自动化处理装置，其特征在于微波破乳槽(2)为密封金属槽体，其底部设有脱水出口阀(10)、一端的上部设有油液排放阀(11)，微波破乳槽(2)内部设有微波发生装置(12)和油液界面测量仪(13)并于内壁安装有液位计(14)，脱水出口阀(10)、油液排放阀(11)、微波发生装置(12)、油液界面测量仪(13)和液位计(14)均与控制台(3)电路联接。
4.根据权利要求3所述的含油污泥自动化处理装置，其特征在于微波发生装置(12)包括横向设于微波破乳槽(2)内支撑架(15)和多个安装于支撑架(15)上的微波发生器(16)，微波发生器(16)电路并联后与控制台(3)电路联接。
5.根据权利要求1所述的含油污泥自动化处理装置，其特征在于油泥水洗罐(1)底部的油水出口安装有滤网(17)。
说明书
含油污泥自动化处理装置
技术领域
本实用新型涉及一种石油化工产业自动化装置，尤其涉及到一种含油污泥自动化处理装置。
背景技术
石油是化工生产的重要原料，而对石油开采过程中的含油污泥的有效处理也非常重要，含油污泥体积庞大，若不加以处理直接排放，不但占用大量耕地，而且对周围土壤、水体、空气都将造成污染，所以对含油污泥进行脱水并从脱水中的得到的乳化油水进行破乳使之油水分离也是人们一直研究的课题;现阶段对含油污泥的处理一般采用离心法、焚烧法、自然风干、药剂添加等方法，但是这些方法一般无法对含油污泥进行有效彻底地回收利用，而且也增加了成本。
发明内容
本实用新型的目的就是为了克服上述问题，提供了一种含油污泥自动化处理装置。
本实用新型的含油污泥自动化处理装置，是由油泥水洗罐、微波破乳槽和控制台构成，油泥水洗罐内设有搅拌桨和激光液位计、两端安装有超声波发生器，顶部设有污泥入口阀和注水阀、底部设有排泥阀;微波破乳槽顶部的油水入口与油泥水洗罐底部的油水出口通过管路连通、且该段管路上设有油水排放阀;搅拌桨、超声波发生器、污泥入口阀、注水阀和油水排放阀均与控制台电路联接。
作为本实用新型的进一步改进，超声波发生器设于油泥水洗罐两端密封的腔室中，超声波发生器之间电路并联后再与控制台电路联接。
作为本实用新型的进一步改进，微波破乳槽为密封金属槽体，其底部设有脱水出口阀、一端的上部设有油液排放阀，微波破乳槽内部设有微波发生装置和油液界面测量仪并于内壁安装有液位计，脱水出口阀、油液排放阀、微波发生装置、油液界面测量仪和液位计均与控制台电路联接。
作为本实用新型的进一步改进，微波发生装置包括横向设于微波破乳槽内支撑架和多个安装于支撑架上的微波发生器，微波发生器电路并联后与控制台电路联接。
作为本实用新型的进一步改进，油泥水洗罐底部的油水出口安装有滤网。
本实用新型的含油污泥自动化处理装置，利用了超声波以及微波特性，对含油污泥进行水洗脱水，并对乳化油水进行油水分离，过程全自动化，高效清洁，既不会对环境造成二次污染，也节省了人工和成本。
