申请日2015.10.15
公开(公告)日2015.12.30
IPC分类号F04D29/24; F04D7/04

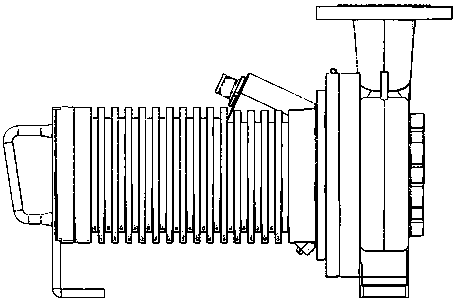

摘要
本发明公开了一种高效无阻塞污水切割泵，包括泵体，所述泵体内设有泵轴、刀盘和叶轮，其特征在于叶轮的叶片安装面中心设有凸形导流椎体，所述凸形导流椎体外周设有弧形曲面，所述弧形曲面是由凸形导流椎体上端逐渐向叶片安装面外端呈弧形过渡，以利于将吸入到叶轮中的水沿着凸形导流椎体导流，所述涡旋叶片下端和内侧与凸形导流椎体固定连接，所述两条涡旋叶片的涡旋形状是由对应泵体进水口位置的涡旋弧面和垂直于轴线的螺旋弧面圆滑过渡而成，所述涡旋弧面是由叶片安装面端逐渐沿轴向并偏离轴线方向呈涡旋形向外对称倾斜，具有结构简单、操作方便、切割效率高、增加液体入口流速、提高水泵效率、使用可靠等优点。
权利要求书
1.一种高效无阻塞污水切割泵，包括泵体，所述泵体内设有泵轴、刀盘和叶轮，其特征在于叶轮的叶片安装面中心设有凸形导流椎体，所述凸形导流椎体外周设有弧形曲面，所述弧形曲面是由凸形导流椎体上端逐渐向叶片安装面外端呈弧形过渡，所述涡旋叶片下端和内侧与凸形导流椎体固定连接，所述两条涡旋叶片的涡旋形状是由对应泵体进水口位置的涡旋弧面和垂直于轴线的螺旋弧面圆滑过渡而成，所述涡旋弧面是由叶片安装面端逐渐沿轴向并偏离轴线方向呈涡旋形向外对称倾斜，以使两条涡旋叶片的涡旋弧面对应泵体进水口的形状形成喇叭形。
2.根据权利要求1所述的一种高效无阻塞污水切割泵，其特征在于所述两条涡旋叶片的涡旋弧面上端面设有导流切割刀板，所述导流切割刀板与涡旋弧面的斜度和曲度一致，所述导流切割刀板上端设有主刀刃，侧面设有副刀刃，所述刀盘进水口内壁径向设有一腭垂式的平刀，所述平刀的外端设有刀刃，所述平刀的刀刃与主刀刃剪切配合。
3.根据权利要求1或2所述的一种高效无阻塞污水切割泵，其特征在于所述刀盘内壁沿轴向设有涡旋刀刃，所述涡旋刀刃与涡旋叶片外端滑动连接。
4.根据权利要求1或2所述的一种高效无阻塞污水切割泵，其特征在于所述刀盘与泵体螺纹连接。
说明书
高效无阻塞污水切割泵
技术领域
本发明工程泵技术领域，具体地说是一种高效无阻塞污水切割泵。
背景技术
目前，市场上的切割泵刀片通常是在叶轮上焊接硬质合金，或者在叶轮下部装铰刀一样的刀片，排水效率低，切割功能也很差，漂浮物多一点很快就会堵塞，轻者排水量锐减，重者叶轮堵死而烧毁水泵电机。
经检索，中国专利CN202418022、CN203420898、CN202991516、CN104100534、CN204532950虽然解决了堵塞和切割功能差的技术问题，但为了满足切割和无堵塞的功能，致使现有的切割泵排水量还达不到排水泵的排水量。
发明内容
本发明的目的是解决上述现有技术的不足，提供一种结构简单、操作方便、切割效率高、增加液体入口流速、提高水泵效率、使用可靠的高效无阻塞污水切割泵。
本发明解决其技术问题所采用的技术方案是：
一种高效无阻塞污水切割泵，包括泵体，所述泵体内设有泵轴、刀盘和叶轮，其特征在于叶轮的叶片安装面中心设有凸形导流椎体，所述凸形导流椎体外周设有弧形曲面，所述弧形曲面是由凸形导流椎体上端逐渐向叶片安装面外端呈弧形过渡，以利于将吸入到叶轮中的水沿着凸形导流椎体导流，所述涡旋叶片下端和内侧与凸形导流椎体固定连接，所述两条涡旋叶片的涡旋形状是由对应泵体进水口位置的涡旋弧面和垂直于轴线的螺旋弧面圆滑过渡而成，所述涡旋弧面是由叶片安装面端逐渐沿轴向并偏离轴线方向呈涡旋形向外对称倾斜，以使两条涡旋叶片的涡旋弧面对应泵体进水口的形状形成喇叭形，以利于增加泵大进水口的液体入口吸入量，并通过凸形导流椎体外周的弧形曲面降低泵体进水口导流的阻力，进而提高水泵的工作效率，同时，涡旋叶片的螺旋弧面平行于轴线，以利于对入水进行提速，提高水泵的扬程。
本发明可在所述两条涡旋叶片的涡旋弧面上端面设有导流切割刀板，所述导流切割刀板与涡旋弧面的斜度和曲度一致，所述导流切割刀板上端设有主刀刃，侧面设有副刀刃，所述刀盘进水口内壁径向设有一腭垂式的平刀，所述平刀的外端设有刀刃，所述平刀的刀刃与主刀刃剪切配合，通过叶轮旋转，带动涡旋叶片上端的导流切面上的主刀刃与刀刃相切而形成剪切以及副刀刃的再次对液体中夹杂的长条物质切割，并随后经涡旋叶片导流出。
本发明可在所述刀盘内壁沿轴向设有涡旋刀刃，所述涡旋刀刃与涡旋叶片外端滑动连接，以达到进一步对剪切的长条物质进行强力剪切，显著提高了切割效果，使性能更加稳定。
本发明所述刀盘与泵体螺纹连接，以达到方便调整主刀刃与平刀刃间隙的作用。
本发明由于采用上述结构，具有结构简单、操作方便、切割效率高、增加液体入口流速、提高水泵效率、使用可靠等优点。
