申请日2015.10.16
公开(公告)日2018.03.09
IPC分类号C02F9/00; C02F11/12; C02F11/00; H02S20/32; H02S40/30
摘要
本发明公开了一种基于太阳能的智能污水处理系统，包括供变配电设备、污水处理流程线以及污泥处理流程线，污水处理流程线包括依次设置的污水管、泵站、格栅、油沙过滤池、初沉沙池、曝气池、终沉沙池、沙过滤池、消毒池，所述供变配电设备连接至太阳能供电装置，所述太阳能供电装置包括太阳能电板、安装支架以及智能驱动装置，本发明的太阳能电板可以绕支撑杆的上端做摆动，使得太阳能电板可以根据太阳方位的变动，相适应地转动太阳能电板，从而提高太阳能电板的光能转换效率，从而尽量多地给污水处理系统提供电能，从而提高污水处理厂的经济效益。
权利要求书

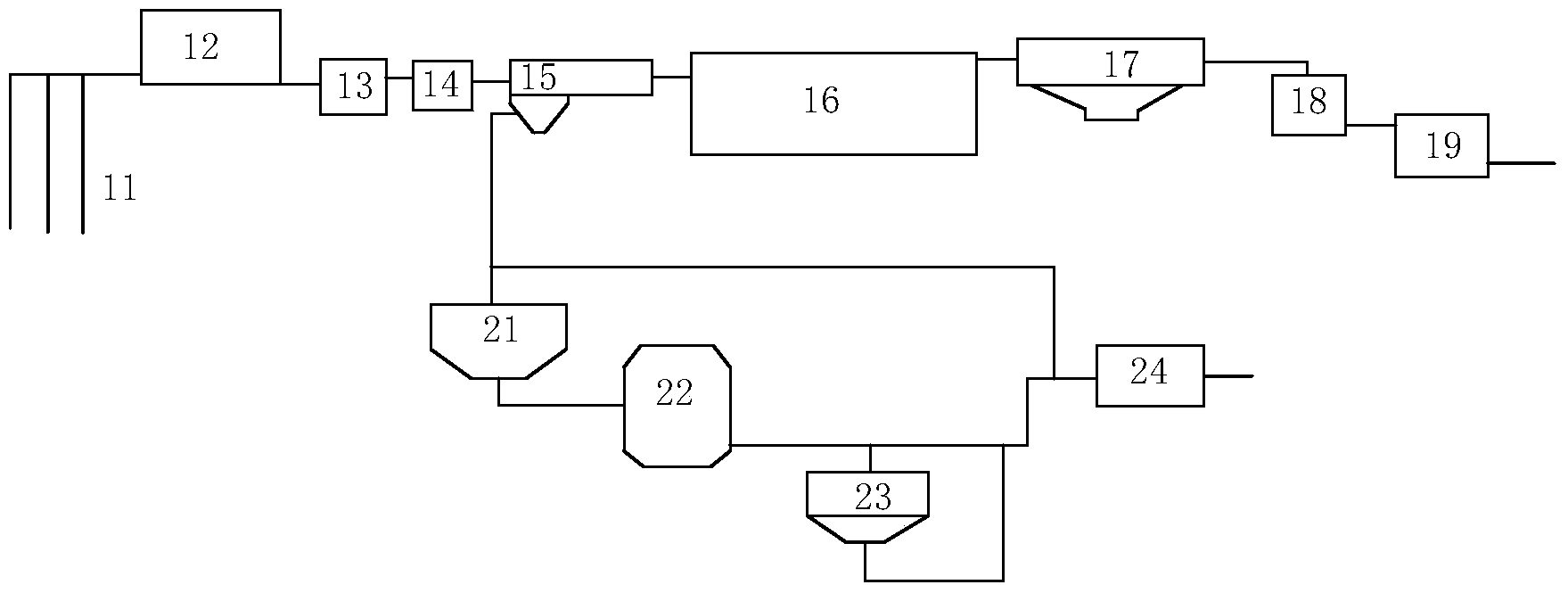

1.一种基于太阳能的智能污水处理系统，包括供变配电设备、污水处理流程线以及污泥处理流程线，污水处理流程线包括依次设置的污水管、泵站、格栅、油沙过滤池、初沉沙池、曝气池、终沉沙池、沙过滤池、消毒池，污泥处理流程线包依次设置的浓缩池、污泥消化罐、后浓缩池、污泥回收装置，初沉沙池连接至浓缩池，其特征在于：所述供变配电设备连接至太阳能供电装置，所述太阳能供电装置包括太阳能电板、安装支架以及智能驱动装置，所述智能驱动装置包括PLC控制模块、驱动电机、驱动螺杆、驱动螺母、滑动杆、连接杆以及支撑杆，所述支撑杆的下端固定在安装支架上，所述支撑杆的上端和太阳能电板的中部铰接，所述滑动杆滑动安装在安装支架上且滑动杆呈水平设置，驱动螺母固定在滑动杆上，驱动螺杆和驱动螺母通过螺纹配合，所述驱动螺杆固定在驱动电机的输出轴上，所述连接杆的下端铰接在滑动杆上，所述连接杆的上端铰接在太阳能电板的侧边，PLC控制模块连接驱动电机，所述智能驱动装置还包括太阳方向检测装置，所述太阳方向检测装置包括光敏传感器、旋转盘以及驱动马达，驱动马达固定在安装支架上，所述旋转盘固定在驱动马达的输出轴上，驱动马达的输出轴竖直设置，所述旋转盘呈圆台状，旋转盘的壁面上设置有两个分割片，光敏传感器固定在壁面上且位于两个分割片之间，所述光敏传感器连接PLC控制模块，所述驱动马达上安装有用于检测旋转盘转动角度的光栅编码器，所述太阳能电板固定在电板支架上，电板支架上设置有固定轴，固定轴的两端通过轴承转动安装在支撑杆的上端，所述固定轴相对水平面呈20°～45°倾斜设置。
说明书
一种基于太阳能的智能污水处理系统
技术领域
本发明涉及一种基于太阳能的智能污水处理系统。
背景技术
污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有污水处理采用的电气设备多，耗能大，这导致很多地方的污水处理工程由于耗能过大，经济效益不佳，导致停滞或半停滞状态，因此如何设计一种可以高效率利用太阳能资源的污水处理系统，使其可以利用太阳能产生的电能支持日常的工作，从而降低污水处理厂的电能费用，成为本行业技术人员所要解决的问题。
发明内容
本发明的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，可以高效率利用太阳能资源的基于太阳能的智能污水处理系统。
本发明解决上述问题所采用的技术方案是：
一种基于太阳能的智能污水处理系统，包括供变配电设备、污水处理流程线以及污泥处理流程线，污水处理流程线包括依次设置的污水管、泵站、格栅、油沙过滤池、初沉沙池、曝气池、终沉沙池、沙过滤池、消毒池，污泥处理流程线包依次设置的浓缩池、污泥消化罐、后浓缩池、污泥回收装置，初沉沙池连接至浓缩池，其特征在于：所述供变配电设备连接至太阳能供电装置，所述太阳能供电装置包括太阳能电板、安装支架以及智能驱动装置，所述智能驱动装置包括PLC控制模块、驱动电机、驱动螺杆、驱动螺母、滑动杆、连接杆以及支撑杆，所述支撑杆的下端固定在安装支架上，所述支撑杆的上端和太阳能电板的中部铰接，所述滑动杆滑动安装在安装支架上且滑动杆呈水平设置，驱动螺母固定在滑动杆上，驱动螺杆和驱动螺母通过螺纹配合，所述驱动螺杆固定在驱动电机的输出轴上，所述连接杆的下端铰接在滑动杆上，所述连接杆的上端铰接在太阳能电板的侧边，PLC控制模块连接驱动电机。采用这种结构，通过驱动电机驱动驱动螺杆转动，使得驱动螺母移动，即可实现滑动杆的移动，由于支撑杆的上端和太阳能电板的中部铰接，因此在连接杆的作用下，太阳能电板可以绕支撑杆的上端做摆动，使得太阳能电板可以根据太阳方位的变动，相适应地转动太阳能电板，从而提高太阳能电板的光能转换效率，从而尽量多地给污水处理系统提供电能。
作为优选，所述智能驱动装置还包括太阳方向检测装置，所述太阳方向检测装置包括光敏传感器、旋转盘以及驱动马达，驱动马达固定在安装支架上，所述旋转盘固定在驱动马达的输出轴上，驱动马达的输出轴竖直设置，所述旋转盘呈圆台状，旋转盘的壁面上设置有两个分割片，光敏传感器固定在的壁面上且位于两个分割片之间，所述光敏传感器连接PLC控制模块，所述驱动马达上安装有用于检测旋转盘转动角度的光栅编码器。采用这种结构，当驱动马达驱动旋转盘转动时，分割片可以阻挡阳光从侧边斜向照射光敏传感器，只有当旋转盘转动至阳光从分割片中间照射至光敏传感器时，光敏传感器可以感受到太阳光线，此时光敏传感器正对太阳，通过光栅编码器计算光敏传感器所在的方位，即可通过PLC控制模块控制驱动电机，使得太阳能电板转动至接受太阳能光照的合适位置，从而提高太阳能电板的光能转换效率。
作为优选，所述太阳能电板固定在电板支架上，电板支架上设置有固定轴，固定轴的两端通过轴承转动安装在支撑杆的上端，所述固定轴相对水平面呈20°～45°倾斜设置。
本发明与现有技术相比，具有以下优点和效果：可以利用太阳能产生的电能支持日常的工作，从而降低污水处理厂的电能费用，并提高太阳能电板的光能转换效率，从而尽量多地给污水处理系统提供电能，从而提高环保效益，并提高污水处理长的经济效益。
