申请日2015.10.15
公开(公告)日2016.02.10
IPC分类号G01N1/14; G01N33/18
摘要
本实用新型公开了一种污水监测采样系统，包括沉砂池，沉砂池的出口与采样泵的进口相连，采样泵的出口分别与过滤器的进口和采样杯的进口相连，过滤器的出口与采样杯的进口也相连，采样杯的出口与前端设备相连，上述各部件均通过管道连通，其中过滤器的出口与采样杯的进口之间的管道上设有第一进液电磁阀，采样泵的出口与采样杯的进口之间的管道上设有第二进液电磁阀;所述过滤器的底部通过管道与气源相连，该管道上设有反吹电磁阀。本实用新型的污水监测采样系统，结构简单，维护方便，实用性强，能为前端设备提供稳定有效的水样。
权利要求书

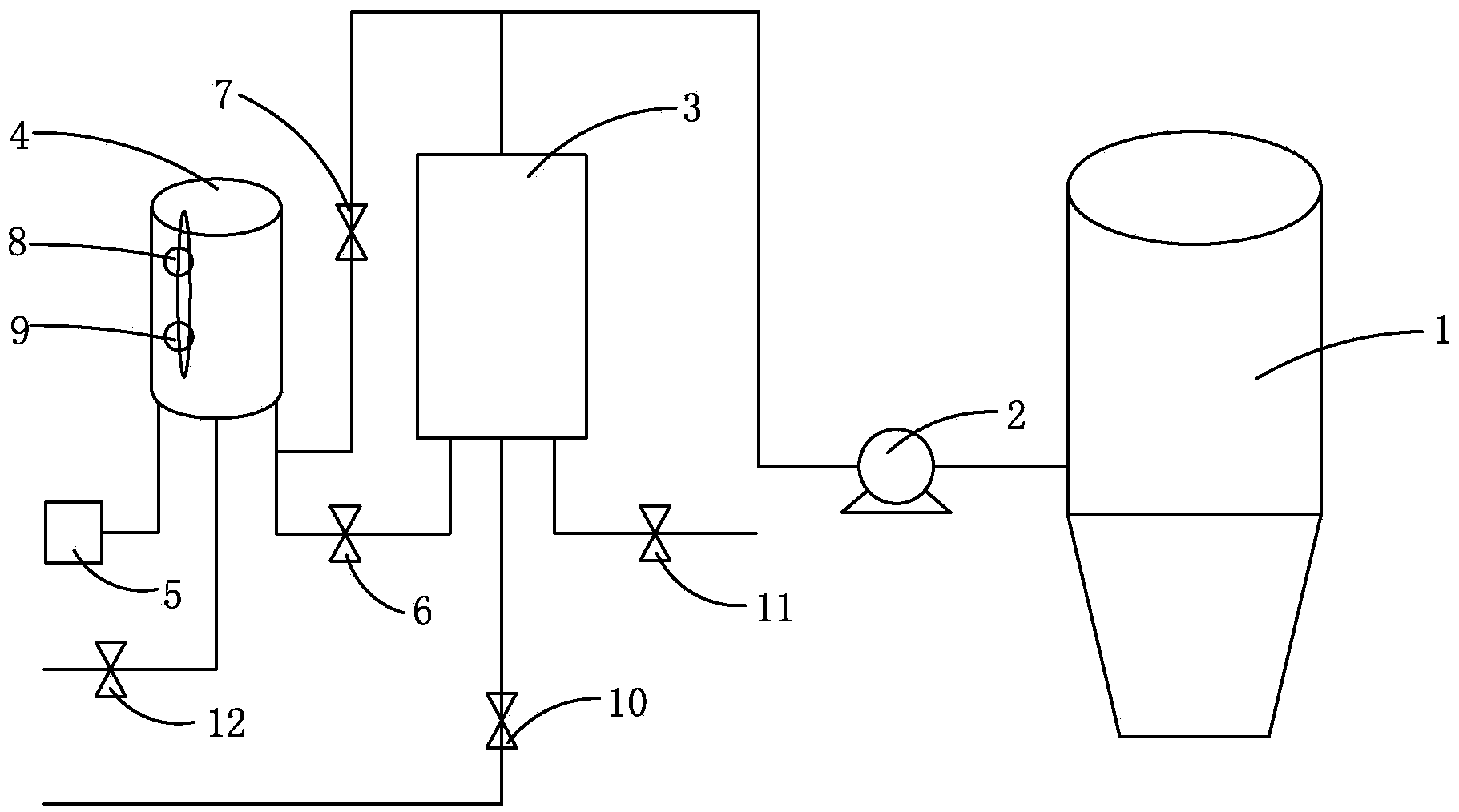

1.一种污水监测采样系统，其特征在于：包括沉砂池(1)，沉砂池(1)的出口与采样泵(2)的进口相连，采样泵(2)的出口分别与过滤器(3)的进口和采样杯(4)的进口相连，过滤器(3)的出口与采样杯(4)的进口也相连，采样杯(4)的出口与前端设备 (5)相连，上述各部件均通过管道连通，其中过滤器(3)的出口与采样杯(4)的进口之间的管道上设有第一进液电磁阀(6)，采样泵(2)的出口与采样杯(4)的进口之间的管道上设有第二进液电磁阀(7);所述过滤器(3)的底部通过管道与气源相连，该管道上设有反吹电磁阀(10)。
2.根据权利要求1所述的污水监测采样系统，其特征在于：所述过滤器(3)通过管道与外界连通，该管道上设有第一排液电磁阀(11)。
3.根据权利要求1所述的污水监测采样系统，其特征在于：所述采样杯(4)通过管道与外界连通，该管道上设有第二排液电磁阀(12)。
说明书
污水监测采样系统
技术领域
本实用新型属于环境水质监测技术领域，具体涉及一种污水监测采样系统。
背景技术
水质监测是环保部门对环境进行监测的重要组成部分，其中地表水大多为饮用水和生活用水，对其进行在线监测是对于人民生命负责任的表现;对环境保护也起到监督的作用;其在线连续监测很有必要，要监测就必须有监测水样，现在很多采样系统为单一通道，即通过过滤器过滤将水样采集到采样杯中。在这种情况下由于过滤器可能会由于水样中的悬浮物或者杂物将其堵塞，而采样泵的功率达不到将杂物冲过，导致水样杯采集不到水样;这样过滤器很容易堵塞导致采样杯不能在规定时间内采集到足够的水样导致系统故障;监测设备得不到启动测量信号，或者无水样可测，从而失去在线连续监测的意义。
实用新型内容
本实用新型的目的是解决上述问题，提供一种能够长期稳定提供水样的污水监测采样系统。
为解决上述技术问题，本实用新型的技术方案是：一种污水监测采样系统，包括沉砂池，沉砂池的出口与采样泵的进口相连，采样泵的出口分别与过滤器的进口和采样杯的进口相连，过滤器的出口与采样杯的进口也相连，采样杯的出口与前端设备相连，上述各部件均通过管道连通，其中过滤器的出口与采样杯的进口之间的管道上设有第一进液电磁阀，采样泵的出口与采样杯的进口之间的管道上设有第二进液电磁阀;所述过滤器的底部通过管道与气源相连，该管道上设有反吹电磁阀。
优选地，所述过滤器通过管道与外界连通，该管道上设有第一排液电磁阀。
优选地，所述采样杯通过管道与外界连通，该管道上设有第二排液电磁阀。
本实用新型的有益效果是：
1、采样泵采集沉砂池的水样到采样杯的路径分为两个通道，通道一为通过过滤器到达采样杯;通道二为不经过滤器直接到达采样杯;过滤器通过反吹系统进行清洗，在过滤器出现堵塞或者反吹系统异常时，设备自动跳过过滤器将水样采集到采样杯里;这样采样系统能够稳定有效的将沉砂池里的水样采集到采样杯中，以便前端设备能够正常有效的测试监测水样，实现水质在线连续监测的意义。
2、待前端设备测量完毕后，通过打开第一排液电磁阀和第二排液电磁阀可分别将过滤器和采样杯水样排尽并清洗;本实用新型结构简单，维护方便，实用性强，能为前端设备提供稳定有效的水样。
