申请日2015.03.24
公开(公告)日2015.07.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种基于膜处理的实验室废水处理系统，其主要包括调节池、PH调节池、初沉池、中和池、混凝池和膜池，在调节池之前设有格栅井，进水管连接到格栅井，格栅井连接到调节池，调节池连接到PH调节池，PH调节池连接到初沉池，初沉池连接到中和池，中和池连接到混凝池，混凝池连接到膜池，膜池通过出水泵连接到清水池。本实用新型的有益效果有：膜池的中间设有超滤膜，超低的孔隙率使得污染物无法通过超滤膜，达到过滤的效果;调节池连接着空压机，对调节池进行空气搅拌，使得水质更加均匀，降低处理难度;对膜池进行鼓风曝气，防止污染物附着在膜上，延长膜使用寿命。

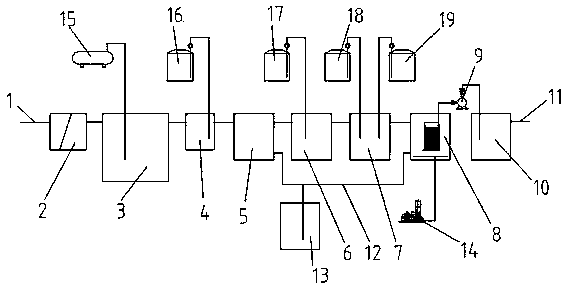

摘要附图
权利要求书
1.一种基于膜处理的实验室废水处理系统，其主要包括调节池(3)、PH调节池(4)、初沉池(5)、中和池(6)、混凝池(7)和膜池(8)，其特征在于：在所述调节池(3)之前设有格栅井(2)，进水管(1)连接到所述格栅井(2)，所述格栅井(2)连接到所述调节池(3)，所述调节池(3)连接到所述PH调节池(4)，所述PH调节池(4)连接到所述初沉池(5)，所述初沉池(5)连接到所述中和池(6)，所述中和池(6)连接到所述混凝池(7)，所述混凝池(7)连接到所述膜池(8)，所述膜池(8)通过出水泵(9)连接到清水池(10)，所述清水池(10)后接出水管(11)，所述初沉池(5)和所述膜池(8)的下端通过污泥管(12)连接到污泥池(13)，所述膜池(8)的中间设有超滤膜，并且底部连接鼓风机(14)。
2.根据权利要求1所述的一种基于膜处理的实验室废水处理系统，其特征在于：所述调节池(3)连接着空压机(15)。
3.根据权利要求1所述的一种基于膜处理的实验室废水处理系统，其特征在于：所述PH调节池(4)连接着NaOH投加装置(16)。
4.根据权利要求1所述的一种基于膜处理的实验室废水处理系统，其特征在于：所述中和池(6)连接着硫酸投加装置(17)。
5.根据权利要求1所述的一种基于膜处理的实验室废水处理系统，其特征在于：所述混凝池(7)连接着PAC投加装置(18)和PAM投加装置(19)。
说明书
一种基于膜处理的实验室废水处理系统
技术领域
本实用新型涉及一种基于膜处理的实验室废水处理系统，属于环保领域。
背景技术
实验室废水危害很大,随着高校的扩招,学生人数的激增及经济的发展,科研的进行,化学实验室废水日益增多,很多实验室对废水不加任何处理就排入下水道,因实验废水的成分相当复杂,含有较多的酸、碱、氰化物、六价铬、砷化物、酚、苯等有毒有害的物质,直接排放对人们的生活用水和居住环境势必造成污染,寻找一种经济、高效、节能、环保,适用的化学实验室废水处理工艺已经刻不容缓。随着人们对生活环境的要求越来越高,人类保护环境的意识越来越强,国家环保总局发出通知,要求自2005年元月l日起,对科研、监测(检测) 、试验等实验室、化验室、试验场按照污染源进行管理,纳入环境监管范围。
现有的处理方法中主要有混凝法、化学法等，这些方法出水都不够稳定。
发明内容
本实用新型要解决的技术问题，在于提供一种基于膜处理的实验室废水处理系统，使出水能够稳定达标。
本实用新型通过下述方案实现：一种基于膜处理的实验室废水处理系统，其主要包括调节池、PH调节池、初沉池、中和池、混凝池和膜池，在所述调节池之前设有格栅井，将混入在废水中的塑料袋、塑料手套等隔开，以免其进入后续废水处理设备，进水管连接到所述格栅井，所述格栅井连接到所述调节池，所述调节池起到调节水量和水质的作用，所述调节池连接到所述PH调节池，所述PH调节池连接到所述初沉池，所述初沉池连接到所述中和池，所述中和池连接到所述混凝池，所述混凝池连接到所述膜池，所述膜池通过出水泵连接到清水池，所述清水池后接出水管，所述初沉池和所述膜池的下端通过污泥管连接到污泥池，所述污泥池定期清理，所述膜池的中间设有超滤膜，超低的孔隙率使得污染物无法通过超滤膜，达到过滤的效果，并且底部连接鼓风机，产生气体使得超滤膜抖动，防止污染物附着在膜上。
所述调节池连接着空压机，对调节池进行空气搅拌。
所述PH调节池连接着NaOH投加装置，使得一些金属的氢氧化物沉淀下来。
所述中和池连接着硫酸投加装置，将PH调整到适合后续处理的数值。
所述混凝池连接着PAC投加装置和PAM投加装置，将剩下的一些金属离子混凝沉淀出来。
本实用新型的有益效果为：
1、本实用新型一种基于膜处理的实验室废水处理系统设有膜池，膜池的中间设有超滤膜，超低的孔隙率使得污染物无法通过超滤膜，达到过滤的效果;
2、本实用新型一种基于膜处理的实验室废水处理系统的调节池连接着空压机，对调节池进行空气搅拌，使得水质更加均匀，降低处理难度;
3、本实用新型一种基于膜处理的实验室废水处理系统设有鼓风机，对膜池进行鼓风曝气，防止污染物附着在膜上，延长膜使用寿命。
