申请日2015.03.23
公开(公告)日2015.07.29
IPC分类号C02F9/14
摘要
本实用新型属于污水处理领域，尤其涉及一种智能高效污水处理系统。所述系统包括池体，池体内通过隔板由左至右依次隔离为沉淀池、曝气池、生物膜反应池、消毒池和控制室，沉淀池、曝气池、生物膜反应池、消毒池之间的隔板顶部为滤网，沉淀池、曝气池、生物膜反应池、消毒池和控制室内均设有扶梯，沉淀池、曝气池、生物膜反应池、消毒池和控制室上方设有太阳能电池板，沉淀池与进水管连通，沉淀池下方设有排泥管，消毒池下方设有出水管;进水管上设有第一流量计，出水管下方设有第二流量计，控制室内设有控制装置。本实用新型设计合理，可以远距离遥控工作并及时采集数据，自动化程度高，同时也可采用自身太阳能电池板进行供电，节约能源。

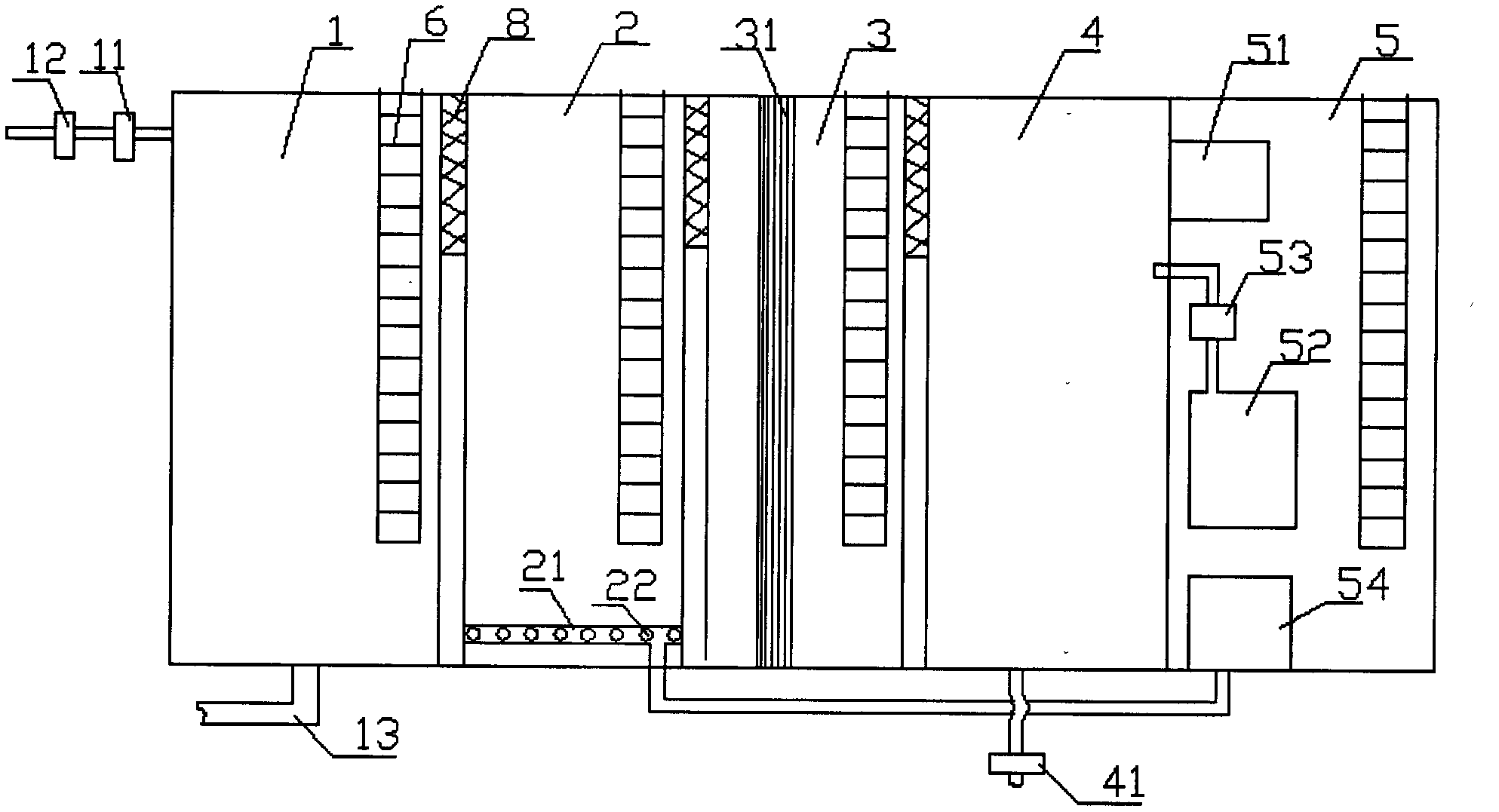

摘要附图
权利要求书
1.一种智能高效污水处理系统，其特征在于，包括池体，所述池体内通过隔板由左至右依次隔离为沉淀池、曝气池、生物膜反应池、消毒池和控制室，沉淀池、曝气池、生物膜反应池、消毒池之间的隔板顶部为滤网，沉淀池、曝气池、生物膜反应池、消毒池和控制室内均设有扶梯，沉淀池、曝气池、生物膜反应池、消毒池和控制室上方设有太阳能电池板，沉淀池与进水管连通，沉淀池下方设有排泥管，消毒池下方设有出水管;进水管上设有第一流量计，出水管下方设有第二流量计，控制室内设有控制装置，第一流量计和第二流量计分别与第一无线信号发射器连接，第一无线信号发射器与第一无线信号接收器连接，控制装置与第二无线信号接收器连接，第二无线信号接收器与第二无线信号发射器连接。
2.根据权利要求1所述的智能高效污水处理系统，其特征在于，所述进水管上还设有电磁阀，电磁阀与控制装置连接。
3.根据权利要求1所述的智能高效污水处理系统，其特征在于，所述的曝气池底部设有曝气管，曝气管与控制室内的风机连接，曝气管上设有出气孔，风机与控制装置连接。
4.根据权利要求1所述的智能高效污水处理系统，其特征在于，所述的生物膜反应池内设有生物滤膜组。
5.根据权利要求1所述的智能高效污水处理系统，其特征在于，所述的控制室内还设有消毒剂箱，消毒剂箱通过管道与消毒池通过管道连接，管道上设有泵，泵与控制装置连接。
说明书
智能高效污水处理系统
技术领域
本实用新型属于污水处理领域，尤其涉及一种智能高效污水处理系统。
背景技术
现有技术中污水处理设备种类较多，对生活污水和工业废水进行处理，但是现有技术中的 污水处理设备功能单一，多通过数次沉淀、过滤和物理吸附来实现污水中水与杂质的分离，工 序多、耗时长，而且最终处理结果让人不甚满意。
实用新型内容
本实用新型的目的是：提供一种可远距离操控、自动化程度高、污水处理效果好的智能高 效污水处理系统。
本实用新型的技术方案是：一种智能高效污水处理系统，包括池体，池体内通过隔板由左 至右依次隔离为沉淀池、曝气池、生物膜反应池、消毒池和控制室，沉淀池、曝气池、生物膜 反应池、消毒池之间的隔板顶部为滤网，沉淀池、曝气池、生物膜反应池、消毒池和控制室内 均设有扶梯，沉淀池、曝气池、生物膜反应池、消毒池和控制室上方设有太阳能电池板，沉淀 池与进水管连通，沉淀池下方设有排泥管，消毒池下方设有出水管;进水管上设有第一流量计， 出水管下方设有第二流量计，控制室内设有控制装置，第一流量计和第二流量计分别与第一无 线信号发射器连接，第一无线信号发射器与第一无线信号接收器连接，控制装置与第二无线信 号接收器连接，第二无线信号接收器与第二无线信号发射器连接。
优选的，所述进水管上还设有电磁阀，电磁阀与控制装置连接。
优选的，所述的曝气池底部设有曝气管，曝气管与控制室内的风机连接，曝气管上设有出 气孔，风机与控制装置连接。
优选的，所述的生物膜反应池内设有生物滤膜组。
优选的，所述的控制室内还设有消毒剂箱，消毒剂箱通过管道与消毒池通过管道连接，管 道上设有泵，泵与控制装置连接。
工作时，控制装置控制进水管上的电磁阀打开，污水从进水管进入沉淀池内，同时第一流 量计计量污水流量，当污水进入量达到一定量时，控制装置控制电磁阀关闭，污水在沉淀池沉 淀一定时间后，从隔板顶部的滤网进入曝气池内，沉淀池底部的污泥从排泥管排出，控制装置 控制风机对曝气管通气，曝气管的气体从出气孔排出，对曝气池内活性污泥内的好氧细菌供氧， 好氧细菌对污水内的有机质进行分解达到净化水质的目的，曝气池的水通过隔板顶部的滤网进 入生物膜反应池内，再次经过生物滤膜组的处理后，通过隔板顶部的滤网进入消毒池内，控制 装置控制泵将消毒剂箱内的消毒剂泵入消毒池，对水进行消毒处理，待水质达标后，从出水管 排出，第二流量计计量出水量。
扶梯的设置方便工作人员进入相应池体内进行设备检修，太阳能电池板平时将太阳能转化 为电能，供给风机、泵和控制装置用电。
控制装置对风机、泵和电磁阀的控制，可以通过第二无线信号接收、发射装置来实现：第 二无线信号发射装置发送信号，第二无线信号接收装置接收信号，并传递至控制装置，控制装 置进而控制风机、泵和电磁阀实现相应动作。
第一流量计和第二流量计计量本实用新型的进水量和出水量，通过第一无线信号发射器无 线传递至第一无线信号接收器，方便工作人员远距离采集数据。
本实用新型与现有技术相比，具有如下优点：结构简单，设计合理，可以远距离遥控工作 并及时采集数据，自动化程度高，同时也可采用自身太阳能电池板进行供电，节约能源。
