申请日2015.10.12
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本实用新型提供一种新型多功能医院污水处理设备，包括调节池，化粪池，消毒池，进水管，连接管，排水管，信号发射器，检测器，加氯管，加氯机，生物处理模块和显示调节装置，所述的调节池、化粪池和消毒池自前向后依次排列并通过连接管连接;所述的进水管连接调节池上部;所述的排水管连接消毒池底部;所述的加氯机设置在消毒池外部并通过加氯管与消毒池串联;所述的检测器设置在消毒池底部;所述的生物处理模块设置在检测器的左侧。本实用新型通过发电机和沼气收集孔的设置，增加了该污水处理设备的发电功能，通过检测器、信号发射器和显示调节装置的设置，增加了该设备的智能化程度，并且更有利于调节。
权利要求书

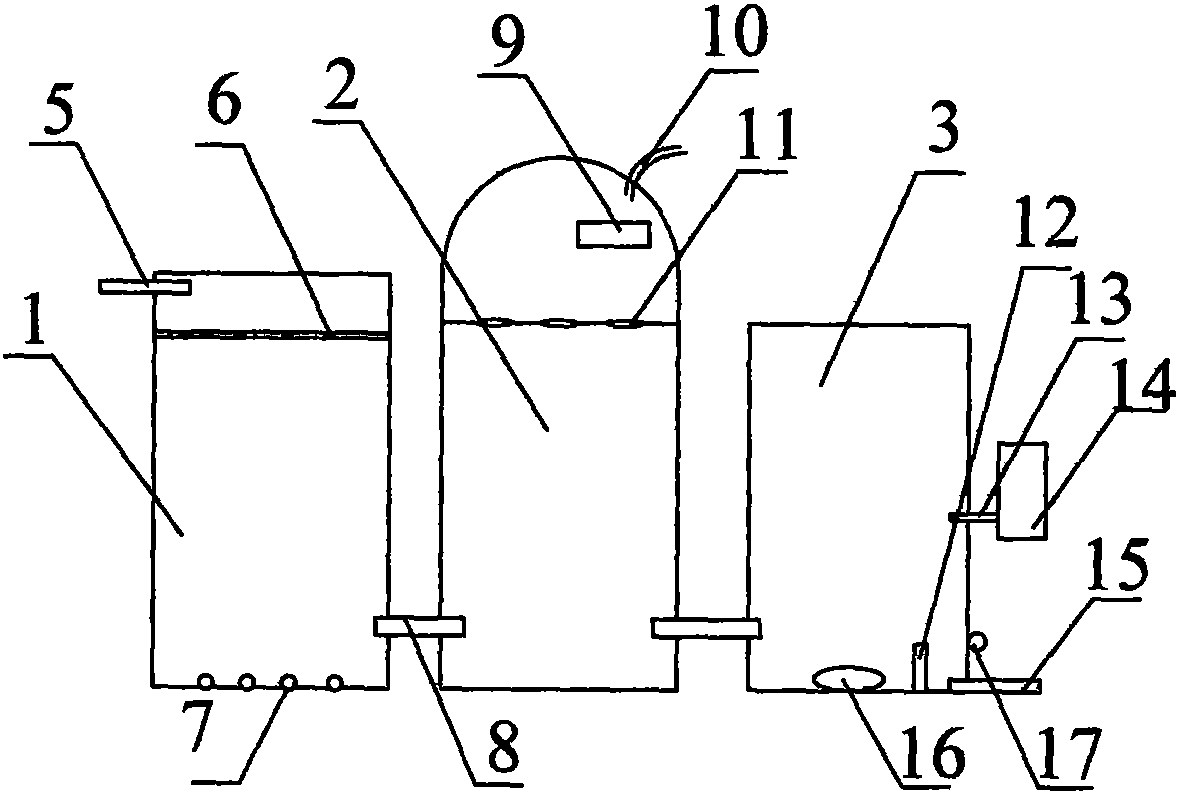

1.一种新型多功能医院污水处理设备，其特征在于，该新型多功能医院污水处理设备包括调节池(1)，化粪池(2)，消毒池(3)，进水管(5)，连接管(8)，排水管(15)，信号发射器(17)，检测器(12)，加氯管(13)，加氯机(14)，生物处理模块(16)和显示调节装置(4)，所述的调节池(1)、化粪池(2)和消毒池(3)自前向后依次排列并通过连接管(8)连接;所述的进水管(5)连接调节池(1)上部;所述的排水管(15)连接消毒池(3)底部;所述的显示调节装置(4)通过信号发射器(17)与调节池(1)、化粪池(2) 和消毒池(3)远程信号连接;所述的加氯机(14)设置在消毒池(3)外部并通过加氯管(13)与消毒池(3)串联;所述的检测器(12)设置在消毒池(3) 底部;所述的生物处理模块(16)设置在检测器(12)的左侧，所述的调节池 (1)包括挡网(6)和喷水孔(7)，所述的挡网(6)设置在调节池(1)的上部、进水管(5)的下方;所述的喷水孔(7)设置在调节池(1)的底部。
2.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的显示调节装置(4)包括显示屏(41)，开关(42)，信号接收器(43)和调节按键(44)，所述的显示屏(41)设置在显示调节装置(4)的正面上方;所述的开关(42)设置在显示屏(41)的左下方;所述的调节按键(44)设置在开关(42)的右侧;所述的信号接收器(43)设置在显示调节装置(4)的底部。
3.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的化粪池(2)具体采用沼气化粪池。
4.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的化粪池(2)包括收集孔(11)，发电机(9)和输出电缆(10)，所述的收集孔(11)设置在化粪池(2)的弧形顶处;所述的发电机(9)设置在收集孔 (11)的上方;所述的输出电缆(10)连接发电机(9)和外部电路。
5.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的生物处理模块(16)具体采用膜-生物反应器;所述的生物处理模块(16)具体采用分置式MBR或一体式MBR的一种。
6.如权利要求2所述的新型多功能医院污水处理设备，其特征在于，所述的显示屏(41)具体采用一个多点电容式触摸屏。
7.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的信号发射器(17)具体采用红外线发射器。
8.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的喷水孔(7)具体采用直径为3cm至5cm的圆形通孔;所述的喷水孔(7)具体采用多个。
9.如权利要求1所述的新型多功能医院污水处理设备，其特征在于，所述的加氯机(14)具体采用真空加氯机。
说明书
一种新型多功能医院污水处理设备
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种新型多功能医院污水处理设备。
背景技术
医院污水一般由来自包括病房、门诊室、实验室、化验室、食堂、浴室、卫生间、试剂室、洗衣房等场所排放的污水组成，污水中除含有大量病菌、病毒、寄生虫外和化学药剂，还含有许多有机的和无机的污染物，如各种药物、消毒剂等污染物，成份较为复杂具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒未达标，而直接排入水体，会对周围水域及土壤等造成较为严重的污染，引发各种疾病及传染病，严重危害人们的身体健康。因此需要对医院污水进行专业化处理，但是现有的医院污水处理设备存在着功能单一，净化效果差，智能化程度低的问题。
因此，发明一种新型多功能医院污水处理设备显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种新型多功能医院污水处理设备，以解决现有的现有的医院污水处理设备功能单一，净化效果差，智能化程度低的问题。一种新型多功能医院污水处理设备，包括调节池，化粪池，消毒池，进水管，连接管，排水管，信号发射器，检测器，加氯管，加氯机，生物处理模块和显示调节装置，所述的调节池、化粪池和消毒池自前向后依次排列并通过连接管连接;所述的进水管连接调节池上部;所述的排水管连接消毒池底部;所述的显示调节装置通过信号发射器与调节池、化粪池和消毒池远程信号连接;所述的加氯机设置在消毒池外部并通过加氯管与消毒池串联;所述的检测器设置在消毒池底部;所述的生物处理模块设置在检测器的左侧，所述的调节池包括挡网和喷水孔，所述的挡网设置在调节池的上部、进水管的下方;所述的喷水孔设置在调节池的底部。
所述的显示调节装置包括显示屏，开关，信号接收器和调节按键，所述的显示屏设置在显示调节装置的正面上方;所述的开关设置在显示屏的左下方;所述的调节按键设置在开关的右侧;所述的信号接收器设置在显示调节装置的底部。
所述的化粪池具体采用沼气化粪池，有利于提高处理效率和产生清洁能源，进一步有利于资源的反复利用和可持续发展。
所述的化粪池还包括收集孔，发电机和输出电缆，所述的收集孔设置在化粪池的弧形顶处;所述的发电机设置在收集孔的上方;所述的输出电缆连接发电机和外部电路。
所述的生物处理模块具体采用膜-生物反应器;所述的生物处理模块具体采用分置式MBR或一体式MBR的一种，具有消毒效果好，污泥残留少的特点，有利于污水净化和清理。
所述的显示屏具体采用一个多点电容式触摸屏，有利于清晰准确的显示信息和方便调节。
所述的信号发射器具体采用红外线发射器，有利于准确、快速的发送信息。
所述的喷水孔具体采用直径为3cm至5cm的圆形通孔;所述的喷水孔具体采用多个，有助于搅拌调节池内污水，避免沉淀。
所述的加氯机具体采用真空加氯机，有利于在无氧和真空条件下工作。
与现有技术相比，本实用新型具有如下有益效果：本实用新型通过发电机和沼气收集孔的设置，增加了该污水处理设备的发电功能，通过检测器、信号发射器和显示调节装置的设置，增加了该设备的智能化程度，并且更有利于调节。
