申请日2015.03.20
公开(公告)日2015.08.26
IPC分类号C02F9/08
摘要
本实用新型提供一种多波段微波紫外线污水回用处理装置，其包括：通过管道依次连接的初级过滤装置、膜过滤装置、多波段微波紫外线杀菌装置、蓄水装置，所述多波段微波紫外线污水回用处理装置还包括反洗通路，该反洗通路的一端与所述蓄水装置的反洗水出口连接，另一端与所述膜过滤装置的出水口连接。本实用新型提供的多波段微波紫外线污水回用处理装置设计合理，占地面积小，杀菌更彻底，并且避免了光复活现象，从而能够高效经济地对污水进行回用处理，可以普遍应用于多种轻度水污染行业的污水回收处理中。

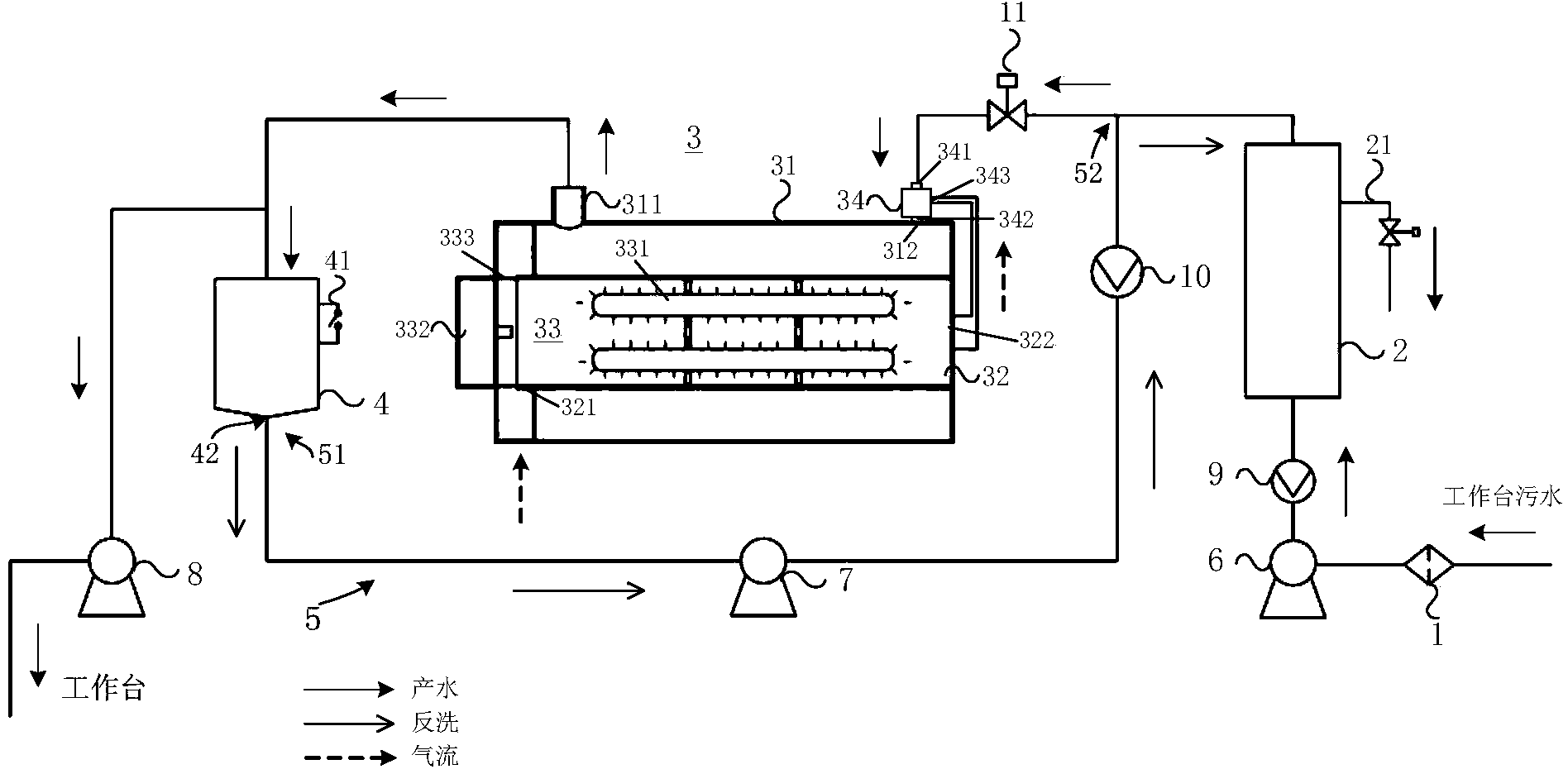

摘要附图
权利要求书
1.一种多波段微波紫外线污水回用处理装置，其特征在于，包括：通过管道依次连接的初级过滤装置、膜过滤装置、多波段微波紫外线杀菌装置、蓄水装置，所述多波段微波紫外线污水回用处理装置还包括反洗通路，该反洗通路的一端与所述蓄水装置的反洗水出口连接，另一端与所述膜过滤装置的出水口连接，其中，所述多波段微波紫外线杀菌装置包括：
水箱，该水箱的出水口与所述蓄水装置连接，该水箱的进水口设有气水混合装置，使得该气水混合装置的进水口与所述膜过滤装置的出水口连接，该气水混合装置的出水口与该水箱的进水口连接;
透明通气管，该透明通气管设置在所述水箱内，其入气口与空气源或氧气源连接，其出气口与所述气水混合装置的进气口连接;
多波段微波紫外线发生装置，该多波段微波紫外线发生装置中的用于产生紫外线的灯管设置在所述透明通气管内，并至少产生253.7nm的紫外线和185nm的紫外线。
2.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，所述多波段微波紫外线发生装置包括微波发射器、耦合器、无极灯管，其中，所述微波发射器产生的微波通过所述耦合器进入所述无极灯管内，并激活该无极灯管内的工作介质，使其至少产生253.7nm的紫外线和185nm的紫外线。
3.如权利要求2所述的多波段微波紫外线污水回用处理装置，其特征在于，所述微波发射器产生2450MHz的微波。
4.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，所述透明通气管的入气口设有气体过滤器。
5.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，所述蓄水装置的进水口或出水口通过管道延伸至使用清洁水的工作台。
6.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，在所述初级过滤装置和所述膜过滤装置之间的管道中以及在所述反洗通路中设有增压泵。
7.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，在所述膜过滤装置的进水口以及在所述反洗通路的所述另一端设有单向阀，并且所述膜过滤装置还设有排污管道。
8.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，所述气水混合装置的进水口设有产水阀。
9.如权利要求1所述的多波段微波紫外线污水回用处理装置，其特征在于，所述蓄水装置内设有水位限制开关，当该蓄水装置中的水位达到预定高度时，该水位限制开关打开，使该蓄水装置中的水流入所述反洗通路中。
10.如权利要求1-9中的任一权利要求所述的多波段微波紫外线污水回用处理装置，其特征在于，还包括控制电路，该控制电路用于自动控制所述污水回用处理装置的产水和反洗过程。
说明书
多波段微波紫外线污水回用处理装置
技术领域
本实用新型涉及轻度水污染行业的污水处理设备领域，具体涉及一种多 波段微波紫外线污水回用处理装置。
背景技术
一直以来，食品、酿酒、水产养殖等行业的企业在生产、运营过程中， 会产生轻度污染的水，为了使这些水再利用需要对其进行净化处理。例如， 食品厂等液体灌装企业在生产灌装过程中，冲洗灌装容器的工艺中会产生大 量的冲洗废水。然而，大部分企业选择将冲洗水直接排掉，从而浪费了大量 的水资源;也有一部分企业将冲洗废水统一存放，再经过过滤装置集中处理。 但是，这种处理方法的缺点是，介质过滤反洗困难，微生物堆积会使水体变 臭，需定期用人工将介质取出淘洗或更换，并且由于所用杀菌剂会有残留， 会引起水体的二次污染，以及体积庞大笨重，人工占用多等等。现在市面上 虽然出现了一些经济有效的净化设备，但仍存在杀菌不彻底，杀菌有死角， 且光复活现象严重等缺点。
实用新型内容
本实用新型就是为解决上述技术问题而做出的，其目的在于提供一种对 轻度污染污水进行经济高效的过滤、杀菌直至达到自来水标准的多波段微波 紫外线污水回用处理装置。
为了实现上述目的，本实用新型提供一种多波段微波紫外线污水回用处 理装置，其包括：通过管道依次连接的初级过滤装置、膜过滤装置、多波段 微波紫外线杀菌装置、蓄水装置，所述多波段微波紫外线污水回用处理装置 还包括反洗通路，该反洗通路的一端与所述蓄水装置的反洗水出口连接，另 一端与所述膜过滤装置的出水口连接，其中，所述多波段紫外杀菌装置包括： 水箱，该水箱的出水口与所述蓄水装置连接，该水箱的进水口设有气水混合 装置，使得该气水混合装置的进水口与所述膜过滤装置的出水口连接，该气 水混合装置的出水口与该水箱的进水口连接;透明通气管，该透明通气管设 置在所述水箱内，其入气口与空气源或氧气源连接，其出气口与所述气水混 合装置的进气口连接;多波段微波紫外线发生装置，该多波段微波紫外线发 生装置中的用于产生紫外线的灯管设置在所述透明通气管内，并至少产生 253.7nm的紫外线和185nm的紫外线。
优选地，所述多波段微波紫外线发生装置可以包括微波发射器、耦合器、 无极灯管，其中，所述微波发射器产生的微波通过所述耦合器进入所述无极 灯管内，并激活该无极灯管内的工作介质，使其至少产生253.7nm的紫外线 和185nm的紫外线。进一步优选地，所述微波发射器可以产生2450MHz的 微波。
另外，优选地，所述透明通气管的入气口可以设有气体过滤器。
另外，优选地，所述蓄水装置的进水口或出水口可以通过管道延伸至使 用清洁水的工作台。另外，优选地，所述蓄水装置内可以设有水位限制开关， 当该蓄水装置中的水位达到预定高度时，该水位限制开关打开，使该蓄水装 置中的水流入所述反洗通路中。
另外，优选地，在所述初级过滤装置和所述膜过滤装置之间的管道中以 及在所述反洗通路中设有增压泵。
另外，优选地，在所述膜过滤装置的进水口以及在所述反洗通路的所述 另一端可以设有单向阀，所述膜过滤装置还可以设有排污管道。
另外，优选地，所述气水混合装置的进水口可以设有产水阀。
另外，优选地，本实用新型所述的多波段微波紫外线污水回用处理装置 还可以包括控制电路，该控制电路用于自动控制所述多波段微波紫外线污水 回用处理装置的产水和反洗过程。
从上面的描述和实践可知，本实用新型提供的多波段微波紫外线污水回 用处理装置首先通过初级过滤装置和膜过滤装置对污水中进行初步处理，然 后通过多波段微波紫外线杀菌装置对污水进行精处理，由于该多波段微波紫 外线杀菌装置中的多波段微波紫外线发生装置至少产生253.7nm的紫外线和 185nm的紫外线，能够对污水进行多重杀菌，相比于市场上一般的紫外线杀 菌装置，杀菌效率更高。除此之外，上述多波段微波紫外线杀菌装置中还设 有透明通气管和气水混合装置，由空气源或氧气源通入的气体在透明通气管 中与紫外线进行反应生成臭氧，然后进入气水混合装置与污水均匀混合，实 现臭氧杀菌，臭氧的弥漫性恰好弥补由于紫外线只沿直线传播，消毒有死角 的缺点。此外，臭氧还具有持续杀菌能力，又再次弥补253.7nm波段紫外线 存在的光复活现象。另外，还设置了反冲洗通路，实现了自动反冲洗，从而 降低人工劳动强度，减少了生产成本。综上所述，本实用新型提供的多波段 微波紫外线污水回用处理装置设计合理，占地面积小，杀菌更彻底，并且避 免了光复活现象，从而能够高效经济地对污水进行回用处理，可以普遍应用 于多种轻度水污染行业的污水回收处理中。
