申请日2015.03.20
公开(公告)日2015.07.15
IPC分类号C02F1/52; C02F9/04; C02F1/72; C02F1/44
摘要
一种使用密封套和复位弹簧的污水处理设备及其使用方法，所述设备包括主罐体和可拆卸地与所述主罐体下部附接的下罐体，主罐体的上部设置有上水口，下罐体的下部设置有下水口，所述主罐体和所述下罐体的接合处外周设置有密封套以将所述主罐体和所述下罐体的接合处密封，所述密封套为橡胶密封套;其中，在所述主罐体中安装有层式污水处理执行装置，所述层式污水处理执行装置通过安装机构而安装于所述主罐体的侧壁上;其中，所述层式污水处理执行装置的顶部边缘处设置有安装角部，所述安装角部的包括上侧的顶开斜面和下侧的承载平面。

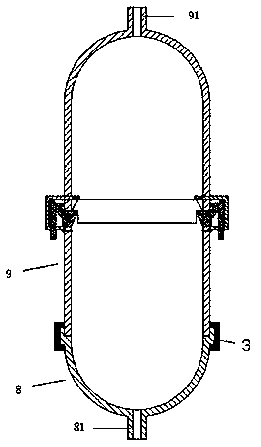

摘要附图
权利要求书
1.一种使用密封套和复位弹簧的污水处理设备，包括主罐体(9)和可拆卸地与所述主罐体(9)下部附接的下罐体(8)，主罐体(9)的上部设置有上水口(91)，下罐体(8)的下部设置有下水口(81)，所述主罐体(9)和所述下罐体(8)的接合处外周设置有密封套(3)以将所述主罐体(9)和所述下罐体(8)的接合处密封，所述密封套(3)为橡胶密封套;其中，在所述主罐体(9)中安装有层式污水处理执行装置(92)，所述层式污水处理执行装置(92)通过安装机构(7)而安装于所述主罐体(9)的侧壁上;其中，所述层式污水处理执行装置(92)的顶部边缘处设置有安装角部(921)，所述安装角部(921)的包括上侧的顶开斜面(9211)和下侧的承载平面(9212)，所述安装机构(7)包括外部安装壳体(71)、操作杆(72)、复位弹簧(4)、滑动块(73)以及弹性元件(74)，所述外部安装壳体(71)包括上壳体板(711)和下壳体板(712)，上壳体板(711)穿过所述主罐体(9)的侧壁中的通孔而延伸插入所述主罐体(9)的内腔中，并且上壳体板(711)位于所述主罐体(9)的内腔中的末端通过弹性件(713)而连接有用于按压在所述层式污水处理执行装置(92)的上表面上的压下板(714)，所述下壳体板(712)的端部通过紧固件而与所述主罐体(9)的侧壁固定连接;所述复位弹簧(4)设置在操作杆(72)的上方且与所述上壳体板(711)固定连接以将所述操作杆(72)向下顶压;所述滑动块(73)一体式地设置有中间滑动部、在所述中间滑动部内侧的与所述安装角部(921)对应的承载角部、以及从所述中间滑动部的上部向外侧延伸的指状部，所述指状部包括通过所述指状部的倾斜延伸部(736)而与所述中间滑动部隔开的竖直壁部，所述承载角部包括下侧的用于与所述顶开斜面(9211)滑动配合的避让斜面(734)、以及上侧的用于与所述承载平面(9212)接合的承载台肩(735)，所述中间滑动部包括上滑动平面和与所述上滑动平面平行的下滑动平面，所述上滑动平面与所述承载台肩(735)的上表面形成同一上部平面，由此，所述同一上部平面与所述下部滑动平面能够分别与位于所述主罐体(9)的侧壁中的滑动安装孔的上侧内孔面和下侧内孔面滑动配合，所述下壳体板(712)的上侧表面与所述下侧内孔面平齐从而形成同一下部平面，由此，所述下部滑动平面能够在所述同一下部平面上滑动;所述竖直壁部的外侧面(731)、所述倾斜延伸部(736)的外侧面(732)以及所述中间滑动部的下部外侧表面(733)组成用于与所述操作杆(72)接合的连续的轮廓表面;所述操作杆(72)的内侧表面包括顶部的推压斜面(721)以及在下侧与所述推压斜面(721)连接的竖直方向的受压平面(722);所述弹性元件(74)设置于所述竖直壁部的内侧面(737)与所述主罐体(9)的所述侧壁的外侧之间以将所述滑动块(73)向外推压;所述外侧面(731)与所述受压平面(722)接合时，所述承载角部伸出于所述滑动安装孔以承载所述层式污水处理执行装置(92)，所述下部外侧表面(733)与所述受压平面(722)接合时，所述承载角部回缩至所述滑动安装孔中以允许所述层式污水处理执行装置(92)移除，所述倾斜延伸部(736)的外侧面(732)与所述推压斜面(721)接合时，所述承载角部处于伸出位置与回缩位置之间的过渡位置。
2.如权利要求1所述的使用密封套和复位弹簧的污水处理设备，其中，所述安装角部(921)的尖端部安装有弹性接合部件(922)用以与所述主罐体(9)的侧壁内侧弹性接合。
3.如权利要求1或2所述的使用密封套和复位弹簧的污水处理设备，所述层式污水处理执行装置(92)包括由下列项所组成的组中的一个或多个：沉淀絮凝装置、反向渗透污水处理装置、或接触氧化装置。
4.如权利要求1至3中任一项所述的使用密封套和复位弹簧的污水处理设备的使用方法，其中，当需要移除所述层式污水处理执行装置(92)时，先取下密封套(3)，再将所述下罐体(8)卸下，然后通过所述复位弹簧(4)使得所述操作杆(72)向下顶压从而将所述操作杆(72)下拉，从而利用工具将所述层式污水处理执行装置(92)下拉并从所述主罐体(9)的下部开口移除;当需要安装所述层式污水处理执行装置(92)时，利用工具将所述层式污水处理执行装置(92)向上推顶，从而使得所述层式污水处理执行装置(92)的上表面与所述压下板(714)接触，此时，所述承载台肩(735)与所述承载平面(9212)接合，由此使得所述层式污水处理执行装置(92)安装在位。
5.如权利要求4所述的方法，其中，所述工具为杆式推拉装置。
说明书
一种使用密封套和复位弹簧的污水处理设备及其使用方法
技术领域
本发明涉及污水处理领域，具体为一种使用密封套和复位弹簧的污水处理设备及其使用方法。
背景技术
污水处理设备中具有很多层式的处理执行装置。这些处理装置的拆装维护往往较为复杂，给维护带来不便以及高昂的成本。对于现有的污水处理设备(例如污水处理罐)的制造，由于大部分部件依赖于现有的生产线，因此给设备的改造带来困难。
发明内容
本发明旨在提供一种使用密封套和复位弹簧的污水处理设备及其使用方法，其能够方便执行设备的更换，并且便于利用目前已有的污水处理设备部件进行设备升级改造。
根据本发明的一方面，一种使用密封套和复位弹簧的污水处理设备，包括主罐体和可拆卸地与所述主罐体下部附接的下罐体，主罐体的上部设置有上水口，下罐体的下部设置有下水口，所述主罐体和所述下罐体的接合处外周设置有密封套以将所述主罐体和所述下罐体的接合处密封，所述密封套为橡胶密封套;其中，在所述主罐体中安装有层式污水处理执行装置，所述层式污水处理执行装置通过安装机构而安装于所述主罐体的侧壁上;其中，所述层式污水处理执行装置的顶部边缘处设置有安装角部，所述安装角部的包括上侧的顶开斜面和下侧的承载平面，所述安装机构包括外部安装壳体、操作杆、复位弹簧、滑动块以及弹性元件，所述外部安装壳体包括上壳体板和下壳体板，上壳体板穿过所述主罐体的侧壁中的通孔而延伸插入所述主罐体的内腔中，并且上壳体板位于所述主罐体的内腔中的末端通过弹性件而连接有用于按压在所述层式污水处理执行装置的上表面上的压下板，所述下壳体板的端部通过紧固件而与所述主罐体的侧壁固定连接;所述复位弹簧设置在操作杆的上方且与所述上壳体板固定连接以将所述操作杆向下顶压;所述滑动块一体式地设置有中间滑动部、在所述中间滑动部内侧的与所述安装角部对应的承载角部、以及从所述中间滑动部的上部向外侧延伸的指状部，所述指状部包括通过所述指状部的倾斜延伸部而与所述中间滑动部隔开的竖直壁部，所述承载角部包括下侧的用于与所述顶开斜面滑动配合的避让斜面、以及上侧的用于与所述承载平面接合的承载台肩，所述中间滑动部包括上滑动平面和与所述上滑动平面平行的下滑动平面，所述上滑动平面与所述承载台肩的上表面形成同一上部平面，由此，所述同一上部平面与所述下部滑动平面能够分别与位于所述主罐体的侧壁中的滑动安装孔的上侧内孔面和下侧内孔面滑动配合，所述下壳体板的上侧表面与所述下侧内孔面平齐从而形成同一下部平面，由此，所述下部滑动平面能够在所述同一下部平面上滑动;所述竖直壁部的外侧面、所述倾斜延伸部的外侧面以及所述中间滑动部的下部外侧表面组成用于与所述操作杆接合的连续的轮廓表面;所述操作杆的内侧表面包括顶部的推压斜面以及在下侧与所述推压斜面连接的竖直方向的受压平面;所述弹性元件设置于所述竖直壁部的内侧面与所述主罐体的所述侧壁的外侧之间以将所述滑动块向外推压;所述外侧面与所述受压平面接合时，所述承载角部伸出于所述滑动安装孔以承载所述层式污水处理执行装置，所述下部外侧表面与所述受压平面接合时，所述承载角部回缩至所述滑动安装孔中以允许所述层式污水处理执行装置移除，所述倾斜延伸部的外侧面与所述推压斜面接合时，所述承载角部处于伸出位置与回缩位置之间的过渡位置。
根据本发明的另一方面，上述设备的使用方法，其中，当需要移除所述层式污水处理执行装置时，先取下密封套，再将所述下罐体卸下，然后通过所述复位弹簧使得所述操作杆向下顶压从而将所述操作杆下拉，从而利用工具将所述层式污水处理执行装置下拉并从所述主罐体的下部开口移除;当需要安装所述层式污水处理执行装置时，利用工具将所述层式污水处理执行装置向上推顶，从而使得所述层式污水处理执行装置的上表面与所述压下板接触，此时，所述承载台肩与所述承载平面接合，由此使得所述层式污水处理执行装置安装在位。
通过上述方案，由于仅需要在现有的污水处理设备的罐体侧壁上开设通孔和滑动孔即可将安装机构安装在位，从而利用特殊制作的污水处理执行装置，便可实现整个设备的升级改造。而且，该设备的处理执行装置能够仅利用长杆工具就可实现更换，方便高效。利用具有弹性的下压板，能够方便手动操作时感知安装到位的信号，并且允许在安装过程中一定幅度的位置变动。
