申请日2015.03.20
公开(公告)日2015.09.02
IPC分类号C02F9/10
摘要
一种高核密度电解质污水处理装置，涉及到污水处理领域，待处理污水由污水池依次经机械式过滤器过滤、污水加热器加热到特定温度后送入到污水处理桶内，污水处理桶内设有污水循环室和负压室，污水循环室内部设置有处理污水的高密度电解质模块组。本实用新型中，加热到特定温度的污水循环通过高密度电解质模块组时，高密度电解质模块组中的电解质膜中的活性基团在温差的“负压拉拽作用”下，在废水循环侧与来水中的水分子结合，而在清水侧分离，从而实现了水分子的迁移，达到净化废水的目的，具有出水水质好、出水回用率达到85--90%、结构紧凑、安装灵活、自动化管理程度高等优点。
摘要附图
权利要求书

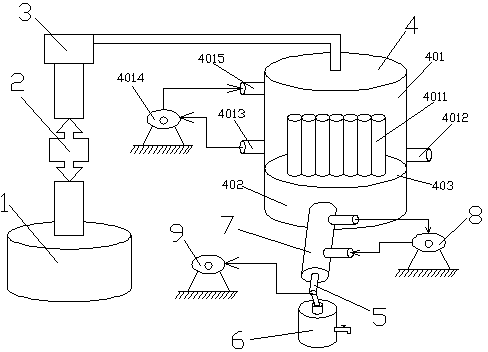

1.一种高核密度电解质污水处理装置，其特征在于：包括一污水处理桶(4)，待处理污水由污水池(1)依次经机械式过滤器(2)过滤、污水加热器(3)加热到特定温度后送入到污水处理桶(4)内，所述污水处理桶(4)内设有表面覆盖无孔膜的隔板(403)，该隔板(403)将其内部空间分隔为相互独立的污水循环室(401)和负压室(402)，其中，位于上部的污水循环室(401)内部设置有处理污水的高密度电解质模块组(4011)，其侧壁上分别设置有排渣管道(4012)、循环出水管(4013)和循环进水管(4015)，且循环出水管(4013)和循环进水管(4015)之间连接有污水循环泵(4014)，以驱动污水在污水循环室(401)内循环流动;位于下部的负压室(402)上设置有与真空泵(9)连接的抽气管(5)，且抽气管(5)的末端连接有净水桶(6)，抽气管(5)的外壁包裹有导热管(7)，导热管(7)的两端分别与循环降温泵(8)的输出端和输入端连接，以对抽气管(5)内的水蒸气冷凝为净水流入到净水桶内。
2.根据权利要求1所述的一种高核密度电解质污水处理装置，其特征在于：所述导热管(7)与抽气管(5)为同心圆结构。
3.根据权利要求1所述的一种高核密度电解质污水处理装置，其特征在于：所述机械式过滤器(2)包括一控制器(202)、污水进口(201)、污水出口(203)和排渣出口(204)，其中，污水进口(201)和污水出口(203)对称设置在控制器(202)的两侧，排渣出口(204)设置在控制器(202)的下方。
4.根据权利要求3所述的一种高核密度电解质污水处理装置，其特征在于：所述污水进口(201)上设置有检测污水压力的水压表(205)。
说明书
一种高核密度电解质污水处理装置
技术领域
本实用新型涉及到污水处理领域的设备，具体的说是一种高核密度电解质污水处理装置。
背景技术
随着水资源的不断紧缺和对环境污染治理的不断加强，人们已经重点关注工业污水的治理的工作，污水有千万种，种种表面相似，水质可千差万别。目前用于治理工业中、高难度的污水的方法大体可分为：絮凝剂降解法、生物过滤池法、生物接触氧化法、厌氧好氧法、各类膜过滤等，这些方法大都是将社会上的已有技术生搬硬套的用于工业废水治理中，由于存在有制造成本高、工艺流程长、占地面积大、不宜管理的缺陷，还治理不了的“癌症”工业废水，使其在工业区、重工业区难以推广。
实用新型内容
为解决现有技术中的污水处理方法存在的各种缺陷难以大规模推广的问题，本实用新型提供了一种高核密度电解质污水处理装置，该装置具有制造成本低、纯物理方法进行处理、工艺流程简单、自动化管理程度高、出水水质好、出水回用率85--90%、结构紧凑、安装灵活、宜于管理使用等优点。
本实用新型为解决上述技术问题采用的技术方案为：一种高核密度电解质污水处理装置，包括一污水处理桶，待处理污水由污水池依次经机械式过滤器过滤、污水加热器加热到特定温度后送入到污水处理桶内，所述污水处理桶内设有表面覆盖无孔膜的隔板，该隔板将其内部空间分隔为相互独立的污水循环室和负压室，其中，位于上部的污水循环室内部设置有处理污水的高密度电解质模块组，其侧壁上分别设置有排渣管道、循环出水管和循环进水管，且循环出水管和循环进水管之间连接有污水循环泵，以驱动污水在污水循环室内循环流动;位于下部的负压室上设置有与真空泵连接的抽气管，且抽气管的末端连接有净水桶，抽气管的外壁包裹有导热管，导热管的两端分别与循环降温泵的输出端和输入端连接，以对抽气管内的水蒸气冷凝为净水流入到净水桶内。
所述导热管与抽气管为同心圆结构。
所述机械式过滤器包括一控制器、污水进口、污水出口和排渣出口，其中，污水进口和污水出口对称设置在控制器的两侧，排渣出口设置在控制器的下方。
所述污水进口上设置有检测污水压力的水压表。
本实用新型的工作原理为：当污水循环室的污水温度达到一定值时，污水在膜一侧流动，高密度电解质模块组中的电解质膜中的活性基团在温差的“负压拉拽作用”下，在废水侧与来水中的水分子结合，而在清水侧分离，从而实现了水分子的迁移，达到净化废水的目的。
有益效果：本实用新型通过将污水加热到特定温度后循环通过高密度电解质模块组，同时在另一侧设置负压室，使得高密度电解质模块组中的电解质膜中的活性基团在温差的“负压拉拽作用”下，在废水循环侧与来水中的水分子结合，而在清水侧分离，从而实现了水分子的迁移，达到净化废水的目的，纯物理方法进行对污水进行处理，工艺流程简单，出水水质好，出水回用率达到85--90%，同时，结构紧凑、安装灵活、自动化管理程度高，便于管理使用。
