申请日2015.03.19
公开(公告)日2015.06.17
IPC分类号C02F9/14; C02F1/56; C02F1/52
摘要
本发明公开了一种可移动餐饮废水处理系统，包括可移动平台1、三级废水处理模块2、控制器。本系统具有移动灵活的优点，非常适用于对分散的、排污量小的废水水源进行废水处理。本系统采用了专门高效混凝剂，集成了无机混凝剂和有机混凝剂的优点，在加量相近的情况下的混凝效果比PAS、PDMDAAC、PAC、PAM及聚合氯化铝这些常规混凝剂的混凝效果都要好，其COD去除率相比增加29.9%～14.6%;色度去除率相比增加50.8%～70%。

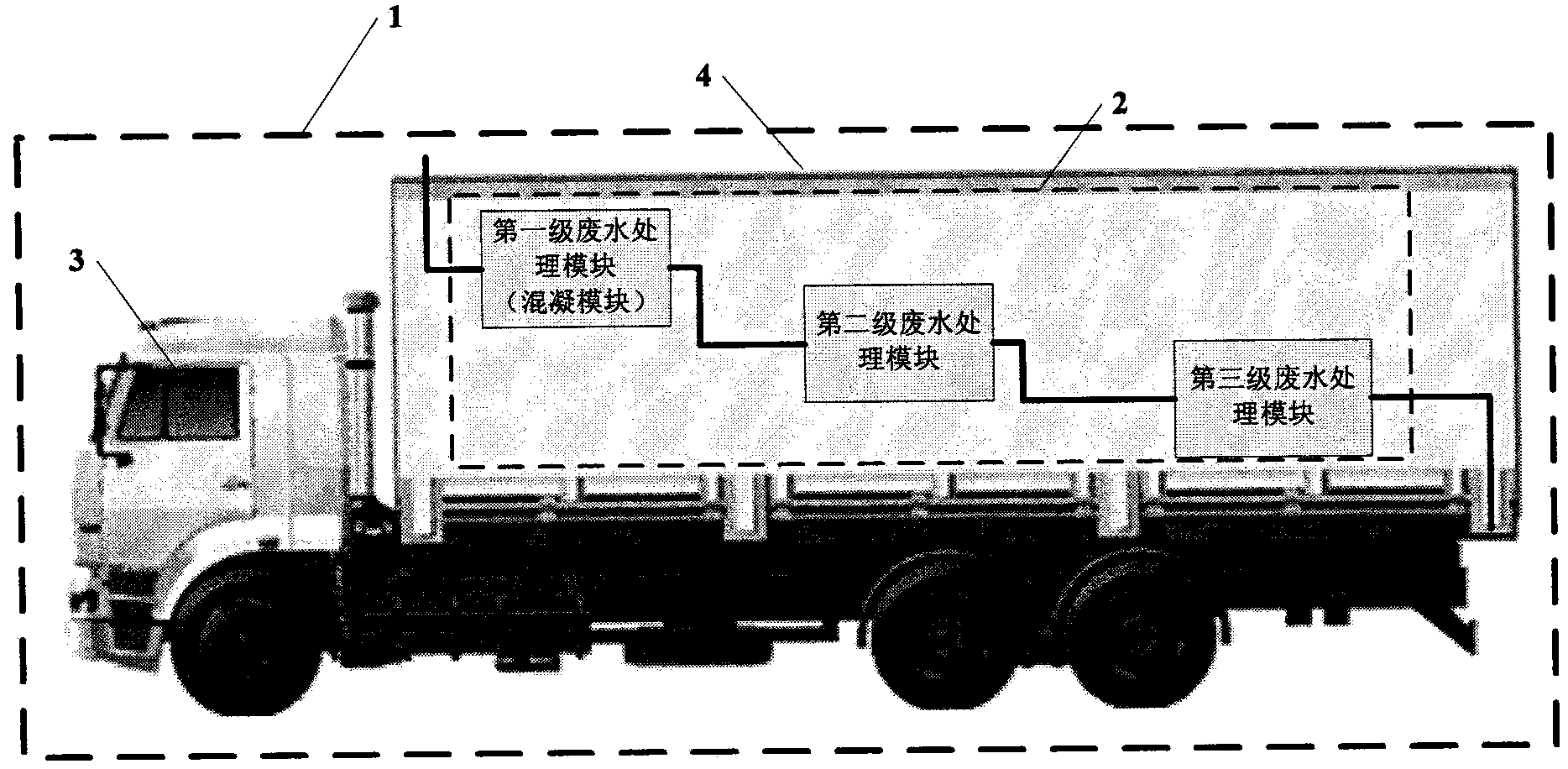

摘要附图
权利要求书
1.一种可移动餐饮废水处理系统，该处理系统包括：
可移动平台、三级废水处理模块、控制器;其中，所述可移动平台包括控 制区以及工作区;所述控制器安装于所述控制区;所述工作区装有进水阀、出 水阀和排污阀;所述三级废水处理模块安装于所述工作区的内部，并且，所述 三级废水处理模块的进水口与所述进水阀连接，所述三级废水处理模块的出水 口与所述出水阀连接;所述控制器用于对所述三级废水处理模块的工作状态进 行控制。
2.如权利要求1所述的系统，其特征在于，所述移动平台为可移动车辆， 所述工作区设置在车辆的货柜内，所述控制区设置在车辆的驾驶室。
3.如权利要求2所述的系统，其特征在于，所述三级废水处理模块包括混 凝模块，用于沉降废水中的悬浮物。
4.如权利要求3所述的系统，其特征在于，所述混凝模块包括混凝剂排入 口。
5.如权利要求4所述的系统，其特征在于，所述混凝剂由下列重量份数的 组分制得：
聚合硫酸镁-二甲基二烯丙基氯化铵20～30份，十八水合硫酸铁10～15份， 碳酸钠1～2.5份，聚乙烯酰胺2～3份，高锰酸钾2～3份，聚合氯化铝1～3份。
6.如权利要求1所述的系统，其特征在于，所述聚合硫酸镁-二甲基二烯丙 基氯化铵采用如下步骤制备：
(1)制备聚合硫酸镁-二甲基二烯丙基氯化铵
将硫酸镁置于混合釜内，加水调配得到含量以氧化镁计其质量分数为40～50 %的硫酸镁溶液;
在70℃搅拌获得的硫酸镁溶液，同时滴加质量分数为15%的Na2CO3溶液， 控制其盐基度到50～55%，静止3小时，获得聚合硫酸镁溶液;
在65℃搅拌聚合硫酸镁溶液，加入分子量为30～40万的聚二甲基二烯丙基 氯化铵质量分数计其含量25～35%的二甲基二烯丙基氯化铵均聚物，使混合溶液 中聚合硫酸镁溶液的含量以氧化镁计与聚二甲基二烯丙基氯化铵的质量比为 20∶1～15∶1;
(2)配制混凝剂
准备原料：聚合硫酸镁-二甲基二烯丙基氯化铵20～30份，十八水合硫酸铁 10～15份，碳酸钠1～2.5份，聚乙烯酰胺2～3份，高锰酸钾2～3份，聚合氯化铝 1～3份，放入密闭容器内，加水于阴凉处静置24～48小时;
将静置后的原料放入可加热的容器内，缓慢加热至60～80℃，充分搅拌， 使原料充分混合;
混合后的原料呈粘稠状，常温下冷却8～12小时;
再次加热，在80～100℃环境下充分搅拌，使混合物的含水量小于5份;置 于密闭容器中在常温条件下冷却至初凝;得到纯度高于95%的混合物，存放于 阴凉干燥处。
说明书
一种可移动餐饮废水处理系统
技术领域
本发明涉及一种可移动餐饮废水处理系统。
背景技术
随着人们的生活条件的提高，餐厨垃圾越来越对我们的生存环境造成很大 的危害，餐厨垃圾高浓度废水中的污染物浓度较高，且主要是有机物，废水中 的油脂、蛋白质含量较高，大肠杆菌群含量严重超标。餐厨垃圾经过预处理、 厌氧处理后，其废水中悬浮物浓度较高，COD高达20000～30000mg/L，BOD 在5000～10000mg/L，废水浓度高，处理难度大。
污水处理工艺分成一级处理、二级处理和三级处理。对于餐饮废水，一级 处理一般是采用固液分离技术去除污水中的悬浮物和漂浮物;二级处理是主要 处理过程，一般采用生物处理技术去除水中有机物等有毒物质，一般采用膜处 理法、强氧化剂等技术将污水进一步进化。
现有的餐饮废水处理，主要通过管道运输到废水处理厂的固定式废水处理 装置进行处理，其作用方法为：将餐饮废水水源产生的废水通过管道引入废水 处理厂的废水处理装置，再对废水进行净化处理。该种方式存在的主要问题为： 不适用于对分散的、排污量小的废水水源进行废水处理。
此外，在餐饮废水处理过程中，混凝是一个非常重要的环节。它可以有效 去除污水中呈悬浮状的固体污染物，使之发生沉降。餐饮废水具有悬浮物、油 脂含量高，重金属离子多，COD和BOD数值大，水质和水量变化幅度大，氮、 磷化合物含量高，某些情况下水温也较高等特点。混凝剂的种类也多种多样， 选择合适的混凝剂对不同性质的污水进行处理可以起到一定的针对性和更好的 混凝效果。
混凝剂能促进胶体微粒及其它悬浮颗粒凝聚成无定型混凝物沉淀下来，是 一种污水处理过程中必须的化学试剂。现在污水的水质复杂化，原有单一絮凝 剂难以满足水处理的要求，因此复合混凝剂已经成为人们的关注重点，复合混 凝剂不仅保留了原有优点，而且由于协同效应还增强了混凝性能。基于复合混 凝剂的化学组成，复合混凝剂可以分为无机-无机复合混凝剂、无机-有机复合 混凝剂以及有机-有机复合混凝剂。就具体处理效果来说，无机-有机复合高分子 混凝剂是相对较好的。无机高分子混凝剂对各种复杂成分的水处理适用性强， 成本低，但生成絮体小，且投药量大，生成污泥量大。相比之下，有机高分子 絮凝剂可带-COO-、-NH-、-OH等亲水基团，可具链状、环状等多种结构，利 于污染物进入絮体，具有所需用量少、形成絮团大、残余污泥易处理、脱色性 好等优点。两者的结合使用效果优于单一絮凝剂的使用效果。
发明内容
为解决以上技术问题，本发明的目的在于提供一种可移动餐饮废水处理系 统，该系统可为餐饮企业提供可移动式废水处理服务，且可高效去除餐饮废水 中的蛋白质、脂肪及悬浮物。
为实现上述目的，本发明提供一种可移动餐饮废水处理系统，该处理系统 包括：
可移动平台、三级废水处理模块、控制器;其中，所述可移动平台包括控 制区以及工作区;所述控制器安装于所述控制区;所述工作区装有进水阀、出 水阀和排污阀;所述三级废水处理模块安装于所述工作区的内部，并且，所述 三级废水处理模块的进水口与所述进水阀连接，所述三级废水处理模块的出水 口与所述出水阀连接;所述控制器用于对所述三级废水处理模块的工作状态进 行控制。
优选的，所述移动平台为可移动车辆，所述工作区设置在车辆的货柜内， 所述控制区设置在车辆的驾驶室。
优选的，所述三级废水处理模块包括混凝模块，用于沉降废水中的悬浮物。
优选的，所述混凝模块包括混凝剂排入口。
优选的，所述混凝剂由下列重量份数的组分制得：
聚合硫酸镁-二甲基二烯丙基氯化铵20～30份，十八水合硫酸铁10～15份， 碳酸钠1～2.5份，聚乙烯酰胺2～3份，高锰酸钾2～3份，聚合氯化铝1～3份。
优选的，所述聚合硫酸镁-二甲基二烯丙基氯化铵采用如下步骤制备：
(1)制备聚合硫酸镁-二甲基二烯丙基氯化铵
将硫酸镁置于混合釜内，加水调配得到含量以氧化镁计其质量分数为40～50 %的硫酸镁溶液;
在70℃搅拌获得的硫酸镁溶液，同时滴加质量分数为15%的Na2CO3溶液， 控制其盐基度到50～55%，静止3小时，获得聚合硫酸镁溶液;
在65℃搅拌聚合硫酸镁溶液，加入分子量为30～40万的聚二甲基二烯丙基 氯化铵质量分数计其含量25～35%的二甲基二烯丙基氯化铵均聚物，使混合溶液 中聚合硫酸镁溶液的含量以氧化镁计与聚二甲基二烯丙基氯化铵的质量比为 20∶1～15∶1;
(2)配制混凝剂
准备原料：聚合硫酸镁-二甲基二烯丙基氯化铵20～30份，十八水合硫酸铁 10～15份，碳酸钠1～2.5份，聚乙烯酰胺2～3份，高锰酸钾2～3份，聚合氯化铝 1～3份，放入密闭容器内，加水于阴凉处静置24～48小时;
将静置后的原料放入可加热的容器内，缓慢加热至60～80℃，充分搅拌， 使原料充分混合;
混合后的原料呈粘稠状，常温下冷却8～12小时;
再次加热，在80～100℃环境下充分搅拌，使混合物的含水量小于5份;置 于密闭容器中在常温条件下冷却至初凝;得到纯度高于95%的混合物，存放于 阴凉干燥处。
有益效果
(1)本发明提供一种可移动餐饮废水处理系统，具有移动灵活的优点，非 常适用于对分散的、排污量小的废水水源进行废水处理。
(2)本发明可移动餐饮废水处理系统，采用了专门高效混凝剂，集成了无 机混凝剂和有机混凝剂的优点，在加量相近的情况下的混凝效果比PAS、 PDMDAAC、PAC、PAM、聚合氯化铝这些常规混凝剂的混凝效果都要好，其 COD去除率相比增加29.9%～14.6%;色度去除率相比增加50.8%～70%。
