申请日2015.03.19
公开(公告)日2015.07.15
IPC分类号C02F103/16; C02F1/14
摘要
本发明公开了一种电镀重金属废水零排放回用处理工艺及其专用装置，这种电镀重金属废水零排放回用处理工艺及其专用装置，使用太阳能专用电镀重金属废水处理装置，温度适中，重金属不易挥发，达到真正零排放，且重金属电镀废水直接回用，经济效益高，太阳能为可再生清洁能源，更加符合国家倡导环保理念。
摘要附图
权利要求书
1.一种太阳能专用电镀重金属废水处理装置，其特征在于由太阳能热水器、水泵、导热管、太阳能电镀重金属废水处理池和排气扇组成，太阳能热水器进水口为三通管，三通管一端与水箱连接，三通管另一端和水泵出水口连接，水泵进水口与导热管出水口连接，太阳能热水器出水口与导热管进水口连接，导热管置于太阳能电镀重金属废水处理池内，排气扇安装在太阳能电镀重金属废水处理池内电镀废水的上方。
2.根据权利要求1所述的一种太阳能专用电镀重金属废水处理装置，其特征在于所述的导热管为回形针形状导热管。
3.根据权利要求1所述的一种太阳能专用电镀重金属废水处理装置，其特征在于所述的太阳能电镀重金属废水处理池上方安装有面盖。
4.一种电镀件自动清洗装置，其特征在于该装置包含电机A、电机B、减速箱A、减速箱B、上固定架、下固定架、上立柱、下立柱、设置有上下运动的接近感应行程开关A的立柱、圆盘、四方架、上下运动链条、流水线专用链条和流水线专用链盘，上固定架和下固定架之间安装上立柱和设置有上下运动的接近感应行程开关A的立柱，下固定架下面安装下立柱，上立柱外设置有滑套，四方架和圆盘置于上立柱外面，滑套与四方架连接，四方架连接圆盘，流水线专用链盘安装在圆盘上方，圆盘内安装流水线专用链条，流水线专用链盘连接流水线专用链条，上下运动链条安装在上固定架和下固定架之间且与圆盘连接，电机A和减速箱A连接，上下运动链条与减速箱A连接，电机B与减速箱B连接，减速箱B与流水线专用链盘连接，流水线专用链条设置有M组吊钩，M大于或等于2，每组吊钩匹配一个做圆周运动的接近感应行程开关B，做圆周运动的接近感应行程开关B设置有磁块，上固定架安装有钢索，钢索的一端吊装平衡块于下固定架里面，钢索另一端吊装圆盘。
5.一种N级清洗回收零排放回用处理装置，其特征在于包含太阳能专用电镀重金属废水处理装置、清洗桶、水泵A、水泵B、纯净水补给池、待处理的电镀废水池和已处理好回用镀液池，水泵B进水口连接总吸水管道，总吸水管道另一端有N个分吸水管道，N个分吸水管道分别与N个清洗桶对应，每个分吸水管道均设置有一个开关;水泵B出水口与总进水管道连接，总进水管道另一端有N个分进水管道，每个分进水管道均设置有一个开关，第一个分进水管道与一级清洗桶对应，第二个分进水管道与二级清洗桶对应，以此类推，直至第N-1个分进水管道与第N-1级清洗桶对应，第N个分进水管连接至待处理的电镀废水池，第N级清洗桶进水管道与纯净水补给池连接且设置有开关，待处理的电镀废水池通过带有开关的管道与太阳能专用电镀重金属废水处理装置连接，太阳能专用电镀重金属废水处理装置通过另一带有开关的管道与已处理好回用镀液池连接，水泵A进水口通过管道与已处理好回用镀液池连接，水泵A出水口通过管道与电镀池连接。
6.根据权利要求5所述的一种N级清洗回收零排放回用处理装置，其特征在于所述的太阳能专用电镀重金属废水处理装置为W个，W大于或等于1，W个太阳能专用电镀重金属废水处理装置互相串联。
7.一种电镀重金属废水零排放回用处理工艺，其特征在于按电镀废水种类来分别进行处理：(1)当电镀废水为镀铬电镀废水时，采用自动清洗电镀件加上N级清洗回收零排放回用处理工艺，①先制作一电镀件自动清洗装置，电镀件自动清洗装置包含电机A、电机B、减速箱A、减速箱B、上固定架、下固定架、上立柱、下立柱、设置有上下运动的接近感应行程开关A的立柱、圆盘、四方架、上下运动链条、流水线专用链条和流水线专用链盘，上固定架和下固定架之间安装上立柱和设置有上下运动的接近感应行程开关A的立柱，下固定架下面安装下立柱，上立柱外设置有滑套，四方架和圆盘置于上立柱外面，滑套与四方架连接，四方架连接圆盘，流水线专用链盘安装在圆盘上方，圆盘内安装流水线专用链条，流水线专用链盘连接流水线专用链条，上下运动链条安装在上固定架和下固定架之间且与圆盘连接，电机A和减速箱A连接，上下运动链条与减速箱A连接，电机B与减速箱B连接，减速箱B与流水线专用链盘连接，流水线专用链条设置有M组吊钩，M大于或等于2，每组吊钩匹配一个做圆周运动的接近感应行程开关B，做圆周运动的接近感应行程开关B设置有磁块，上固定架安装有钢索，钢索的一端吊装平衡块于下固定架里面，钢索另一端吊装圆盘;②制作一太阳能专用电镀重金属废水处理装置，该装置由太阳能热水器、水泵、导热管、太阳能电镀重金属废水处理池和排气扇组成，太阳能热水器进水口为三通管，三通管一端与水箱连接，三通管另一端和水泵出水口连接，水泵进水口与导热管出水口连接，太阳能热水器出水口与导热管进水口连接，导热管置于太阳能电镀重金属废水处理池内，排气扇安装在太阳能电镀重金属废水处理池内电镀废水的上方，太阳能电镀重金属废水处理池上方安装面盖;③制作N级清洗回收零排放回用处理装置，N即为清洗桶数量，N大于或等于3，N级清洗回收零排放回用处理装置包含太阳能专用电镀重金属废水处理装置、清洗桶、水泵A、水泵B、纯净水补给池、待处理的电镀废水池和已处理好回用镀液池，N级清洗回收零排放回用处理装置中的清洗桶即为电镀件自动清洗装置中的清洗桶，水泵B进水口连接总吸水管道，总吸水管道另一端有N个分吸水管道，N个分吸水管道分别与N个清洗桶对应，清洗桶数量根据实际情况而定，每个分吸水管道均设置有一个开关;水泵B出水口与总进水管道连接，总进水管道另一端有N个分进水管道，每个分进水管道均设置有一个开关，第一个分进水管道与一级清洗桶对应，第二个分进水管道与二级清洗桶对应，以此类推，直至第N-1个分进水管道与第N-1级清洗桶对应，第N个分进水管连接至待处理的电镀废水池，第N级清洗桶进水管道与纯净水补给池连接且设置有开关，待处理的电镀废水池通过带有开关的管道与太阳能专用电镀重金属废水处理装置连接，太阳能专用电镀重金属废水处理装置通过另一带有开关的管道与已处理好回用镀液池连接，水泵A进水口通过管道与已处理好回用镀液池连接，水泵A出水口通过管道与电镀池连接;④将需要清洗的电镀件挂于电镀件自动清洗装置吊钩上，开动电镀件自动清洗装置电源，从而清洗电镀件;⑤清洗完电镀件一段时间后，当一级清洗桶内的铬浓度达到 2-10%时，开通N级清洗回收零排放回用处理装置中的一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，其余分吸水管道和分进水管道均关闭，启动水泵B，将一级清洗桶内电镀废水抽到待处理的电镀废水池，然后关闭一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，开通二级清洗桶分吸水管道和一级清洗桶分进水管道开关，从而将二级清洗桶内电镀废水抽到一级清洗桶，然后关闭二级清洗桶分吸水管道和一级清洗桶分进水管道开关，开通三级清洗桶分吸水管道和二级清洗桶分进水管道开关，从而将三级清洗桶内电镀废水抽到二级清洗桶，以此类推，从而将最后一级清洗桶内电镀废水抽到上一级清洗桶，最后一级清洗桶则补充进纯净水;将待处理的电镀废水池内的电镀废水抽到太阳能专用电镀重金属废水处理装置进行处理，将处理好的电镀废水注入已处理好回用镀液池内备用，当需要时开动水泵A将已处理好回用镀液池内电镀废水注入电镀池使用;(2)电镀废水为镀镍、镀铜、镀锌中任一种废水时，采用手动清洗加上N级清洗回收零排放回用处理工艺，N即为清洗桶数量，N大于或等于3，操作过程详述如下：①先制作一太阳能专用电镀重金属废水处理装置，该装置由太阳能热水器、水泵、导热管、太阳能电镀重金属废水处理池和排气扇组成，太阳能热水器进水口为三通管，三通管一端与水箱连接，三通管另一端和水泵出水口连接，水泵进水口与导热管出水口连接，太阳能热水器出水口与导热管进水口连接，导热管为回形针形状，导热管置于太阳能电镀重金属废水处理池内，排气扇安装在太阳能电镀重金属废水处理池内电镀废水的上方，太阳能电镀重金属废水处理池上方安装面盖;②制作N级清洗回收零排放回用处理装置，N即为清洗桶数量，N大于或等于3，N级清洗回收零排放回用处理装置包含太阳能专用电镀重金属废水处理装置、清洗桶、水泵A、水泵B、纯净水补给池、待处理的电镀废水池和已处理好回用镀液池，N级清洗回收零排放回用处理装置中的清洗桶即为电镀件自动清洗装置中的清洗桶，水泵B进水口连接总吸水管道，总吸水管道另一端有N个分吸水管道，N个分吸水管道分别与N个清洗桶对应，清洗桶数量根据实际情况而定，每个分吸水管道均设置有一个开关;水泵B出水口与总进水管道连接，总进水管道另一端有N个分进水管道，每个分进水管道均设置有一个开关，第一个分进水管道与一级清洗桶对应，第二个分进水管道与二级清洗桶对应，以此类推，直至第N-1个分进水管道与第N-1级清洗桶对应，第N个分进水管连接至待处理的电镀废水池，第N级清洗桶进水管道与纯净水补给池连接且设置有开关，待处理的电镀废水池通过带有开关的管道与太阳能专用电镀重金属废水处理装置连接，太阳能专用电镀重金属废水处理装置通过另一带有开关的管道与已处理好回用镀液池连接，水泵A进水口通过管道与已处理好回用镀液池连接，水泵A出水口通过管道与电镀池连接;③将需要清洗的电镀件拿到清洗桶进行清洗，一段时间后，当一级清洗桶内的金属浓度达到 2-10%时，开通N级清洗回收零排放回用处理装置中的一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，其余分吸水管道和分进水管道均关闭，启动水泵B，将一级清洗桶内电镀废水抽到待处理的电镀废水池，然后关闭一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，开通二级清洗桶分吸水管道和一级清洗桶分进水管道开关，从而将二级清洗桶内电镀废水抽到一级清洗桶，然后关闭二级清洗桶分吸水管道和一级清洗桶分进水管道开关，开通三级清洗桶分吸水管道和二级清洗桶分进水管道开关，从而将三级清洗桶内电镀废水抽到二级清洗桶，以此类推，从而将最后一级清洗桶内电镀废水抽到上一级清洗桶，最后一级清洗桶则补充进纯净水;将待处理的电镀废水池内的电镀废水抽到太阳能专用电镀重金属废水处理装置进行处理，将处理好的电镀废水注入已处理好回用镀液池内备用，当需要时开动水泵A将已处理好回用镀液池内电镀废水注入电镀池使用。
说明书
一种电镀重金属废水零排放回用处理工艺及其专用装置
技术领域
本发明涉及废水处理工艺，更具体地说涉及电镀废水零排放回用处理工艺及其专用装置。
背景技术
电镀废水零排放是电镀工作者的追求，更是环保工作者的希望。我公司一直致力于电镀废水零排放研究工作， 2009年11月20日我公司以董事长王洪才名义申请了发明专利“一种电镀废水零排放处理方法”并获得授权，这种发明方法其高浓度废水处理采用低速旋转式蒸发装置，低速旋转式蒸发装置采用内装有蒸汽的蒸发筒在高浓度废水中不断滚动从而使废水中水分蒸发来达到目的，这种处理方法由于温度高，对于有些易挥发的重金属废水来说达不到零排放目的。
发明内容
本发明创造的目的是克服现有技术的不足，提供一种电镀重金属废水零排放回用处理工艺及其专用装置。这种电镀重金属废水零排放回用处理工艺及其专用装置，达到真正零排放，且重金属电镀废水直接回用，经济效益高。
本发明的目的之一是提供一种太阳能专用电镀重金属废水处理装置，太阳能专用电镀重金属废水处理装置通过如下的技术方案予以实现：一种太阳能专用电镀重金属废水处理装置由太阳能热水器、水泵、导热管、太阳能电镀重金属废水处理池和排气扇组成，太阳能热水器进水口为三通管，三通管一端与水箱连接，三通管另一端和水泵出水口连接，水泵进水口与导热管出水口连接，太阳能热水器出水口与导热管进水口连接，太阳能电镀重金属废水处理池即是储存有待处理电镀重金属废水的一个池子，为了增加导热管散热面积，本发明将导热管设计成如说明书附图图2所示的回形针形状，导热管置于太阳能电镀重金属废水处理池内，排气扇安装在太阳能电镀重金属废水处理池内电镀废水的上方，为了避免下雨时雨水进入太阳能电镀重金属废水处理池内，故在太阳能电镀重金属废水处理池上方安装面盖。
本装置使用时向太阳能电镀重金属废水处理池注入需要处理高浓度电镀重金属废水，将导热管浸没在太阳能电镀重金属废水处理池内废水中，然后开动水泵，太阳能热水器向导热管输入热水，导热管发热从而使高浓度电镀重金属废水中水分蒸发，当水分蒸发到恰当时将高浓度电镀重金属废水回收到电镀池使用。
本发明的目的之二是提供一种电镀件自动清洗装置，这种电镀件自动清洗装置能提高工作效率，减少劳动成本。
一种电镀件自动清洗装置，包含电机A、电机B、减速箱A、减速箱B、上固定架、下固定架、上立柱、下立柱、设置有上下运动的接近感应行程开关A的立柱、圆盘、四方架、上下运动链条、流水线专用链条和流水线专用链盘，上固定架和下固定架之间安装上立柱和设置有上下运动的接近感应行程开关A的立柱，下固定架下面安装下立柱，上立柱外设置有滑套，四方架和圆盘置于上立柱外面，滑套与四方架连接，四方架连接圆盘，流水线专用链盘安装在圆盘上方，圆盘内安装流水线专用链条，流水线专用链盘连接流水线专用链条，上下运动链条安装在上固定架和下固定架之间且与圆盘连接，电机A和减速箱A连接，上下运动链条与减速箱A连接，电机B与减速箱B连接，减速箱B与流水线专用链盘连接，流水线专用链条设置有M组吊钩，M大于或等于2，每组吊钩匹配一个做圆周运动的接近感应行程开关B，做圆周运动的接近感应行程开关B设置有磁块，上固定架安装有钢索，钢索的一端吊装平衡块于下固定架里面，钢索另一端吊装圆盘。
使用时先在下固定架外围放置清洗桶，清洗桶个数根据情况而定，清洗桶之间的距离要与做圆周运动的接近感应行程开关B上的磁块距离相匹配，然后将需要清洗电镀件挂于吊钩上，开动电源，电机A将带动上下运动链条向下运动，将需要清洗电镀件浸入第一级清洗桶自动清洗后再带动上下运动链条向上运动，当圆盘上升到接近上下运动的接近感应行程开关A时，电机A停止，电机B自动启动，电机B带动圆盘上的流水线专用链条转动，当电镀件移到下一级清洗桶上方时即接近做圆周运动的接近感应行程开关B时电机B停止，然后程控启动电机A，如此直至最后一级清洗桶;最后取下电镀件，装上另一需要清洗电镀件，重复上述操作。

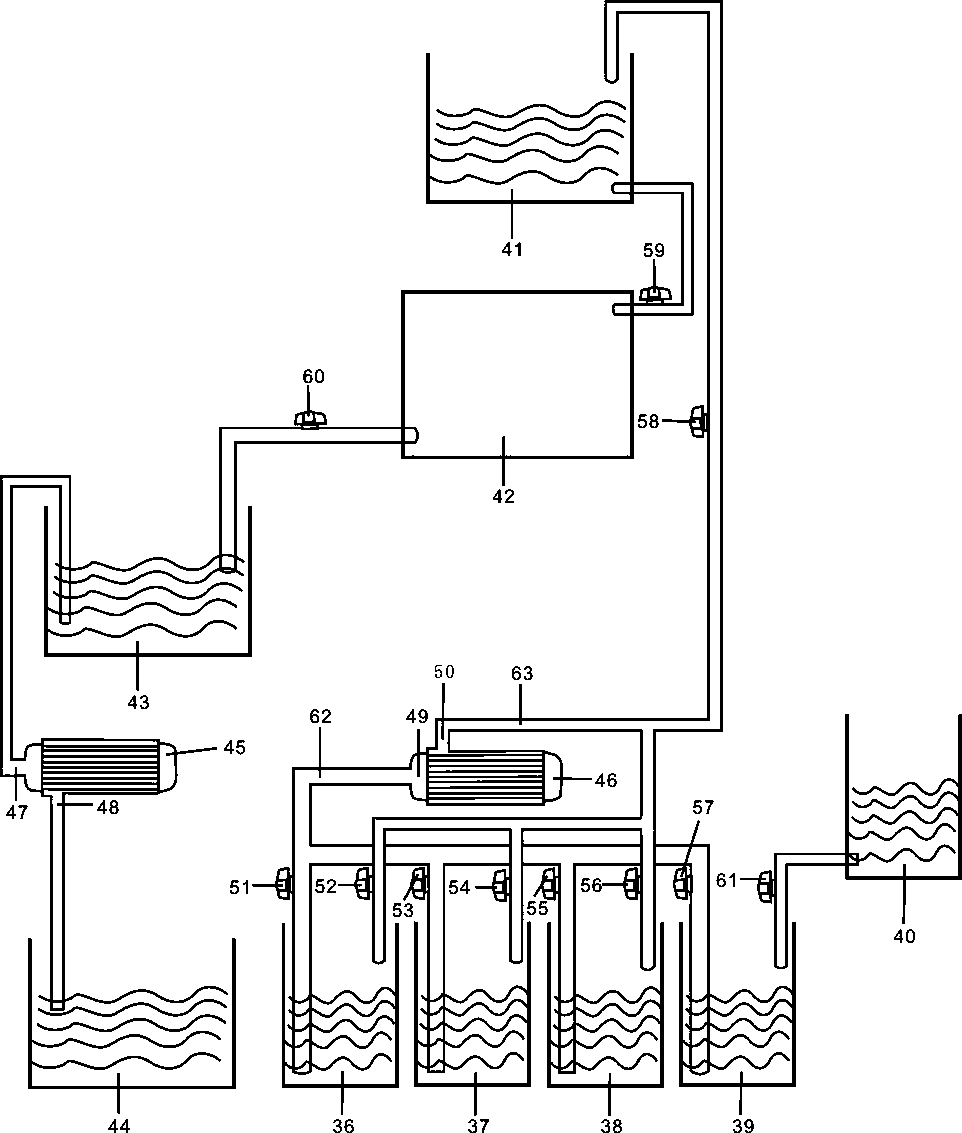

本发明目的之三是提供一种N级清洗回收零排放回用处理装置，N即为清洗桶数量，N大于或等于3，如说明书附图图3所示，N级清洗回收零排放回用处理装置包含太阳能专用电镀重金属废水处理装置、清洗桶、水泵A、水泵B、纯净水补给池、待处理的电镀废水池和已处理好回用镀液池，水泵B进水口连接总吸水管道，总吸水管道另一端有N个分吸水管道，N个分吸水管道分别与N个清洗桶对应，清洗桶数量根据实际情况而定，每个分吸水管道均设置有一个开关;水泵B出水口与总进水管道连接，总进水管道另一端有N个分进水管道，每个分进水管道均设置有一个开关，第一个分进水管道与一级清洗桶对应，第二个分进水管道与二级清洗桶对应，以此类推，直至第N-1个分进水管道与第N-1级清洗桶对应，第N个分进水管连接至待处理的电镀废水池，第N级清洗桶进水管道与纯净水补给池连接且设置有开关，待处理的电镀废水池通过带有开关的管道与太阳能专用电镀重金属废水处理装置连接，太阳能专用电镀重金属废水处理装置通过另一带有开关的管道与已处理好回用镀液池连接，水泵A进水口通过管道与已处理好回用镀液池连接，水泵A出水口通过管道与电镀池连接。为了增大功率，太阳能专用电镀重金属废水处理装置可W个串联使用，W大于或等于1。
本发明还提供一种电镀重金属废水零排放回用处理工艺，这种电镀重金属废水零排放回用处理工艺达到电镀重金属废水直接回用不排放的目的。技术方案详述如下：一种电镀重金属废水零排放回用处理工艺，按电镀废水种类来分别进行处理：(1)当电镀废水为镀铬废水时，因为铬在大气中稳定，为了减轻劳动强度，降低成本，采用自动清洗电镀件加上N级清洗回收零排放回用处理工艺，①先制作一电镀件自动清洗装置，电镀件自动清洗装置包含电机A、电机B、减速箱A、减速箱B、上固定架、下固定架、上立柱、下立柱、设置有上下运动的接近感应行程开关A的立柱、圆盘、四方架、上下运动链条、流水线专用链条和流水线专用链盘，上固定架和下固定架之间安装上立柱和设置有上下运动的接近感应行程开关A的立柱，下固定架下面安装下立柱，上立柱外设置有滑套，四方架和圆盘置于上立柱外面，滑套与四方架连接，四方架连接圆盘，流水线专用链盘安装在圆盘上方，圆盘内安装流水线专用链条，流水线专用链盘连接流水线专用链条，上下运动链条安装在上固定架和下固定架之间且与圆盘连接，电机A和减速箱A连接，上下链条与减速箱A连接，电机B与减速箱B连接，减速箱B与流水线专用链盘连接，流水线专用链条设置有M组吊钩，M大于或等于2，每组吊钩匹配一个做圆周运动的接近感应行程开关B，做圆周运动的接近感应行程开关B设置有磁块，上固定架安装有钢索，钢索的一端吊装平衡块于下固定架里面，钢索另一端吊装圆盘;②制作一太阳能专用电镀重金属废水处理装置，该装置由太阳能热水器、水泵、导热管、太阳能电镀重金属废水处理池和排气扇组成，太阳能热水器进水口为三通管，三通管一端与水箱连接，三通管另一端和水泵出水口连接，水泵进水口与导热管出水口连接，太阳能热水器出水口与导热管进水口连接，导热管为回形针形状，导热管置于太阳能电镀重金属废水处理池内，排气扇安装在太阳能电镀重金属废水处理池内电镀废水的上方，太阳能电镀重金属废水处理池上方安装面盖;③制作N级清洗回收零排放回用处理装置，N即为清洗桶数量，N大于或等于3，如说明书附图图3所示，N级清洗回收零排放回用处理装置包含太阳能专用电镀重金属废水处理装置、清洗桶、水泵A、水泵B、纯净水补给池、待处理的电镀废水池和已处理好回用镀液池，N级清洗回收零排放回用处理装置中的清洗桶即为电镀件自动清洗装置中的清洗桶，水泵B进水口连接总吸水管道，总吸水管道另一端有N个分吸水管道，N个分吸水管道分别与N个清洗桶对应，清洗桶数量根据实际情况而定，每个分吸水管道均设置有一个开关;水泵B出水口与总进水管道连接，总进水管道另一端有N个分进水管道，每个分进水管道均设置有一个开关，第一个分进水管道与一级清洗桶对应，第二个分进水管道与二级清洗桶对应，以此类推，直至第N-1个分进水管道与第N-1级清洗桶对应，第N个分进水管连接至待处理的电镀废水池，第N级清洗桶进水管道与纯净水补给池连接且设置有开关，待处理的电镀废水池通过带有开关的管道与太阳能专用电镀重金属废水处理装置连接，太阳能专用电镀重金属废水处理装置通过另一带有开关的管道与已处理好回用镀液池连接，水泵A进水口通过管道与已处理好回用镀液池连接，水泵A出水口通过管道与电镀池连接;④将电镀件挂于电镀件自动清洗装置的吊钩上，开动电镀件自动清洗装置电源，从而清洗电镀件;⑤清洗电镀件一段时间后，当一级清洗桶内的铬浓度达到 2-10%时，开通N级清洗回收零排放回用处理装置中的一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，其余分吸水管道和分进水管道均关闭，启动水泵B，将一级清洗桶内电镀废水抽到待处理的电镀废水池，然后关闭一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，开通二级清洗桶分吸水管道和一级清洗桶分进水管道开关，从而将二级清洗桶内电镀废水抽到一级清洗桶，然后关闭二级清洗桶分吸水管道和一级清洗桶分进水管道开关，开通三级清洗桶分吸水管道和二级清洗桶分进水管道开关，从而将三级清洗桶内电镀废水抽到二级清洗桶，以此类推，从而将最后一级清洗桶内电镀废水抽到上一级清洗桶，最后一级清洗桶则补充进纯净水;将待处理的电镀废水池内的电镀废水抽到太阳能专用电镀重金属废水处理装置进行处理，将处理好的电镀废水注入已处理好回用镀液池内备用，当需要时开动水泵A将已处理好回用镀液池内电镀废水注入电镀池使用;(2)电镀废水为镀镍、镀铜、镀锌等任一种废水时，采用手动清洗加上N级清洗回收零排放回用处理工艺，N即为清洗桶数量，N大于或等于3，操作过程详述如下：①先制作一太阳能专用电镀重金属废水处理装置，该装置由太阳能热水器、水泵、导热管、太阳能电镀重金属废水处理池和排气扇组成，太阳能热水器进水口为三通管，三通管一端与水箱连接，三通管另一端和水泵出水口连接，水泵进水口与导热管出水口连接，太阳能热水器出水口与导热管进水口连接，导热管为回形针形状，导热管置于太阳能电镀重金属废水处理池内，排气扇安装在太阳能电镀重金属废水处理池内电镀废水的上方，太阳能电镀重金属废水处理池上方安装面盖;②制作N级清洗回收零排放回用处理装置， N即为清洗桶数量，N大于或等于3，如说明书附图图3所示，N级清洗回收零排放回用处理装置包含太阳能专用电镀重金属废水处理装置、清洗桶、水泵A、水泵B、纯净水补给池、待处理的电镀废水池和已处理好回用镀液池，N级清洗回收零排放回用处理装置中的清洗桶即为电镀件自动清洗装置中的清洗桶，水泵B进水口连接总吸水管道，总吸水管道另一端有N个分吸水管道，N个分吸水管道分别与N个清洗桶对应，清洗桶数量根据实际情况而定，每个分吸水管道均设置有一个开关;水泵B出水口与总进水管道连接，总进水管道另一端有N个分进水管道，每个分进水管道均设置有一个开关，第一个分进水管道与一级清洗桶对应，第二个分进水管道与二级清洗桶对应，以此类推，直至第N-1个分进水管道与第N-1级清洗桶对应，第N个分进水管连接至待处理的电镀废水池，第N级清洗桶进水管道与纯净水补给池连接且设置有开关，待处理的电镀废水池通过带有开关的管道与太阳能专用电镀重金属废水处理装置连接，太阳能专用电镀重金属废水处理装置通过另一带有开关的管道与已处理好回用镀液池连接，水泵A进水口通过管道与已处理好回用镀液池连接，水泵A出水口通过管道与电镀池连接;③将需要清洗的电镀件拿到N级清洗桶进行清洗，一段时间后，当一级清洗桶内的金属浓度达到 2-10%时，开通N级清洗回收零排放回用处理装置中的一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，其余分吸水管道和分进水管道均关闭，启动水泵B，将一级清洗桶内电镀废水抽到待处理的电镀废水池，然后关闭一级清洗桶分吸水管道和待处理的电镀废水池进水管道开关，开通二级清洗桶分吸水管道和一级清洗桶分进水管道开关，从而将二级清洗桶内电镀废水抽到一级清洗桶，然后关闭二级清洗桶分吸水管道和一级清洗桶分进水管道开关，开通三级清洗桶分吸水管道和二级清洗桶分进水管道开关，从而将三级清洗桶内电镀废水抽到二级清洗桶，以此类推，从而将最后一级清洗桶内电镀废水抽到上一级清洗桶，最后一级清洗桶则补充进纯净水;将待处理的电镀废水池内的电镀废水抽到太阳能专用电镀重金属废水处理装置进行处理，将处理好的电镀废水注入已处理好回用镀液池内备用，当需要时开动水泵A将已处理好回用镀液池内电镀废水注入电镀池使用。
这种电镀重金属废水零排放回用处理工艺及其专用装置，使用太阳能专用电镀重金属废水处理装置，温度适中，重金属不易挥发，达到真正零排放，且重金属电镀废水直接回用，经济效益高，太阳能为可再生清洁能源，更加符合国家倡导环保理念。
