申请日2015.03.19
公开(公告)日2015.08.05
IPC分类号C02F1/44
摘要
本实用新型公开了一种用于净水与废水隔离的反渗透膜净水装置，其包括外壳，固定安装在外壳上的壳盖，卡扣在壳盖上方的分水帽，安装在外壳内的滤芯以及设置在滤芯上方的分水套，分水套从壳盖的中部穿出，分水帽上设置有进水口和净水出水口，滤芯与外壳之间设置有间隙，分水套上设置有同时与间隙、进水口相连接的进水通道，分水套上设置有同时与滤芯净水通道、出水口相连通的净水出水通道，进水通道与净水出水通道通过第一隔板隔开。本实用新型将进水口、净水出水口、废水排水口均设置在用于净水与废水隔离的反渗透膜净水装置上方，减少了管路连接，而且进水通道与净水出水通道之间设置有隔板，防止对过滤后的净水造成二次污染，提高过滤效果。

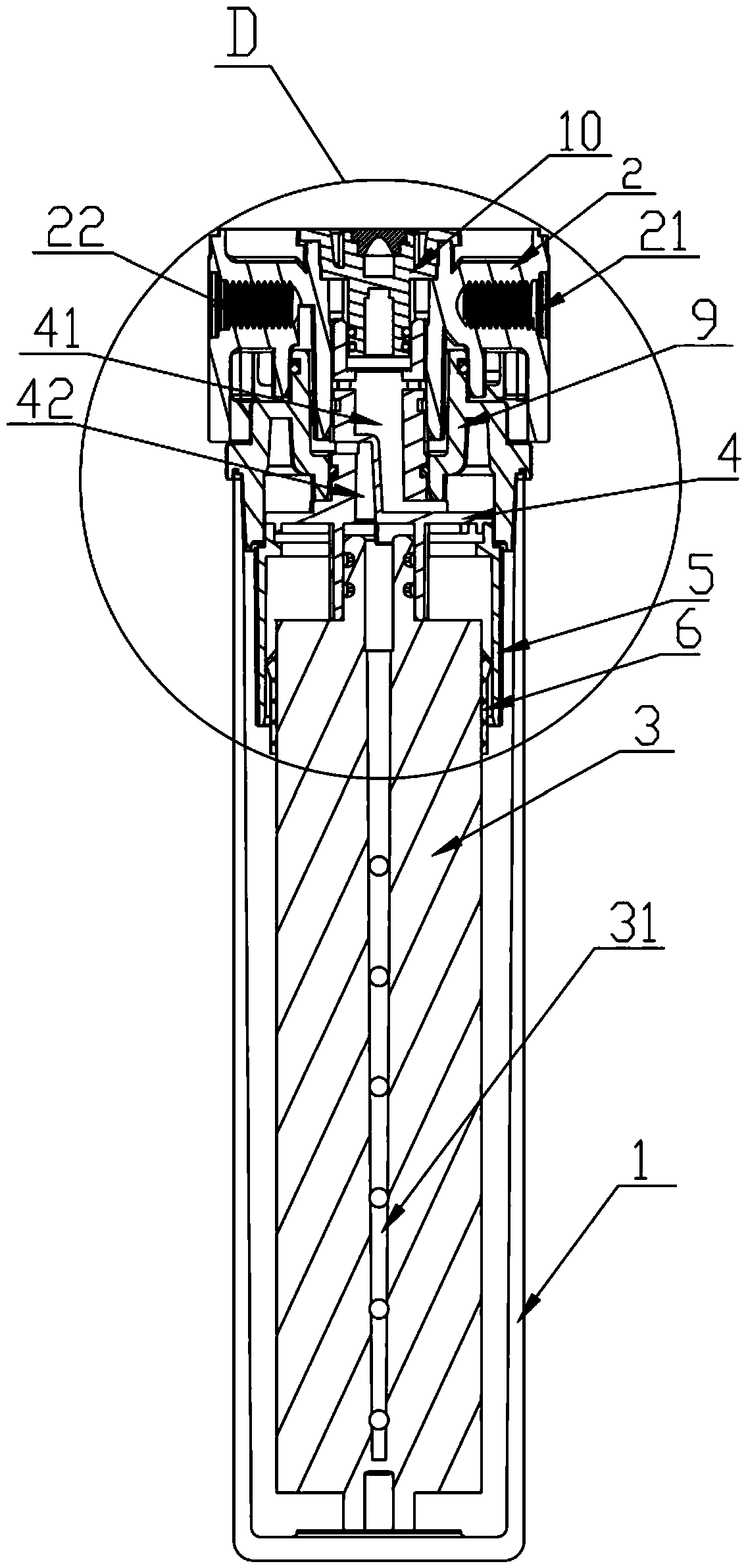

摘要附图
权利要求书
1.一种用于净水与废水隔离的反渗透膜净水装置，其特征在于：所述 净水装置包括外壳(1)，固定安装在所述外壳上的壳盖(9)，卡扣在所述 壳盖(9)上方的分水帽(2)，安装在所述外壳(1)内的滤芯(3)以及设 置在所述滤芯(3)上方的分水套(4)，所述分水套(4)从所述壳盖(9) 的中部穿出，所述分水帽(2)上设置有进水口(21)和净水出水口(22)， 所述滤芯(3)与所述外壳(1)之间设置有间隙，所述分水套(4)上设置 有同时与所述间隙、所述进水口(21)相连接的进水通道(41)，所述分水 套(4)上设置有同时与所述滤芯(3)净水通道、所述出水口(22)相连 通的净水出水通道(42)，所述进水通道(41)与净水出水通道(42)通过 第一隔板(45)隔开。
2.根据权利要求1所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述分水套(4)上设置有废水排水通道(43)，所述废水排 水通道(43)的一端与所述滤芯(3)相连通，另一端设置有废水出口(44)。
3.根据权利要求2所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述进水通道(41)与所述废水排水通道(43)之间设置有 第二隔板(46)。
4.根据权利要求3所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述第二隔板(46)高于所述进水通道(41)的进水开口(47)。
5.根据权利要求2所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述分水套(4)的废水出口(44)处套装有排水帽(10)。
6.根据权利要求5所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述排水帽(10)与所述分水套(4)之间设置有第四密封圈 (11)。
7.根据权利要求1所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述分水套(4)的下方同轴设置有封水筒(5)，所述封水筒 (5)与所述外壳(1)之间存在间隙。
8.根据权利要求7所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述封水筒(5)与所述滤芯(3)之间设置有第一密封圈(6)。
9.根据权利要求1所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述分水帽(2)与所述壳盖(9)之间设置有第二密封圈(7)。
10.根据权利要求1所述的用于净水与废水隔离的反渗透膜净水装置， 其特征在于：所述分水套(4)与所述壳盖(9)之间设置有第三密封圈(8)。
说明书
一种用于净水与废水隔离的反渗透膜净水装置
技术领域
本实用新型涉及水处理设备领域，具体涉及一种用于净水与废水隔离 的反渗透膜净水装置。
背景技术
净水装置，即净水器，也叫净水机、过滤器，是按对水的使用要求对 水质进行深度净化处理的小型水处理设备，其主要用于过滤掉水中的漂浮 物，重金属、细菌、病毒等有害物质。现有的净水装置的进水口设置在上 方，而出水口往往设置在下方，这样就造成在安装净水装置时，其管路连 接比较麻烦，有些地方下部的安装空间也比较小，不利于用于净水与废水 隔离的反渗透膜净水装置的安装，而且现有的净水装置内部水路复杂，不 便于用于净水与废水隔离的反渗透膜净水装置的装配。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是提供一种结构简单，管路连接少且便 于安装的用于净水与废水隔离的反渗透膜净水装置。
(二)技术方案
为解决上述技术问题，本实用新型提供一种用于净水与废水隔离的反 渗透膜净水装置，其包括外壳，固定安装在外壳上的壳盖，卡扣在壳盖上 方的分水帽，安装在外壳内的滤芯以及设置在滤芯上方的分水套，分水套 从壳盖的中部穿出，分水帽上设置有进水口和净水出水口，滤芯与外壳之 间设置有间隙，分水套上设置有同时与间隙、进水口相连接的进水通道， 分水套上设置有同时与滤芯净水通道、出水口相连通的净水出水通道，进 水通道与净水出水通道通过第一隔板隔开。
其中，分水套上设置有废水排水通道，废水排水通道的一端与滤芯相 连通，另一端设置有废水出口。
其中，进水通道与废水排水通道之间设置有第二隔板。
其中，第二隔板高于进水通道的进水开口。
其中，分水套的废水出口处套装有排水帽。
其中，排水帽与分水套之间设置有第四密封圈。
其中，分水套的下方同轴设置有封水筒，封水筒与外壳之间存在间隙。
其中，封水筒与滤芯之间设置有第一密封圈。
其中，分水帽与壳盖之间设置有第二密封圈。
其中，分水套与壳盖之间设置有第三密封圈。
(三)有益效果
与现有技术相比，本实用新型将进水口、净水出水口、废水排水口均 设置在用于净水与废水隔离的反渗透膜净水装置上方，减少了管路连接， 而且进水通道与净水出水通道之间设置有隔板，防止对过滤后的净水造成 二次污染，提高过滤效果。
