申请日2015.03.19
公开(公告)日2015.11.11
IPC分类号C02F3/02; C02F3/32
摘要
一种曝气潜流湿地生活污水处理装置，包括床体、曝气系统、进出水管道和保温系统;床体高度为1.0～1.3m，长宽比5～3:1，床体内部填充砾石、石灰石和/或钢渣，床体表层种植水生植物;曝气系统由曝气机、曝气计量装置和曝气器组成，曝气器设置在该床体底部，曝气器外部设置防护网;进水管位于床体宽边一端底部，出水管和放空管分别位于床体另一侧的宽边顶部和底部;床体侧壁设置夹层，夹层内安装保温棉和电伴热带。该装置采用底部曝气方式改善床体内部缺氧环境，可解决低温条件下湿地系统对CODCr和氨氮低去除率的问题。

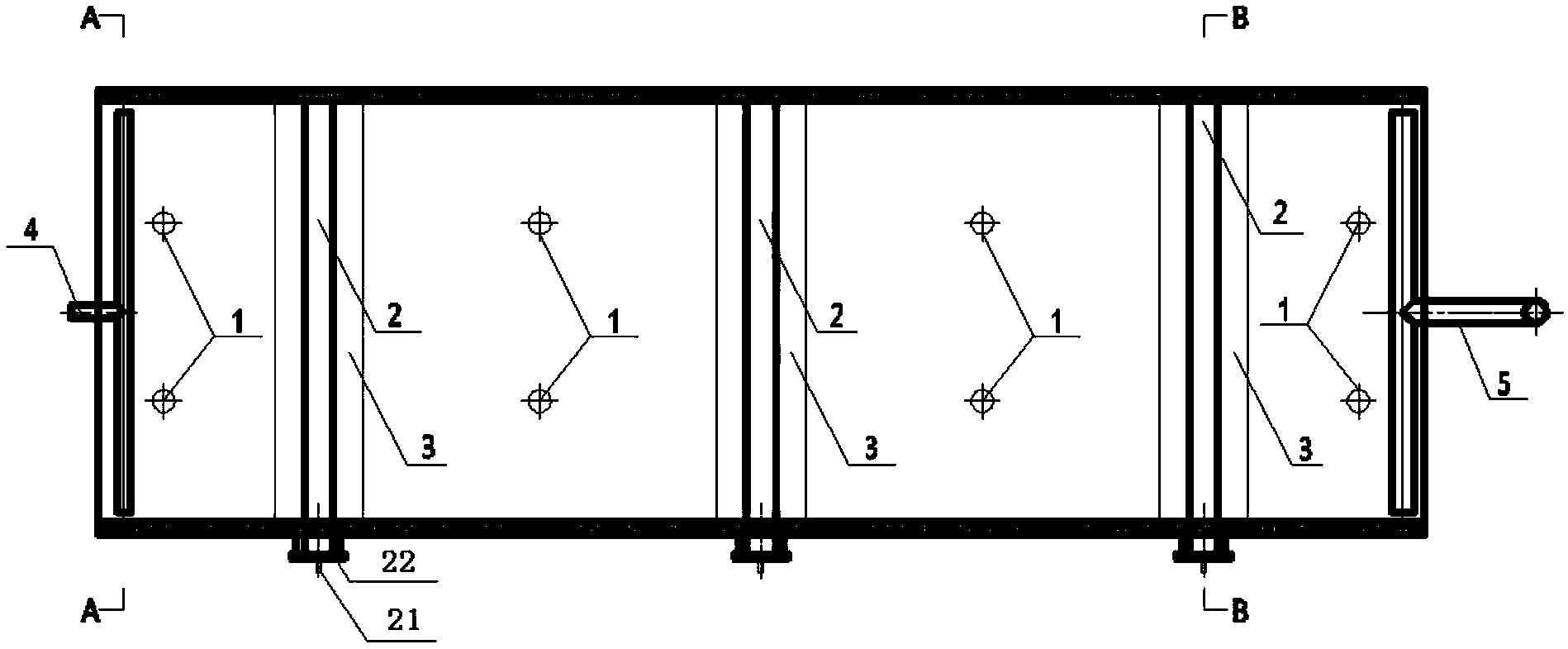

摘要附图
权利要求书
1.一种曝气潜流湿地生活污水处理装置，其特征在于，该装置包括床体、曝气系统、进出水管道和保温系统;
该床体高度为1.0～1.3m，长边与宽边的长度比为(5～3):1，床体内部填充砾石、石灰石和/或钢渣，床体表层种植水生植物;
该曝气系统由曝气机、曝气计量装置和曝气器组成，曝气器设置在该床体底部，曝气器外部设置防护网，气水比(3～6):1;
进水管位于床体宽边一端底部，出水管和放空管分别位于床体另一侧的宽边顶部和底部;
床体四周侧壁设置夹层，夹层内安装保温棉和电伴热带。
2.根据权利要求1所述的曝气潜流湿地生活污水处理装置，其特征在于，所述的床体沿水流方向，前部2/3段填充砾石，粒径10～20mm，后部1/3段填充石灰石或钢渣，粒径10～20mm。
3.根据权利要求1所述的曝气潜流湿地生活污水处理装置，其特征在于，所述的曝气器采用微孔管式曝气器，曝气器沿水流方向等距均布，间距1～1.5m。
4.根据权利要求3所述的曝气潜流湿地生活污水处理装置，其特征在于，所述曝气计量装置上安装有减压阀、稳压阀、精密气体针型阀和气体流量计。
5.根据权利要求1所述的曝气潜流湿地生活污水处理装置，其特征在于，所述进水管为T形管，横向管为进水布水管，长度约等于该床体宽边的长度，管体上分布多个进水孔;纵向管的端口为进水口。
6.根据权利要求1所述的曝气潜流湿地生活污水处理装置，其特征在于，所述出水管为T形管，横向管为集水管，长度约等于该床体宽边的长度，管体上分布多个渗水孔;纵向管的端口为出水口，放空管经过阀门与出水管相连。
7.根据权利要求1-6中任一项所述的曝气潜流湿地生活污水处理装置，其特征在于，所述床体的长度不少于3m。
说明书
一种曝气潜流湿地生活污水处理装置
技术领域
本实用新型涉及一种生活污水处理系统，更具体地说涉及一种曝气潜流湿地 污水处理装置。
背景技术
在湿地处理生活污水工艺中，按照湿地内部流动方式的不同可分为表面流人 工湿地、潜流人工湿地和垂直流人工湿地，其中以潜流人工湿地应用最为广泛， 但传统潜流人工湿地床体内部为缺氧环境，缺少污水净化过程中所需的氧气。同 时，现有的潜流湿地污水处理系统在冬季北方低气温环境下床体内部温度较低， 对污染物的去除效果差。目前，还没有低温气候下较低成本处理生活污水的有效 措施。
实用新型内容
针对现有人工湿地存在的上述不足，本实用新型的目的在于提供一种曝气潜 流湿地污水处理装置。采用本污水处理装置，可有效防止湿地内部堵塞，底部曝气 的方式对床体内部缺氧环境改善效果明显，可解决低温条件下湿地系统对CODCr和氨氮低去除率的问题。
为达到上述目的，本实用新型采用了如下技术方案：
一种曝气潜流湿地生活污水处理装置，包括床体、曝气系统、进出水管道和 保温系统;
该床体高度为1.0～1.3m，长边与宽边的长度比为(5～3)∶1，床体内部填充砾 石、石灰石和/或钢渣，床体表层种植水生植物;
该曝气系统由曝气机、曝气计量装置和曝气器组成，曝气器设置在该床体底 部，曝气器外部设置防护网，气水比(3～6)∶1;
进水管位于床体宽边一端底部，出水管和放空管分别位于床体另一侧的宽边 顶部和底部;
床体四周侧壁设置夹层，夹层内安装保温棉和电伴热带。
如上所述的曝气潜流湿地生活污水处理装置，优选地，所述的床体沿水流方 向，前部2/3段填充砾石，粒径10～20mm，后部1/3段填充石灰石或钢渣，粒径 10～20mm。
如上所述的曝气潜流湿地生活污水处理装置，优选地，所述的曝气器采用微 孔管式曝气器，曝气器沿水流方向等距均布，间距1～1.5m。
如上所述的曝气潜流湿地生活污水处理装置，优选地，所述曝气计量装置上 安装有减压阀、稳压阀、精密气体针型阀和气体流量计。
如上所述的曝气潜流湿地生活污水处理装置，优选地，所述进水管为T形管， 横向管为进水布水管，长度约等于该床体宽边的长度，管体上分布多个进水孔; 纵向管的端口为进水口。
如上所述的曝气潜流湿地生活污水处理装置，优选地，所述出水管为T形管， 横向管为集水管，长度约等于该床体宽边的长度，管体上分布多个渗水孔;纵向 管的端口为出水口，放空管经过阀门与出水管相连。
如上所述的曝气潜流湿地生活污水处理装置，优选地，所述床体的长度不少 于3m。
本实用新型的有益效果在于，床体内采用粒径10～20mm的砾石、石灰石或钢 渣进行分段填充，可有效防止湿地内部堵塞、污水停留时间长;同时曝气系统、 保温措施可提高低温条件下系统对CODCr和氨氮的去除率。该装置的水力负荷为 0.125～0.25m/d，其处理的生活污水达到城镇污水处理厂污染物排放标准 (GB18918-2002)中一级A标准。该装置操作简单，污水净化效果好。
