申请日2015.10.20
公开(公告)日2016.03.09
IPC分类号C02F1/44; C02F1/32
摘要
本实用新型公开了一种平板式膜过滤污水处理箱，在箱体上端设有进水口和出水口;箱体内设有隔板Ⅰ和隔板Ⅱ，隔板Ⅰ和进水口之间设有便于污水流通的流道，隔板Ⅰ和隔板Ⅱ之间设有过滤室，隔板Ⅱ和出水口之间设有净水室;隔板Ⅰ下端和箱体内底面之间设有用于连通流道和过滤室的间隔，过滤室内均布有若干垂直固定在隔板Ⅱ上且与净水室连通的过滤膜组，过滤膜组两侧均设有与箱体内底面垂直的膜片;过滤室和净水室上端均设有清洗液进口，箱体下端设有与流道连通的排污口Ⅰ以及与净水室连通的排污口Ⅱ，进水口、出水口、清洗液进口、排污口Ⅰ和排污口Ⅱ上均设有电磁阀，箱体侧面设有用于控制电池阀工作的控制箱。该装置结构简单，清洗过程简单、方便、快捷。
权利要求书
1.一种平板式膜过滤污水处理箱，在箱体上端设有进水口和出水口，其特征在于：所述箱体内设有隔板Ⅰ和隔板Ⅱ，隔板Ⅰ和进水口之间设有便于污水流通的流道，隔板Ⅰ和隔板Ⅱ之间设有过滤室，隔板Ⅱ和出水口之间设有净水室;
所述隔板Ⅰ下端和箱体内底面之间设有用于连通流道和过滤室的间隔，过滤室内均布有若干垂直固定在隔板Ⅱ上且与净水室连通的过滤膜组，过滤膜组两侧均设有与箱体内底面垂直的膜片;
所述过滤室和净水室上端均设有清洗液进口，箱体下端设有与流道连通的排污口Ⅰ以及与净水室连通的排污口Ⅱ，进水口、出水口、清洗液进口、排污口Ⅰ和排污口Ⅱ上均设有电磁阀，箱体侧面设有用于控制电池阀工作的控制箱。
2.根据权利要求1所述的平板式膜过滤污水处理箱，其特征在于：所述净水室内设有两端分别为盲端和开口端的石英管，石英管开口端垂直固定在净水室内定面上。
3.根据权利要求1或2所述的平板式膜过滤污水处理箱，其特征在于：所述石英管中设有紫外灯管，紫外灯管与控制箱电连接。
说明书
一种平板式膜过滤污水处理箱
技术领域
本实用新型具体涉及一种平板式膜过滤污水处理箱。
背景技术
在现代工业高度发达和人口高度集中的情况下，产生了大量的工业和生活污水，对工业废水和生活污水必须进行处理，以避免直接流入水域造成污染，污水处理对改善生态环境、提升城市品位和促进经济发展具有重要意义。传统的污水处理工艺需要占用大面积的土地，极大的限制了污水处理企业的发展。
随着一体化污水处理技术的发展，污水处理效率有效提高且需要占用的土地面也大为减小。目前的一体化设备通常采用混凝→沉淀→过滤的处理工艺，将混凝反应、沉淀、过滤三个基本处理单元有机组合在一套装置内，结构复杂清洗困难、成本高，处理效果不佳，水质一般。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种平板式膜过滤污水处理箱，以解决现有一体化设备结构复杂清洗困难的问题。

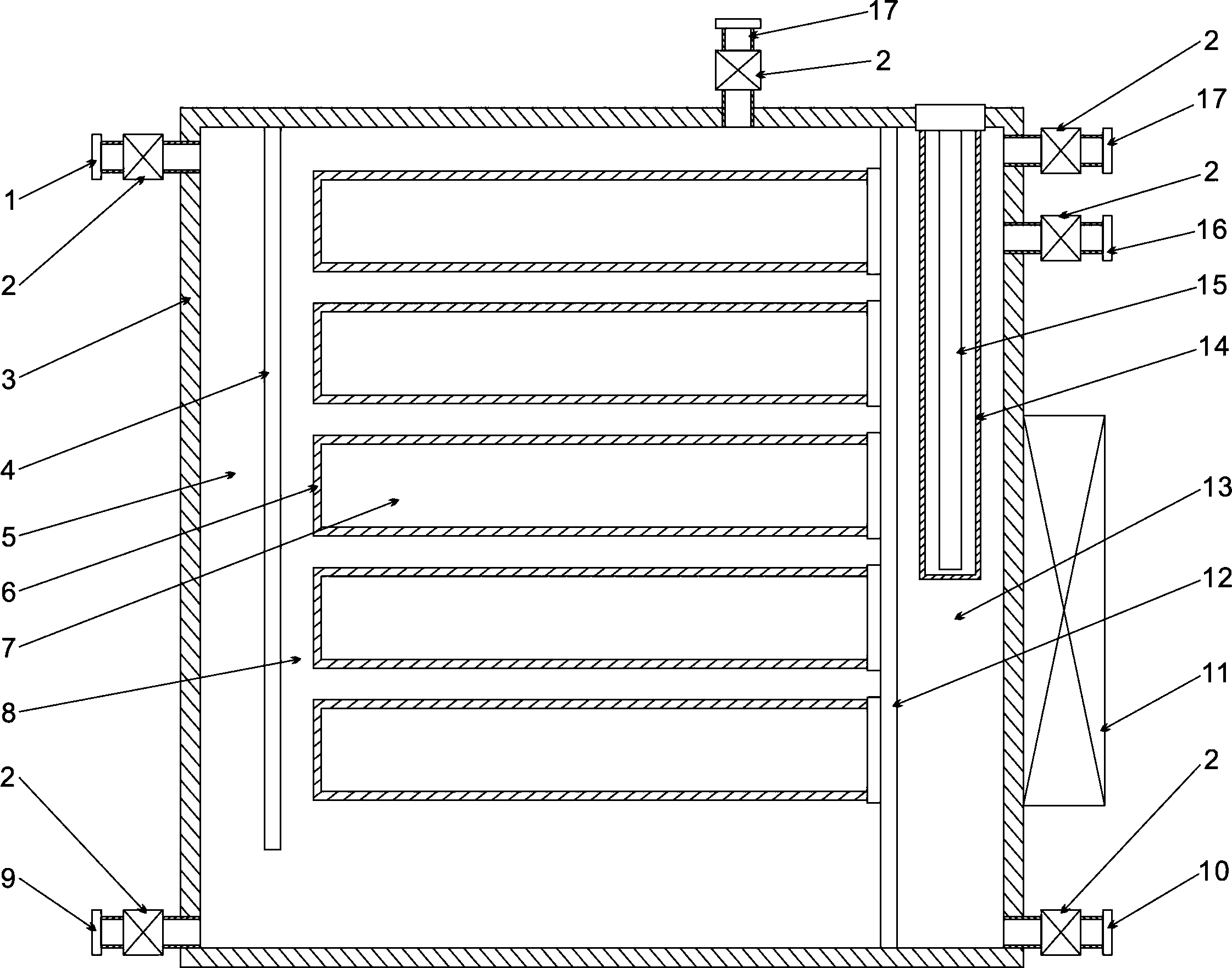

为实现上述目的，本实用新型所采取的技术方案是：提供一种平板式膜过滤污水处理箱，在箱体上端设有进水口和出水口;箱体内设有隔板Ⅰ和隔板Ⅱ，隔板Ⅰ和进水口之间设有便于污水流通的流道，隔板Ⅰ和隔板Ⅱ之间设有过滤室，隔板Ⅱ和出水口之间设有净水室;
隔板Ⅰ下端和箱体内底面之间设有用于连通流道和过滤室的间隔，过滤室内均布有若干垂直固定在隔板Ⅱ上且与净水室连通的过滤膜组，过滤膜组两侧均设有与箱体内底面垂直的膜片;
过滤室和净水室上端均设有清洗液进口，箱体下端设有与流道连通的排污口Ⅰ以及与净水室连通的排污口Ⅱ，进水口、出水口、清洗液进口、排污口Ⅰ和排污口Ⅱ上均设有电磁阀，箱体侧面设有用于控制电池阀工作的控制箱。
作为优选，净水室内设有两端分别为盲端和开口端的石英管，石英管开口端垂直固定在净水室内定面上。
作为优选，石英管中设有紫外灯管，紫外灯管与控制箱电连接。
本实用新型的有益效果为：
1、本实用新型在需要对过滤室和净水室进行清洗时，通过控制箱关闭进水口和出水口上的电磁阀并打开排污口Ⅰ、排污口Ⅱ和清洗液进口上的电磁阀，清洗液通过清洗液进口进入过滤室和净水室中进行冲洗，从过滤室和净水室中清除的污垢分别从排污口Ⅰ和排污口Ⅱ排出，也可以单独对过滤室或净水室进行清洗。该装置结构简单，清洗过程简单、方便、快捷。
2、本实用新型的净水室内设有两端分别为盲端和开口端的石英管，石英管开口端垂直固定在净水室内定面上。石英管中设有紫外灯管，紫外灯管与控制箱电连接。通过控制箱打开紫外灯管，紫外光线透过石英管对净水室消毒，可以防止净水室中滋生细菌，以保持净水室中的洁净。
