申请日2015.08.02
公开(公告)日2015.12.02
IPC分类号C02F9/02
摘要
本实用新型属于污水处理技术领域公开了一种便于去除污水中较大固体物的污水处理装置，包括污水输送筒和过滤室，所述污水输送筒一端设有进水口，所述污水输送筒靠近进水口一端设有轴承座，所述轴承座连接第一转轴，所述第一转轴远离轴承座一端连接第一电机输出端，所述第一转轴位于污水输送筒内一段设有切割叶片，所述污水输送筒靠近第一电机一端底部与过滤室相通，所述过滤室底部设有第二电机，所述第二电机输出端连接第二转轴，所述第二转轴位于过滤室内部一端均匀设有第一过滤板、第二过滤板和第三过滤板，且第一过滤板、第二过滤板和第三过滤板两侧均设有收集盒，所述过滤室连接沉淀室，所述沉淀室连接净化室，避免了过滤板上垃圾堆积。
权利要求书

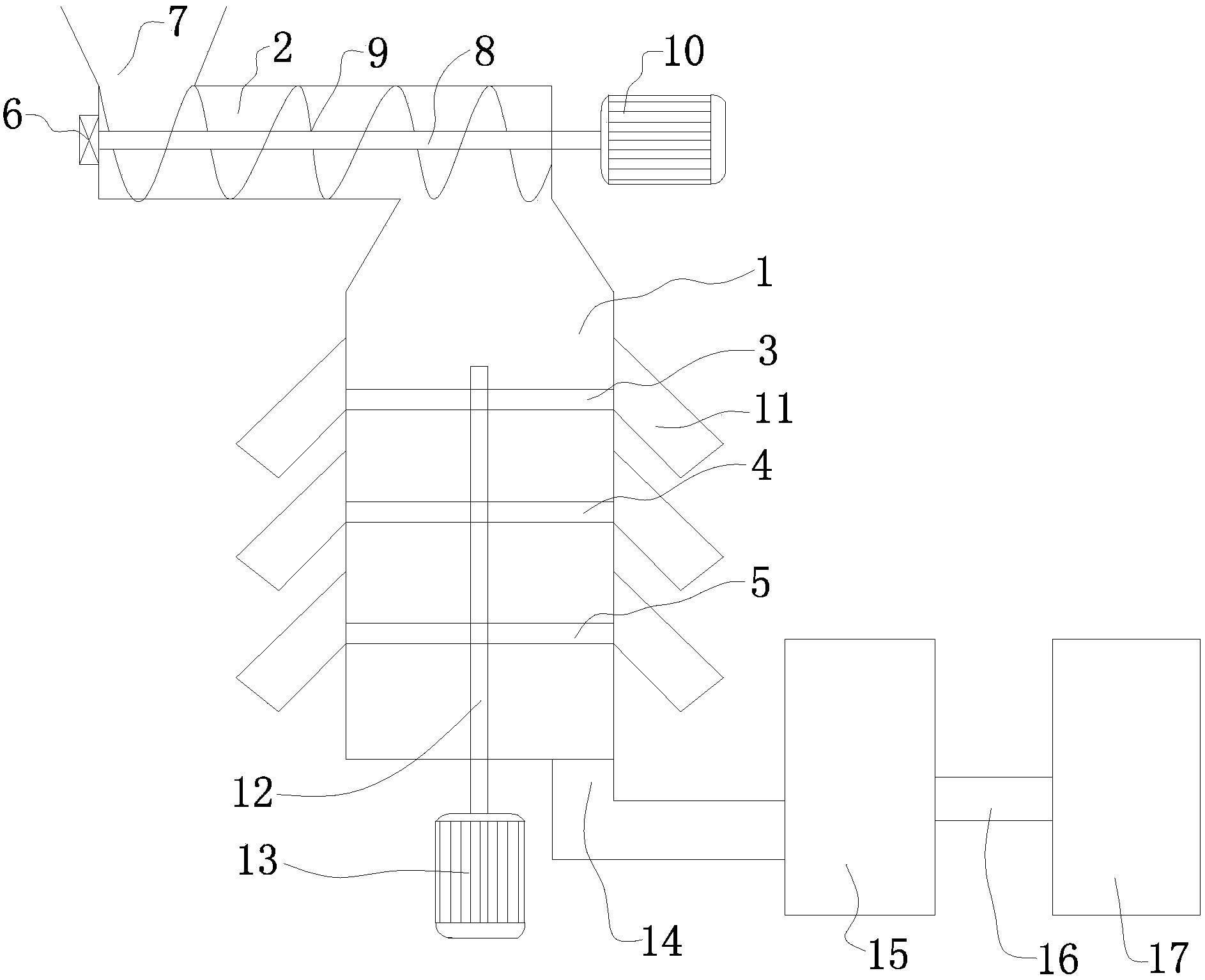

1.便于去除污水中较大固体物的污水处理装置，包括污水输送筒和过滤室，其特征在于，所述污水输送筒(2)一端上侧设有进水口(7)，所述污水输送筒(2)靠近进水口(7)一端设有轴承座(6)，所述轴承座(6)连接第一转轴(8)，所述第一转轴(8)远离轴承座(6)一端连接第一电机(10)输出端，所述第一转轴(8)位于污水输送筒(2)内一段设有切割叶片(9)，所述污水输送筒(2)靠近第一电机(10)一端底部与过滤室(1)相通，所述过滤室(1)底部设有第二电机(13)，所述第二电机(13)输出端连接第二转轴(12)，所述第二转轴(12)位于过滤室(1)内部一端均匀设有第一过滤板(3)、第二过滤板(4)和第三过滤板(5)，所述第一过滤板(3)、第二过滤板(4)和第三过滤板(5)两侧均设有收集盒(11)，所述过滤室(1)底部一侧设有下水口(14)，所述下水口(14)通过管道(16)连接沉淀室(15)，所述沉淀室(15)通过管道(16)连接净化室(17)。
2.根据权利要求1所述的一种便于去除污水中较大固体物的污水处理装置，其特征在于，所述第一过滤板(3)、第二过滤板(4)和第三过滤板(5)均设有过滤孔，且第一过滤板(3)、第二过滤板(4)和第三过滤板(5)上设有的过滤孔大小依次减小。
3.根据权利要求1所述的一种便于去除污水中较大固体物的污水处理装置，其特征在于，所述收集盒(11)与过滤室(1)相通且活动连接，所述收集盒(11)向下倾斜设置，所述收集盒(11)由透明材质制成，所述收集盒(11)与过滤室(1)连通处高度分别与第一过滤板(3)、第二过滤板(4)和第三过滤板(5)高度相同。
说明书
便于去除污水中较大固体物的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种便于去除污水中较大固体物的污水处理装置，属于污水处理技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：未经处理而排放的工业废水;未经处理而排放的生活污水;大量使用化肥、农药、除草剂的农田污水;堆放在河边的工业废弃物和生活垃圾;水土流失;矿山污水。
然而，一些污水中往往会出现较大的固体漂浮物或者较大的固体半漂浮及沉淀物，这些较大的物体给污水处理带来诸多不便，在过滤板上堆积，经常会造成输送管道堵塞，直接降低了输送管道的使用寿命，工作人员经常对过滤板清洗，其过程较繁琐，不可取，因而设计一种便于去除污水中大颗粒物的污水处理装置是必不可少的。
实用新型内容
本实用新型要解决的技术问题是提供一种便于去除污水中较大固体物的污水处理装置，通过设置的收集盒收集过滤板上的固体物,可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种便于去除污水中较大固体物的污水处理装置，包括污水输送筒和过滤室，其特征在于，所述污水输送筒一端上侧设有进水口，所述污水输送筒靠近进水口一端设有轴承座，所述轴承座连接第一转轴，所述第一转轴远离轴承座一端连接第一电机输出端，所述第一转轴位于污水输送筒内一段设有切割叶片，所述污水输送筒靠近第一电机一端底部与过滤室相通，所述过滤室底部设有第二电机，所述第二电机输出端连接第二转轴，所述第二转轴位于过滤室内部一端均匀设有第一过滤板、第二过滤板和第三过滤板，所述第一过滤板、第二过滤板和第三过滤板两侧均设有收集盒，所述过滤室底部一侧设有下水口，所述下水口通过管道连接沉淀室，所述沉淀室通过管道连接净化室。
作为本实用新型的一种优选技术方案，所述第一过滤板、第二过滤板和第三过滤板均设有过滤孔，且第一过滤板、第二过滤板和第三过滤板上设有的过滤孔大小依次减小。
作为本实用新型的一种优选技术方案，所述收集盒与过滤室相通且活动连接，所述收集盒向下倾斜设置，所述收集盒由透明材质制成，所述收集盒与过滤室连通处高度分别与第一过滤板、第二过滤板和第三过滤板高度相同。
本实用新型所达到的有益效果是：该种便于去除污水中较大固体物的污水处理装置，其结构简单、使用灵活方便、效率高，通过设置收集盒，利用第二电机带动过滤板旋转使落在过滤板上的固体物由于离心力进入收集盒内，为污水的下一步净化处理提供方便，同时防止了过滤板上出现垃圾堆积的情况发生，增加产品的使用寿命。
