申请日2015.08.02
公开(公告)日2015.12.02
IPC分类号C02F9/02
摘要
本实用新型属于环保技术领域公开了一种污水回收二次利用装置，包括污水池、进化水箱和净水箱，所述污水池通过污水管与进化水箱的上端口连接，所述进化水箱通过净水管与净水箱的上端口连接，所述进化水箱的上端口设有过滤网，所述进化水箱底部设有清理车;所述净水箱一侧设有出水管、除臭器与漂白器，所述出水管一端设有洒水车，所述污水管一端连接有出水罩，且所述出水罩设置在过滤网的顶部，所述过滤网上均设有过滤孔，所述进化水箱底端设置有污泥管。本实用新型获得较为干净的水，虽然不能够供给生活使用，但可放入到洒水车内，通过洒水车可对城市的花花草草进行浇水，合理的二次利用城市的污水，即节约水资源，又能达到环保的效果。
权利要求书

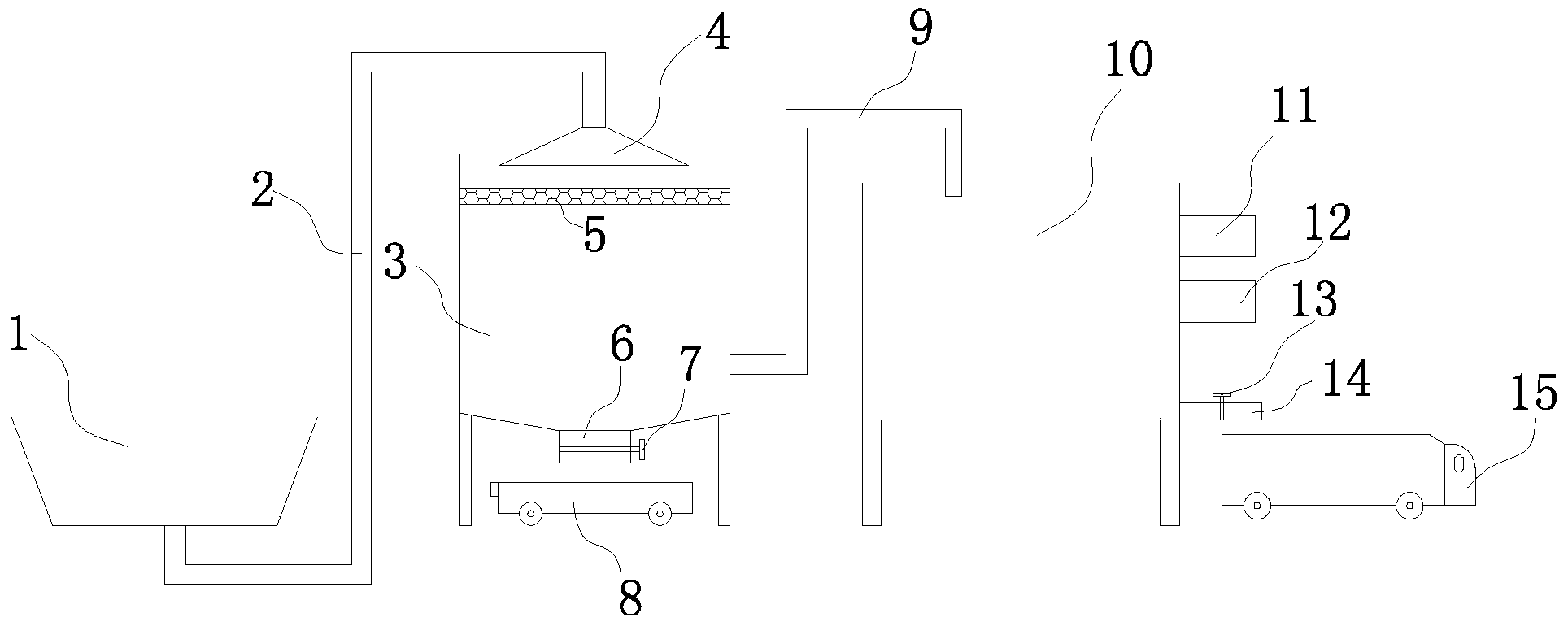

1.一种污水回收二次利用装置，包括污水池(1)、进化水箱(3)和净水箱(10)，其特征在于，所述污水池(1)通过污水管(2)与进化水箱(3)的上端口连接，所述进化水箱(3)通过净水管(9)与净水箱(10)的上端口连接，所述进化水箱(3)的上端口设有过滤网(5)，所述进化水箱(3)底部设有清理车(8);所述净水箱(10)一侧设有出水管(14)、除臭器(12)与漂白器(11)，所述出水管(14)一端设有洒水车(15)。
2.根据权利要求1所述的一种污水回收二次利用装置，其特征在于，所述污水管(2)一端连接有出水罩(4)，且所述出水罩(4)设置在过滤网(5)的顶部，所述过滤网(5)上均设有过滤孔(16)，所述进化水箱(3)底端设置有污泥管(6)，所述污泥管(6)上设置有第一控制阀(7)，所述污泥管(6)底部设置有清理车(8)。
3.根据权利要求1所述的一种污水回收二次利用装置，其特征在于，所述漂白器(11)与除臭器(12)均与净水箱(10)相连通，所述出水管(14)上设置有第二控制阀(13)。
4.根据权利要求1所述的一种污水回收二次利用装置，其特征在于，所述污水管(2)另一端连接在污水池(1)底端，所述净水管(9)另一端连接在进化水箱(3)的一侧。
说明书
一种污水回收二次利用装置
技术领域
本实用新型涉及一种污水装置装置，特别涉及一种污水回收二次利用装置，属于环保技术领域。
背景技术
城市污水是通过下水管道收集到的所有排水，是排入下水管道系统的各种生活污水、工业废水和城市降雨径流的混合水。生活污水是人们日常生活中排出的水。它是从住户、公共设施(饭店、宾馆、影剧院、体育场馆、机关、学校和商店等)和工厂的厨房、卫生间、浴室和洗衣房等生活设施中排放的水。这类污水的水质特点是含有较高的有机物，如淀粉、蛋白质、油脂等，以及氮、磷、等无机物，此外，还含有病原微生物和较多的悬浮物。
我国是一个水资源匮乏的国家，水资源的不合理利用是现在急需要解决的问题。现有的城市污水通常都会排放到城市的河流当中，这样不经对城市的环境照成污染，且排放到江河当中对生态环境的照成一定的影响，对于一些生命力较若的生物，通常都会死亡。通常生活污水当中都会有一些难闻的气味已经水特别的混浊。随着社会的发展现在人们迫切需要发明一种污水处理装置来解决现在的问题。
实用新型内容
本实用新型要解决的技术问题是提供一种污水回收二次利用装置，采用清理车和洒水车,可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水回收二次利用装置，包括污水池、进化水箱和净水箱，所述污水池通过污水管与进化水箱的上端口连接，所述进化水箱通过净水管与净水箱的上端口连接，所述进化水箱的上端口设有过滤网，所述进化水箱底部设有清理车;所述净水箱一侧设有出水管、除臭器与漂白器，所述出水管一端设有洒水车。
作为本实用新型的一种优选技术方案，所述污水管一端连接有出水罩，且所述出水罩设置在过滤网的顶部，所述过滤网上均设有过滤孔，所述进化水箱底端设置有污泥管，所述污泥管上设置有第一控制阀，所述污泥管底部设置有清理车。
作为本实用新型的一种优选技术方案，所述漂白器与除臭器均与净水箱相连通，所述出水管上设置有第二控制阀。
作为本实用新型的一种优选技术方案，所述污水管另一端连接在污水池底端，所述净水管另一端连接在进化水箱的一侧。
本实用新型所达到的有益效果是：该污水池内的污水通过污水管到进化水箱的上端口由过滤网进行过滤，滤除颗粒过大的杂质，进入进化水箱内，污水经过过滤网过滤后，在进化水箱内进行澄清，滤除一些泥沙，当泥沙过多时打开第一控制阀，泥沙通过污泥管排进在清理车内，再由清理车将泥沙倒出，澄清后的水在抽入到净水箱内，再由漂白器与除臭器进行漂白除臭，获得较为干净的水，虽然不能够供给生活使用，但可放入到洒水车内，通过洒水车可对城市的花花草草进行浇水，合理的二次利用城市的污水，即节约水资源，又能达到环保的效果。
