申请日2015.06.25
公开(公告)日2015.11.11
IPC分类号C02F1/00; C02F1/24
摘要
本实用型涉及一种废水回收装置，具体涉及一种综合利用除尘废水的装置。该装置包括除尘水存罐，除尘水存罐的底部出口与搅拌罐连接，搅拌罐的出口通过泵与浓密机连接，浓密机的下部出口与浮选机连接，浓密机的上部溢流出口与磨矿机连接。本实用新型使得除尘废水经过特定设备处理后直接回收利用，方便快捷，不需要再将除尘废水渣水分离，杜绝了污水淤堵现象，不再需要支出人工清理淤渣费用，还可将除尘废水中的多种金属在浮选机内回收。
权利要求书
1.一种综合利用除尘废水的装置，其特征在于：包括除尘水存罐，除尘水存罐的底部出口与搅拌罐连接，搅拌罐的出口通过泵与浓密机连接，浓密机的下部出口与浮选机连接，浓密机的上部溢流出口与磨矿机连接。
2.如权利要求1所述的综合利用除尘废水的装置，其特征在于：搅拌罐内设有搅拌器。
说明书
一种综合利用除尘废水的装置
技术领域
本实用型涉及一种废水回收装置，具体涉及一种综合利用除尘废水的装置。
背景技术
在矿产生产技术领域的选矿破碎工段，除尘设备开启后全产生大量的除尘废水，以前对除尘废水的处理方式是统一排放在沉淀池中，沉淀后清水重新利用，沉淀渣出池回收后返回选矿工序。这种处理方式如果沉淀池不能及时清理淤渣，会造成污水溢流还会增加清淤运渣费用。
发明内容
本实用新型的目的在于提供一种综合利用除尘废水的装置。
为实现上述目的，本实用新型采用以下技术方案：

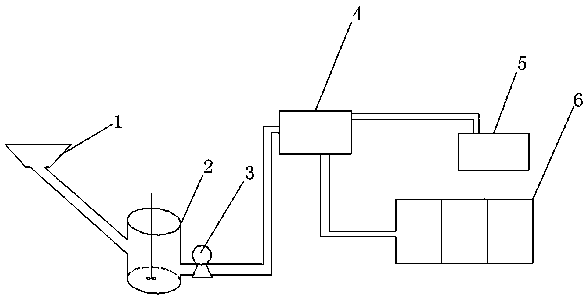

一种综合利用除尘废水的装置，包括除尘水存罐，除尘水存罐的底部出口与搅拌罐连接，搅拌罐的出口通过泵与浓密机连接，浓密机的下部出口与浮选机连接，浓密机的上部溢流出口与磨矿机连接。
搅拌罐内设有搅拌器。
本实用新型使用时除尘水存罐内的除尘水送入搅拌罐，搅拌罐内的除尘水通过泵泵入浓密机，在浓密机内与浓密机原有物料混合后进行浓缩，浓缩之后的除尘水达到一定浓度后直接送入浮选机进行浮选，浓密机上层浓度较低的除尘水直接返回磨矿机进行磨矿后重新进入流程。本实用新型使得除尘废水经过特定设备处理后直接回收利用，方便快捷，不需要再将除尘废水渣水分离，杜绝了污水淤堵现象，不再需要支出人工清理淤渣费用，还可将除尘废水中的多种金属在浮选机内回收。
