申请日2015.08.03
公开(公告)日2016.01.20
IPC分类号E03C1/00; E03C1/02
摘要
本实用新型公开了一种废水净化后的回用装置，包括母水箱以及与其连通的进水管线和排水管线;进水管线包括二次水管线和自来水管线，这两条管线能够同时进水;二次水管线的供水能力大于或等于所述自来水管线的供水能力，且在二次水管线和所述自来水管线在所述母水箱的进水口前分别设置有单向阀。其进水管线能够同时供给二次水和自来水，一方面，实现了废水净化后的再次利用;另一方面，也避免了单独使用二次水时受其压力和水量等限制的弊端。同时，二次水管线的供水能力大于或等于自来水管线的供水能力，实现二次水的优先使用或至少实现与自来水等量使用。
权利要求书
1.一种废水净化后的回用装置，其特征在于，包括母水箱以及与其连通的进水管线和排水管线;
所述进水管线包括二次水管线和自来水管线，这两条管线能够同时进水;所述二次水管线的供水能力大于或等于所述自来水管线的供水能力，且在所述二次水管线和所述自来水管线在所述母水箱的进水口前分别设置有单向阀。
2.根据权利要求1所述的废水净化后的回用装置，其特征在于，所述二次水管线的管径大于或等于所述自来水管线的管径。
3.根据权利要求1或2所述的废水净化后的回用装置，其特征在于，所述二次水管线内设置有子水箱。
4.根据权利要求3所述的废水净化后的回用装置，其特征在于，所述母水箱的顶盖为塑料材质。
5.根据权利要求4所述的废水净化后的回用装置，其特征在于，所述子水箱的排水阀通过所述顶盖连通所述母水箱。
6.根据权利要求3所述的废水净化后的回用装置，其特征在于，所述子水箱的排水阀能够与所述母水箱的排水阀联动开启。
7.根据权利要求6所述的废水净化后的回用装置，其特征在于，所述子水箱的排水阀与所述母水箱的排水阀通过连杆机构连接。
8.根据权利要求7所述的废水净化后的回用装置，其特征在于，所述连杆机构包括设置在所述母水箱内的第一杠杆，和设置在所述子水箱内的第二杠杆;所述第一杠杆的第一端连接于所述母水箱的排水阀，所述第二杠杆的第一端连接于所述子水箱的排水阀，所述第一杠杆的第二端连接于所述第二杠杆的第二端。
9.根据权利要求3所述的废水净化后的回用装置，其特征在于，还包括设置在所述子水箱内的过滤机构。
10.根据权利要求9所述的废水净化后的回用装置，其特征在于，所述过滤机构包括固定在所述子水箱内的支撑网，和设置在所述支撑网上的吸附介质。
说明书
一种废水净化后的回用装置
技术领域
本实用新型涉及废水回用技术领域，特别涉及一种废水净化后的回用装置。
背景技术
目前，工业用废水处理净化和循环利用技术已日渐万熟，但是生活废水的循环使用在我国还比较少。
生活废水经过净化处理后得到二次水，在其循环利用的过程中，受到现有家用回用设备的局限，这些二次水的压力和水量等往往不能够满足日常使用的需要，给用户带来了非常不好的使用感受，对于其推广发展十分不利。
实用新型内容
有鉴于此，本实用新型提供了一种废水净化后的回用装置，通过将二次水与自来水合理结合，满足日常使用的需要。
为实现上述目的，本实用新型提供如下技术方案：

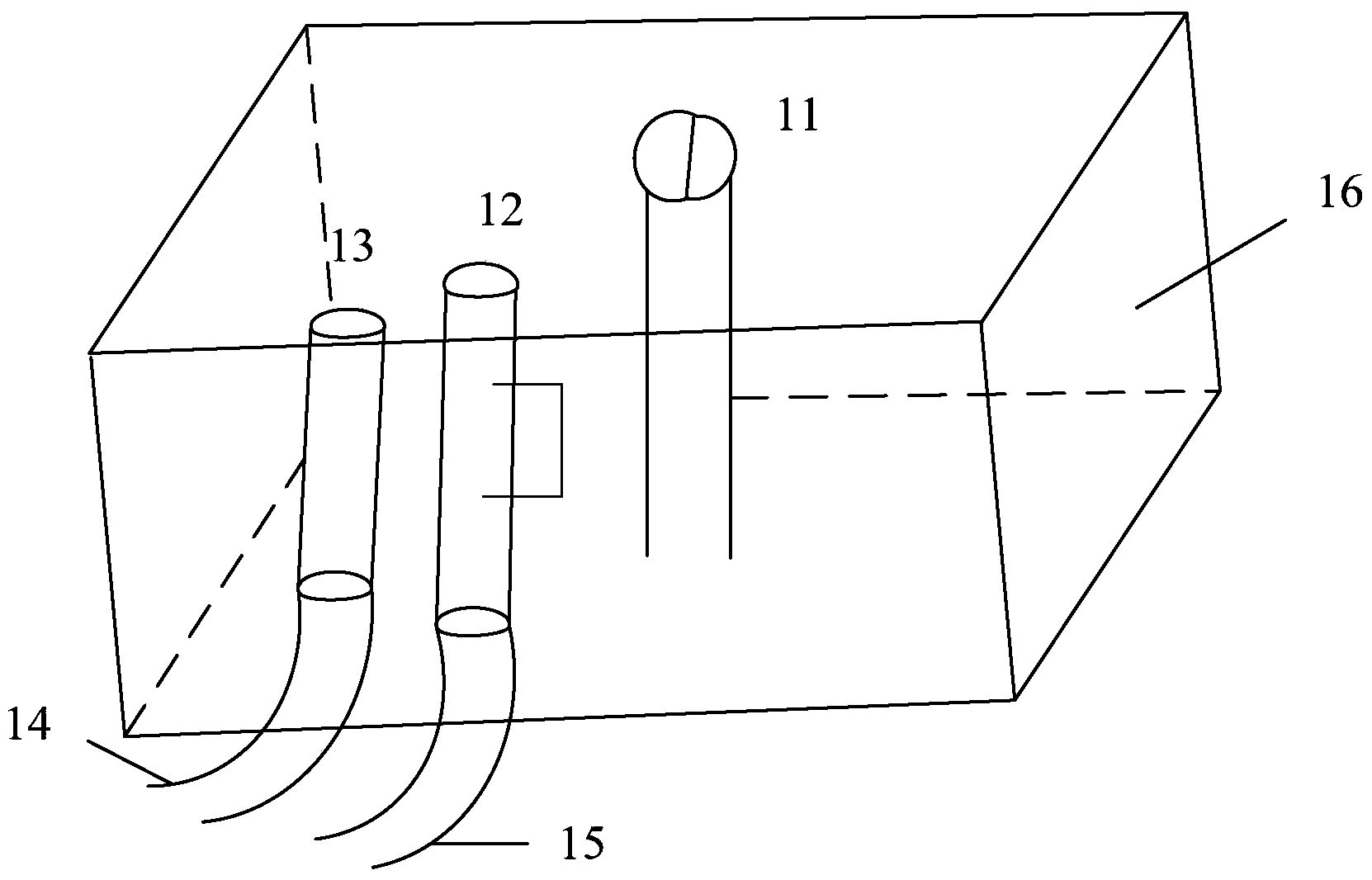

一种废水净化后的回用装置，包括母水箱以及与其连通的进水管线和排水管线;
所述进水管线包括二次水管线和自来水管线，这两条管线能够同时进水;所述二次水管线的供水能力大于或等于所述自来水管线的供水能力，且在所述二次水管线和所述自来水管线在所述母水箱的进水口前分别设置有单向阀。
优选的，所述二次水管线的管径大于或等于所述自来水管线的管径。
优选的，所述二次水管线内设置有子水箱。
优选的，所述母水箱的顶盖为塑料材质。
优选的，所述子水箱的排水阀通过所述顶盖连通所述母水箱。
优选的，所述子水箱的排水阀能够与所述母水箱的排水阀联动开启。
优选的，所述子水箱的排水阀与所述母水箱的排水阀通过连杆机构连接。
优选的，所述连杆机构包括设置在所述母水箱内的第一杠杆，和设置在所述子水箱内的第二杠杆;所述第一杠杆的第一端连接于所述母水箱的排水阀，所述第二杠杆的第一端连接于所述子水箱的排水阀，所述第一杠杆的第二端连接于所述第二杠杆的第二端。
优选的，还包括设置在所述子水箱内的过滤机构。
优选的，所述过滤机构包括固定在所述子水箱内的支撑网，和设置在所述支撑网上的吸附介质。
从上述的技术方案可以看出，本实用新型提供的废水净化后的回用装置，其进水管线能够分别同时供给二次水和自来水，一方面，实现了废水净化后的再次利用;另一方面，也避免了单独使用二次水时受其压力和水量等限制+ 的弊端。同时，二次水管线的供水能力大于或等于自来水管线的供水能力，实现二次水的优先或至少是等量使用。在自来水管线及二次水管线在母水箱进水口前分别设置单向阀，防止自来水或回用水的水压低、无法正常供应时，流进对方管线，避免自来水流失造成的浪费，和回用水流失造成的污染。
