申请日2015.04.20
公开(公告)日2015.08.19
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理排泥装置，有效的解决了地埋式污水处理设备排泥不均匀、不及时等问题;其解决的技术方案是包括排泥装置，排泥装置包括从左至右依次放置的厌氧池、一级好氧池、二级好氧池、沉淀池、消毒池，沉淀池内设有竖向的升液管，升液管的下端口置于沉淀池的下部，升液管的上端连接有伸至外界侧壁的回流管，回流管连接回流分管，回流分管分别伸至厌氧池、一级好氧池内，回流分管的一端设有排泥口，厌氧池、一级好氧池、二级好氧池、消毒池内的下部分别设有连通外界的放空排泥管，升液管的下端口内设有伸出外界的压缩空气管;本实用新型结构巧妙，设备运行和维护量少，灵活方便，操作简单，运输管理费用低。
权利要求书

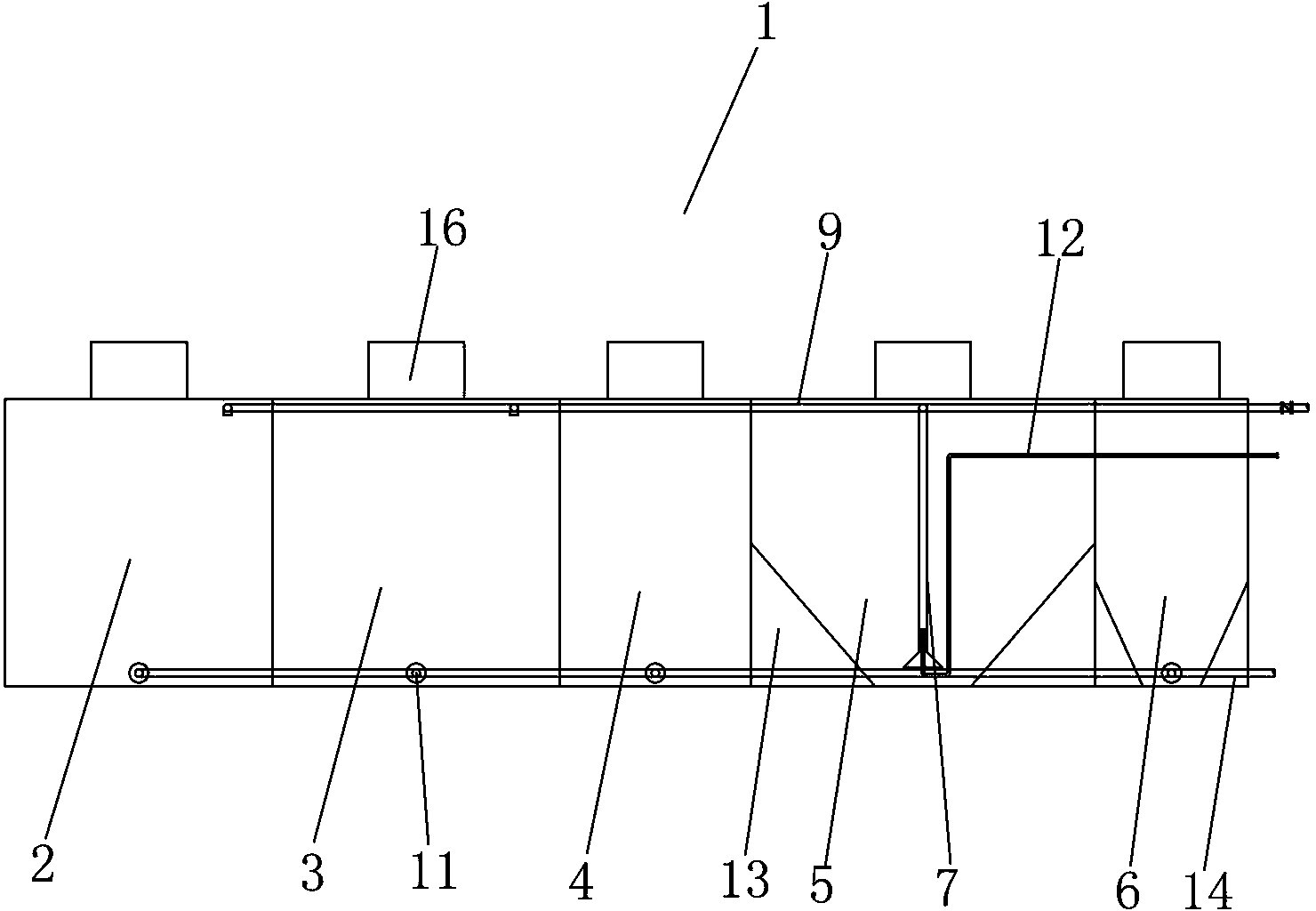

1.一种污水处理排泥装置，包括排泥装置(1)，其特征在于，排泥装置(1)包括从左至右依次放置的厌氧池(2)、一级好氧池(3)、二级好氧池(4)、沉淀池(5)、消毒池(6)，沉淀池(5)内设有竖向的升液管(7)，升液管(7)的下端口置于沉淀池(5)的下部，升液管(7)的上端连接有伸至外界侧壁的回流管(8)，回流管(8)连接回流分管(9)，回流分管(9)分别伸至厌氧池(2)、一级好氧池内(3)，回流分管(9)的一端设有排泥口(10)，厌氧池(2)、一级好氧池(3)、二级好氧池(4)、消毒池(5)内的下部分别设有连通外界的放空排泥管(11)，升液管(7)的下端口内设有伸出外界的压缩空气管(12)。
2.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的沉淀池(5)和消毒池(6)的底部设有梯形的坡度(13)。
3.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的升液管(7)的下端口呈喇叭状。
4.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的回流分管(9)呈T型，第一个端口与回流管(8)连接，第二个端口伸至分别伸至厌氧池(2)、一级厌氧池(3)内，另一个端口为排泥口(10)，回流分管(9)置于排泥装置(1)内液面之上。
5.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的多个放空排泥管(11)的端口设有排放管(14)。
6.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的压缩空气管(12)呈L型，压缩空气管(12)由升液管(7)的下端口伸至外界的上部。
7.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的置于厌氧池(2)、一级好氧池(3)、二级好氧池(4)、消毒池(6)内的放空排泥管(11)的端口均呈喇叭状。
8.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的压缩空气管(12)、回流分管(9)、排泥口(10)、放空排泥管(11)上均设有蝶阀(15)。
9.根据权利要求1所述的一种污水处理排泥装置，其特征在于, 所述的厌氧池(2)、一级好氧池(3)、二级好氧池(4)、沉淀池(5)、消毒池(6)的上部设有维修口(16)。
说明书
污水处理排泥装置
技术领域
本实用新型涉及污水排泥技术领域，特别是一种污水处理排泥装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前一体化污水处理设备内部污泥的回流及排放系统，采用的动力来源是污泥泵。一体化污水处理设备在运行过程中，出现排泥不均匀、不及时以及污泥泵堵塞等问题，造成污水处理效果不理想，特别是地埋式污水处理设备，因阀门设置在地面以下，给调试人员操作上带来诸多困扰和麻烦。另一方面，污泥的回流及排放系统造成用电量的增加，同时给客户带来的投资成本也相应增加，后期维修及维护方面也较复杂。
为了减少在污泥回流及排放方面的投资，方便调试人员的调试工作，减少后期的维修及维护费用，我公司集合全部技术力量，设计出一整套污水处理新型排泥装置，克服了传统一体化污水处理设备中以往回流及排泥系统的不足之处，获得了良好的运行效果。
发明内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种污水处理排泥装置，有效的解决了地埋式污水处理设备排泥不均匀、不及时，操作和维修复杂等问题。
其解决的技术方案是，包括排泥装置，排泥装置包括从左至右依次放置的厌氧池、一级好氧池、二级好氧池、沉淀池、消毒池，沉淀池内设有竖向的升液管，升液管的下端口置于沉淀池的下部，升液管的上端连接有伸至外界侧壁的回流管，回流管连接回流分管，回流分管分别伸至厌氧池、一级好氧池内，回流分管的一端设有排泥口，厌氧池、一级好氧池、二级好氧池、消毒池内的下部分别设有连通外界的放空排泥管，升液管的下端口内设有伸出外界的压缩空气管。
本实用新型结构巧妙，设备运行和维护量少，灵活方便，操作简单，运输管理费用低，现场安装方便，可快速投入使用，不受污水量的限制，机动灵活，可单独使用，也可多个联合使用。
