申请日2015.01.29
公开(公告)日2015.08.12
IPC分类号F16L55/027; C02F1/78
摘要
本实用新型属于工业废水处理应用技术领域，具体的涉及一种可在有机废水的输送过程中对有机废物进行处理的管道和系统。该有机废水处理管道，包括管道本体和设置于管道本体内的多块挡水板，所述管道本体两端分别为进水口和出水口，所述多块挡水板连接于管道本体内并与管体内壁间围成一开口朝向进水口的反应室。该种有机废水处理管道及系统，在有机废水的输送过程中通过与挡水板碰撞将有机废水截留在反应室中与臭氧充分反应，从而延长废水在管道中与臭氧的反应时间，并可使臭氧与有机废水充分混合，实现对有机废水的处理;另外该种机废水处理管道结构简单、制备成本低、可组合使用、使用范围广。
权利要求书
1.一种有机废水处理管道，其特征在于：包括管道本体和设置于管道本体内的多块挡水板，所述管道本体两端分别为进水口和出水口，所述多块挡水板连接于管道本体内并与管体内壁间围成一开口朝向进水口的反应室。
2.根据权利要求1所述有机废水处理管道，其特征在于：还包括支撑杆，该支撑杆设于管道本体中心并随管道本体轴向延伸，所述挡水板一端与管道本体内壁连接、另一端连接于支撑杆上。
3.根据权利要求1或2所述有机废水处理管道，其特征在于：所述挡水板的挡水面积大于管道本体横截面的一半。
4.根据权利要求1或2所述有机废水处理管道，其特征在于：所述多块挡水板等距离布满管体。
5.根据权利要求1或2所述有机废水处理管道，其特征在于：所述挡水板为一端固定于管道本体内壁上、另一端向进水口处弯曲的弧形板。
6.根据权利要求1或2所述有机废水处理管道，其特征在于：所述管道本体和挡板采用不锈钢材料制成。
7.一种有机废水处理系统，其特征在于：包括权利要求1至6中任意一项所述的有机废水处理管道，还包括射流器、废水泵和臭氧供给管，所述射流器分别与废水泵和臭氧供给管连通并将进入射流器中混合的含臭氧废水由进水口送入管道本体内。
8.根据权利要求7所述有机废水处理系统，其特征在于：所述有机废水处理管道包括有多条，多条有机废水处理管道连接成蛇形管路。
说明书
一种有机废水处理管道及有机废水处理系统
技术领域
本实用新型属于工业废水处理应用技术领域，具体的涉及一种可在有机废 水的输送过程中对有机废物进行处理的管道和系统。
背景技术
随着工业迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广 泛和严重，威胁人类的健康和安全。由于工业废水的成分更复杂，有些还有毒 性，工业废水处理比城市污水处理更困难也更重要。
臭氧作为强氧化剂，去污效果强、处理后的废水中的剩余臭氧容易分解、 不产生二次污染，因此在水消毒中得到了广泛的运用。如专利号为： 20710010255.6公开的一种在输送管道中臭氧处理印染废水的方法，其特征在于 印染废水在输送管道中进行处理，印染废水通过射流器与臭氧混合接触，臭氧 的传质率大于98%，印染废水的反应时间为1s-5s，出水的脱色率达98%以上， COD去除率达95%以上。依靠现有的设备实现该种处理方法，十分困难，而且 该种处理方法的处理量有限，不能满足大型企业的实际生产需求。
实用新型内容
为克服现有技术中的不足，本实用新型提供一种可在有机废水的输送过程 中对有机废物进行处理的管道及系统。

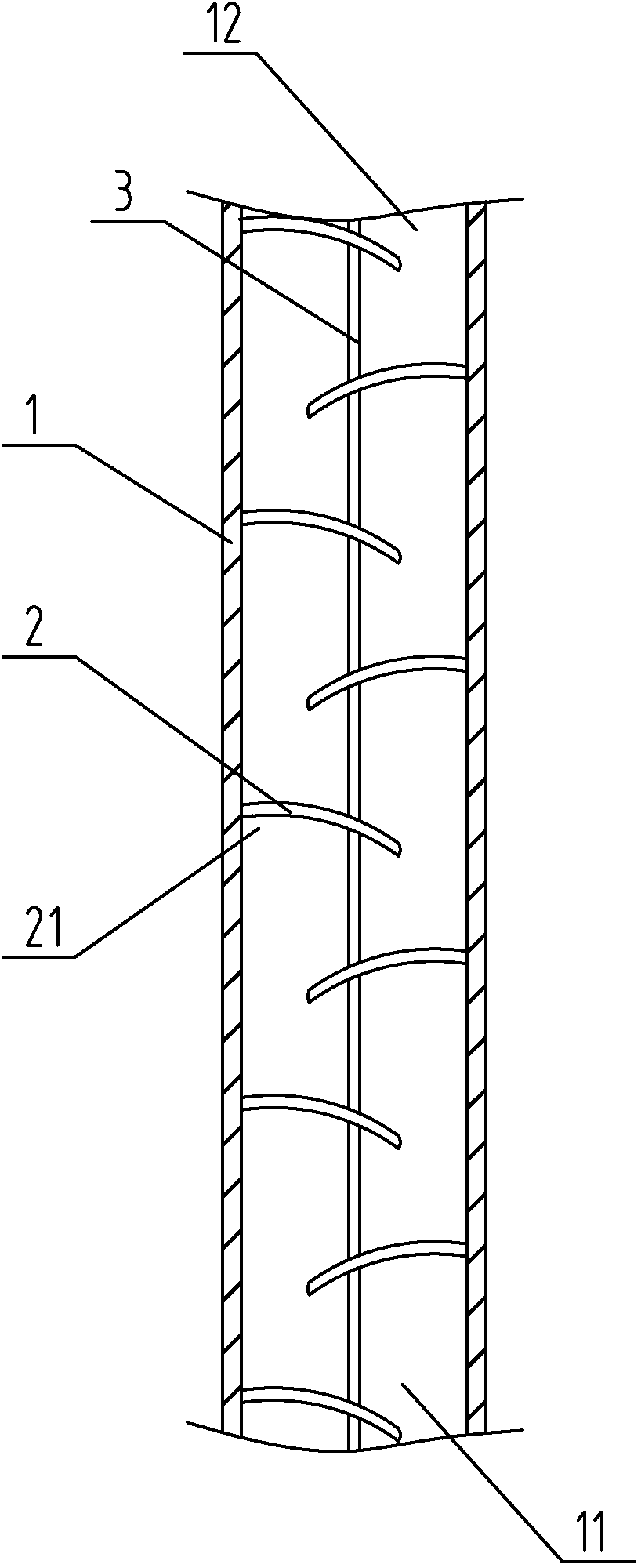

为实现上述目的，本实用新型采用的技术方案如下：有机废水处理管道， 其特征在于：包括管道本体和设置于管道本体内的多块挡水板，所述管道本体 两端分别为进水口和出水口，所述多块挡水板连接于管道本体内并与管体内壁 间围成一开口朝向进水口的反应室。
进一步的，还包括支撑杆，该支撑杆设于管道本体中心并随管道本体轴向 延伸，所述挡水板一端与管道本体内壁连接、另一端连接于支撑杆上。
进一步的，挡水板的挡水面积大于管道本体横截面的一半。
进一步的，多块挡水板等距离布满管体。
进一步的，挡水板为一端固定于管道本体内壁上、另一端向进水口处弯曲 的弧形板。
进一步的，管道本体和挡板采用不锈钢材料制成。
一种有机废水处理系统，其特征在于：包括权利要求1至6中任意一项所 述的有机废水处理管道，还包括射流器、废水泵和臭氧供给管，所述射流器分 别与废水泵和臭氧供给管连通并将进入射流器中混合的含臭氧废水由进水口送 入管道本体内。
进一步的，有机废水处理管道包括有多条，多条有机废水处理管道连接成 蛇形管路。
由上述对本实用新型的描述可知，与现有技术相比，本实用新型提供的有 机废水处理管道及有机废水处理系统，在有机废水的输送过程中通过与挡水板 碰撞将有机废水截留在反应室中与臭氧充分反应，从而延长废水在管道中与臭 氧的反应时间，并可使臭氧与有机废水充分混合，实现对有机废水的处理;另 外该种机废水处理管道结构简单、制备成本低、可组合使用、使用范围广。
