申请日2015.03.10
公开(公告)日2015.07.29
IPC分类号C02F103/16; C02F9/10
摘要
本实用新型提出了一种处理金银湿法提纯废水的系统，包括：初沉池、调节池、曝气池、活性炭吸附塔、中水池、蒸发结晶设备和冷凝塔，调节池具有第一配药罐、第一曝气装置，调节池与初沉池相连;曝气池具有第二配药罐、第二曝气装置，曝气池与调节池相连;活性炭吸附塔与曝气池相连;中水池与活性炭吸附塔相连;蒸发结晶设备与中水池相连;以及冷凝塔与蒸发结晶设备相连。本实用新型实施例的处理金银湿法提纯废水的系统具有自动化程度高，操作灵活简单，节能环保，无二次污染，处理后水质稳定的特点。

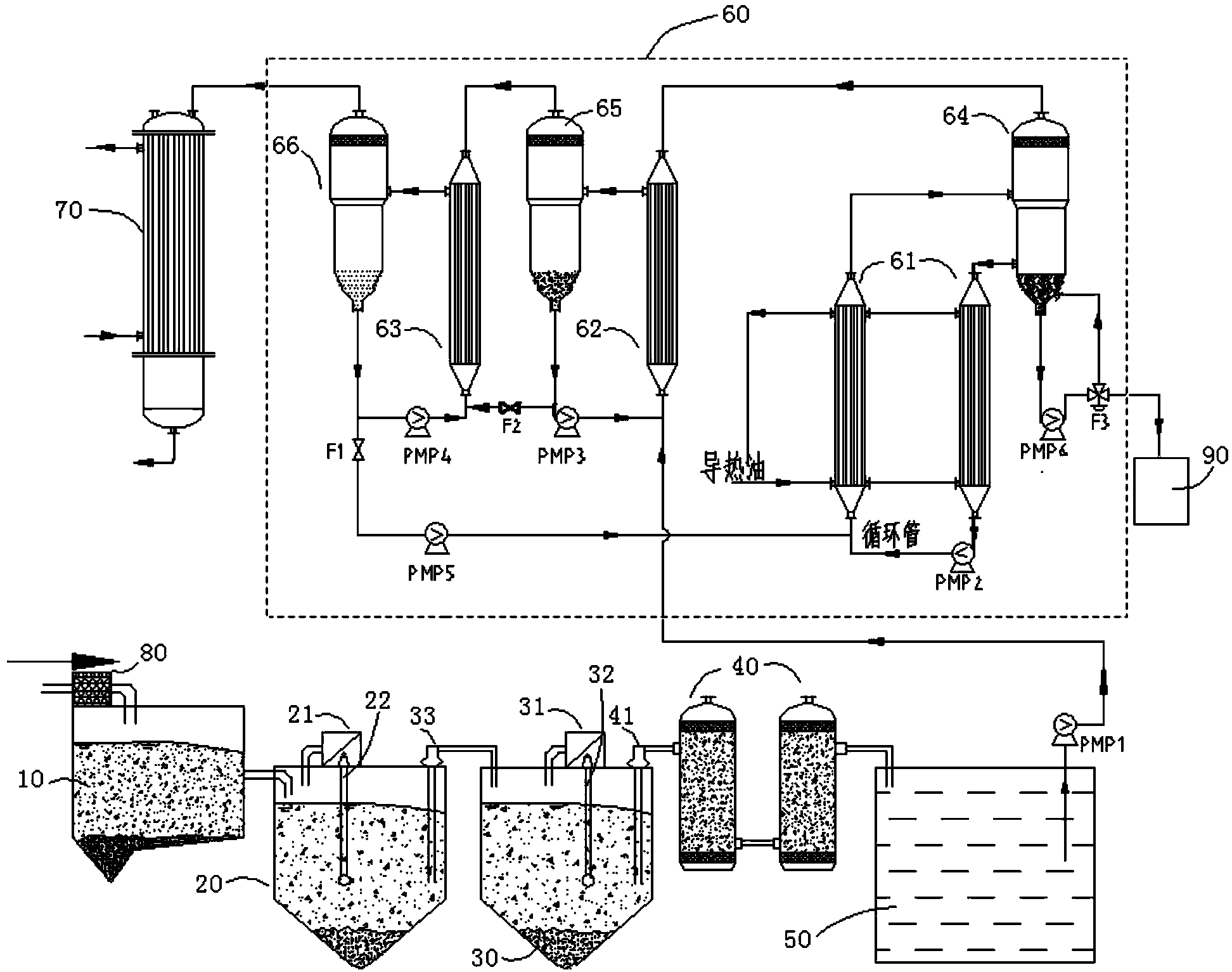

摘要附图
权利要求书
1.一种处理金银湿法提纯废水的系统，其特征在于，包括：
初沉池;
调节池，所述调节池具有第一配药罐、第一曝气装置，所述调节池与所述初沉池相连;
曝气池，所述曝气池具有第二配药罐、第二曝气装置，所述曝气池与所述调节池相连;
活性炭吸附塔，所述活性炭吸附塔与所述曝气池相连;
中水池，所述中水池与所述活性炭吸附塔相连;
蒸发结晶设备，所述蒸发结晶设备与所述中水池相连;以及
冷凝塔，所述冷凝塔与所述蒸发结晶设备相连。
2.根据权利要求1所述的处理金银湿法提纯废水的系统，其特征在于，进一步包括：
格栅，所述格栅设置在所述初沉池的废水进口处。
3.根据权利要求1所述的处理金银湿法提纯废水的系统，其特征在于，所述曝气池通过第一滗水器与所述调节池相连。
4.根据权利要求1所述的处理金银湿法提纯废水的系统，其特征在于，所述活性炭吸附塔通过第二滗水器与所述曝气池相连。
5.根据权利要求1所述的处理金银湿法提纯废水的系统，其特征在于，所述第一配药罐和第二配药罐分别独立地为硫化钠溶液罐和絮凝剂罐。
6.根据权利要求1所述的处理金银湿法提纯废水的系统，其特征在于，所述活性炭吸附塔包括两个串联的子活性炭吸附塔。
7.根据权利要求1所述的处理金银湿法提纯废水的系统，其特征在于，所述蒸发结晶设备为三效逆流蒸发结晶器。
8.根据权利要求7所述的处理金银湿法提纯废水的系统，其特征在于，进一步包括：
离心脱盐机，所述离心脱盐机与所述三效逆流蒸发结晶器的终级蒸发器相连。
说明书
处理金银湿法提纯废水的系统
技术领域
本实用新型属于废水处理系统，具体而言，本实用新型涉及处理金银湿法提纯废水的系统。
背景技术
黄金、白银湿法提纯工艺需要使用大量的盐酸、硝酸、氢氧化钠、亚硫酸钠，需经过除杂、浸出分离、还原或电解等多个工段。使得提纯过程产生的废水，酸度大、重金属离子及盐含量高、成分复杂，处理难度大。该类废水对设备设施、器材器械的腐蚀性强、对生态环境的危害性大;废水中含有的稀贵金属回收价值大。
现有处理金银湿法提纯废水的装置多采用太阳能预热-蒸馏装置，但是采用该装置的处理效率低、能耗高、处理后的废水达标率低，并且该装置经常出现堵塞现象，维护费用高，操作人员劳动强度大;，另外，采用该装置现有技术日处理量仅能达到2m3，结晶盐回收量20kg/d，回收率非常低。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。根据本实用新型的一个方面，本实用新型提出了一种处理金银湿法提纯废水的系统，该系统旨在实现对该类废水的资源化、无害化处理以及最大限度的实现对贵金属的综合回收，同时保证在处理过程中节能、环保、无二次污染。
根据本实用新型实施例的处理金银湿法提纯废水的系统包括：
初沉池;
调节池，所述调节池具有配药罐、曝气装置，所述调节池与所述初沉池相连;
曝气池，所述曝气池具有配药罐、曝气装置，所述曝气池与所述调节池相连;
活性炭吸附塔，所述活性炭吸附塔与所述曝气池相连;
中水池，所述中水池与所述活性炭吸附塔相连;
蒸发结晶设备，所述蒸发结晶设备与所述中水池相连;以及
冷凝塔，所述冷凝塔与所述蒸发结晶设备相连。
本实用新型的处理金银湿法提纯废水的系统具有自动化程度高，操作灵活简单，节能 环保，无二次污染，处理后水质稳定的特点。
另外，根据本实用新型上述实施例的处理金银湿法提纯废水的系统还可以具有如下附加的技术特征：
在本实用新型中，上述处理金银湿法提纯废水的系统进一步包括：格栅，所述格栅设置在所述初沉池的废水进口处。
在本实用新型中，所述曝气池通过第一滗水器与所述调节池相连。
在本实用新型中，所述活性炭吸附塔通过第二滗水器与所述曝气池相连。
在本实用新型中，所述配药罐为硫化钠溶液罐和絮凝剂罐。
在本实用新型中，所述活性炭吸附塔包括两个串联的子活性炭吸附塔。
在本实用新型中，所述蒸发结晶设备为三效逆流蒸发结晶器。
在本实用新型中，上述处理金银湿法提纯废水的系统进一步包括：离心脱盐机，所述离心脱盐机与所述三效逆流蒸发结晶器的终级蒸发器相连。
