申请日2015.03.10
公开(公告)日2015.07.08
IPC分类号C02F1/52; C02F1/24
摘要
本实用新型涉公开了一种用于分离乳化悬浮固态污水的平流式气浮装置，调节池通过污水泵与反应搅拌机连接，调节池与污水泵之间设置有絮凝剂投加装置，反应搅拌机与气浮池连接，气浮池通过溶气水泵与溶气罐连接，本实用新型用于分离污水中呈乳化状态或悬浮固态的物质，应用范围广泛，对含油、纸浆、羊毛、电镀等污水处理效果尤其显著，本实用新型结合工程实际使用情况，在投药反映，气浮效果，出水稳定性浮渣排除等方面，均有新的改进和提高，对污水适应性强，流态稳定，并将反应设备纳入气浮池首端，大大提高了混凝效果，气浮池、絮凝剂投加装置、溶气罐组合在一机座上，无须基础设备一经调试好无需专人管理，节省了人力成本，有非常好的实用效果。

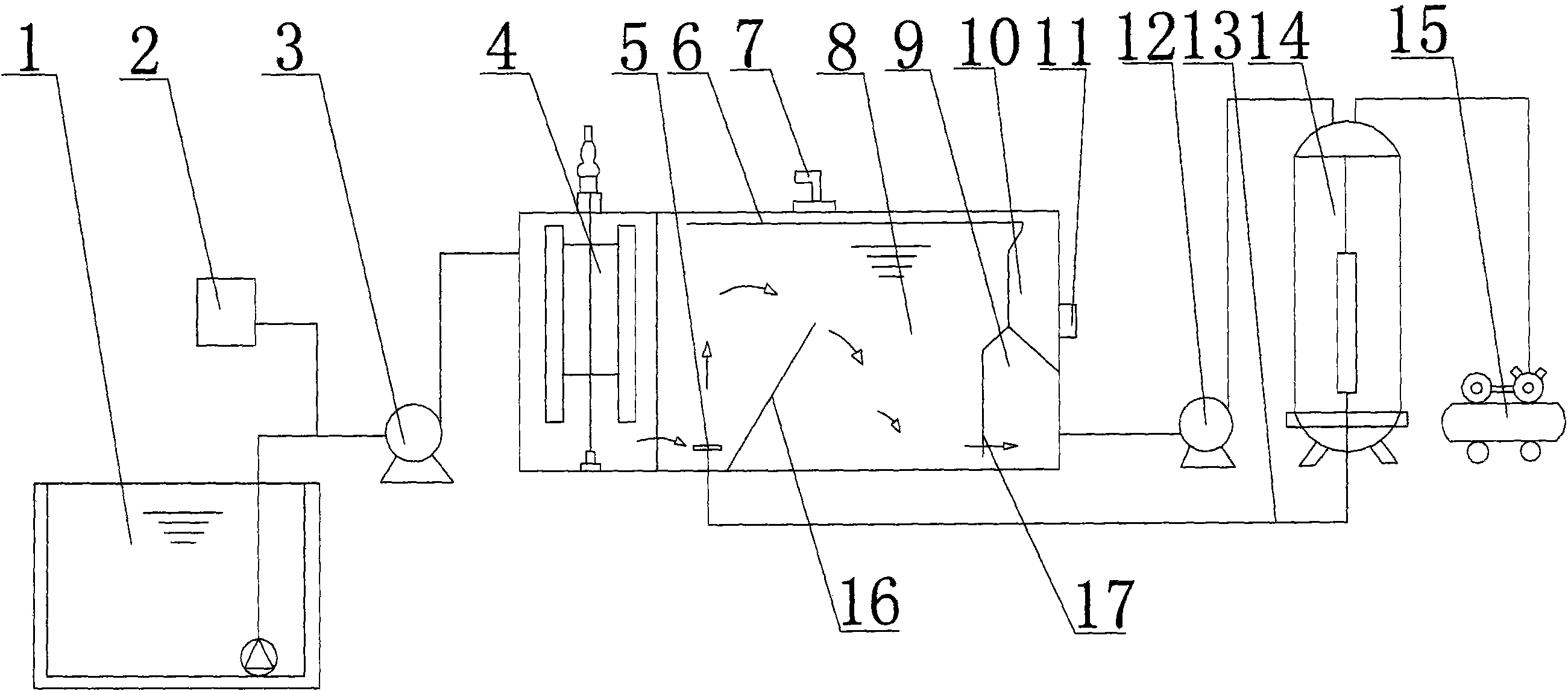

摘要附图
权利要求书
1.一种用于分离乳化悬浮固态污水的平流式气浮装置，其特征在于：其 包括调节池、絮凝剂投加装置、污水泵、反应搅拌机、气浮池、溶气水泵、 溶气罐，所述调节池通过污水泵与反应搅拌机连接，所述调节池与污水泵 之间设置有絮凝剂投加装置，所述反应搅拌机与气浮池连接，所述气浮池 通过溶气水泵与溶气罐连接。
2.根据权利要求1所述的一种用于分离乳化悬浮固态污水的平流式气 浮装置，其特征在于：所述气浮池内溶气水挡板与气浮池之间形成有溶气 水存放池，所述污泥挡板与气浮池形成污泥池，所述气浮池内设置有气浮 挡板，所述气浮挡板向污泥池方向倾斜，所述气浮挡板倾斜的角度为六十 度。
3.根据权利要求1所述的一种用于分离乳化悬浮固态污水的平流式气 浮装置，其特征在于：所述装置包括有空压机，所述空压机与溶气罐连接。
4.根据权利要求1所述的一种用于分离乳化悬浮固态污水的平流式气 浮装置，其特征在于：所述污泥池侧面设置有排污口。
5.根据权利要求2所述的一种用于分离乳化悬浮固态污水的平流式气 浮装置，其特征在于：所述污泥池的上端设置有刮沫机。
6.根据权利要求1或2所述的一种用于分离乳化悬浮固态污水的平流式 气浮装置，其特征在于：所述气浮池内侧底部设置有释放器，所述释放器 通过回水管与溶气罐底部连接。
说明书
一种用于分离乳化悬浮固态污水的平流式气浮装置
【技术领域】
本实用新型涉及污水处理装置技术领域，具体的说是一种用于分离乳 化悬浮固态污水的平流式气浮装置。
【背景技术】
油脂污水主要来自油脂生产车间的浸出、物理、化学精炼过程中的连 续碱练、水化、酸化、中和、脱胶、脱臭、脱色、水洗、过滤等工序。污 水中除含有高浓度油脂外，还含有磷脂、皂等有机物以及酸、碱、盐和固 态悬浮物，COD和BOD很高，同时油脂污水多为间歇排放，成分复杂， pH值不稳定，水质水量变化幅度很大，对污水处理设施冲击较大，石油、 化工、造纸、制革、食品、电镀等工业污水处理，需要分离污水中呈乳化 状态或悬浮固态的物质。现有的平流式气浮设备大多只能针对某一个行业 使用，应用范围有限，且现有的设备对含油、纸浆、羊毛、电镀等污水处 理效果比较差，投药反应时间长，反应效果差，气浮效果一般，出水不稳 定，每台设备需要单独的专人看管，增加了企业的人力成本。
因此，为克服上述技术的不足而设计出应用范围广泛，在投药反映， 气浮效果，出水稳定性浮渣排除等方面，均有新的改进和提高，对污水适 应性强，流态稳定，大大提高了混凝效果，无需专人管理，节省了人力成 本的一种用于分离乳化悬浮固态污水的平流式气浮装置，正是发明人所要 解决的问题。
【实用新型内容】
针对现有技术的不足，本实用新型的目的是提供一种用于分离乳化悬浮 固态污水的平流式气浮装置，应用范围广泛，在投药反映，气浮效果，出 水稳定性浮渣排除等方面，均有新的改进和提高，对污水适应性强，流态 稳定，大大提高了混凝效果，无需专人管理，节省了人力成本。
本实用新型解决其技术问题所采用的技术方案是：一种用于分离乳化悬 浮固态污水的平流式气浮装置，其包括调节池、絮凝剂投加装置、污水泵、 反应搅拌机、气浮池、溶气水泵、溶气罐，所述调节池通过污水泵与反应 搅拌机连接，所述调节池与污水泵之间设置有絮凝剂投加装置，所述反应 搅拌机与气浮池连接，所述气浮池通过溶气水泵与溶气罐连接。
进一步，所述气浮池内溶气水挡板与气浮池之间形成有溶气水存放池， 所述污泥挡板与气浮池形成污泥池，所述气浮池内设置有气浮挡板，所述 气浮挡板向污泥池方向倾斜，所述气浮挡板倾斜的角度为六十度。
进一步，所述装置包括有空压机，所述空压机与溶气罐连接。
进一步，所述污泥池侧面设置有排污口。
进一步，所述污泥池的上端设置有刮沫机。
进一步，所述气浮池内侧底部设置有释放器，所述释放器通过回水管与 溶气罐底部连接。
本实用新型的有益效果是：
1、本实用新型主要用于分离污水中呈乳化状态或悬浮固态的物质，应 用范围广泛，可以被广泛用于石油、化工、造纸、制革、食品、电镀等工 业污水处理。对含油、纸浆、羊毛、电镀等污水处理效果尤其显著，在投 药反应，气浮效果，出水稳定性浮渣排除等方面，均有新的改进和提高。
2、本实用新型结合工程实际使用情况，在投药反映，气浮效果，出水 稳定性浮渣排除等方面，均有新的改进和提高，对污水适应性强，流态稳 定，并将反应设备纳入气浮池首端，大大提高了混凝效果，气浮池、絮凝 剂投加装置、溶气罐组合在一机座上，无须基础设备一经调试好无需专人 管理，节省了人力成本，有非常好的实用效果。
