申请日2015.02.14
公开(公告)日2015.05.20
IPC分类号C05F17/00; C05F17/02; C05F3/06; C05F3/04
摘要
本发明公开了一种利用城市化粪池中的粪便污水制备有机肥的方法及其装置;属于有机肥制备技术领域;其技术要点包括下述步骤：(1)采集粪便、粪渣和污水;(2)将粪便、粪渣和污水组成的粪水混合物输送并排入储粪池中，投入生石灰粉，搅拌使粪水混合物固液分离;(3)静置后，将中间的粪污水通过管道排放至液态池待用;(4)中间粪污水排完后，加入农作物秸秆粉末与剩余的粪便和粪渣搅拌形成半成品;(5)半成品输送至发酵池发酵，时间为15-25天，发酵完成后，即可装包成为粉状有机肥料;本发明旨在提供一种操作简便，可有效处理城市粪污水，实现变废为宝目的的利用城市化粪池中的粪便污水制备有机肥的方法及其装置;用于有机肥的制作。
权利要求书
1.一种利用城市化粪池中的粪便污水制备有机肥的方法，其特征在于，包括下述步骤： (1)采用环保抽粪车收取城市化粪池中的粪便、粪渣和污水;(2)将粪便、粪渣和污水组成 的粪水混合物输送并排入储粪池中，按每立方粪水混合物投入2-4公斤生石灰粉的比例投入 生石灰粉，然后搅拌15-30分钟，使粪水混合物固液分离;(3)搅拌完成后，静置25-40分 钟进行固液分离，分离完成后，粪便位于上层，粪污水位于中间，粪渣位于下层，中间的粪 污水通过预设的管道排放至液态池待用;(4)中间粪污水排完后，加入农作物秸秆粉末与剩 余的粪便和粪渣搅拌形成半成品，农作物秸秆的添加量按半成品的含水率而定，半成品的含 水率控制在20%-40%;(5)搅拌后的半成品输送至发酵池进行自然发酵，发酵时间为15-25 天，发酵完成后，即可装包成为粉状有机肥料;(6)排放在液态池中的粪污水，每立方加入 100-200公斤的粮食下脚料，搅拌均匀后自然发酵7-15天，即可装桶成为液态有机肥料。
2.根据权利要求1所述的利用城市化粪池中的粪便污水制备有机肥的方法，其特征在于， 步骤(2)中，粪水混合物输送至储粪池后，在添加生石灰粉时，还需要按每立方粪水混合物 添加30-50克的比例加入次氯酸钠，再进行搅拌。
3.根据权利要求1所述的利用城市化粪池中的粪便污水制备有机肥的方法，其特征在于， 步骤(4)具体为：中间粪污水排完后，首先按定量搅拌桶内每立方余物添加100-200公斤的 比例加入粮食下脚料，搅拌均匀后自然发酵1-3天，再加入农作物秸秆粉末搅拌形成半成品， 农作物秸秆的添加量按半成品的含水率而定，半成品的含水率控制在20%-40%。
4.根据权利要求1所述的利用城市化粪池中的粪便污水制备有机肥的方法，其特征在于， 步骤(4)所述农作物秸秆粉末的颗粒度为100-150目。

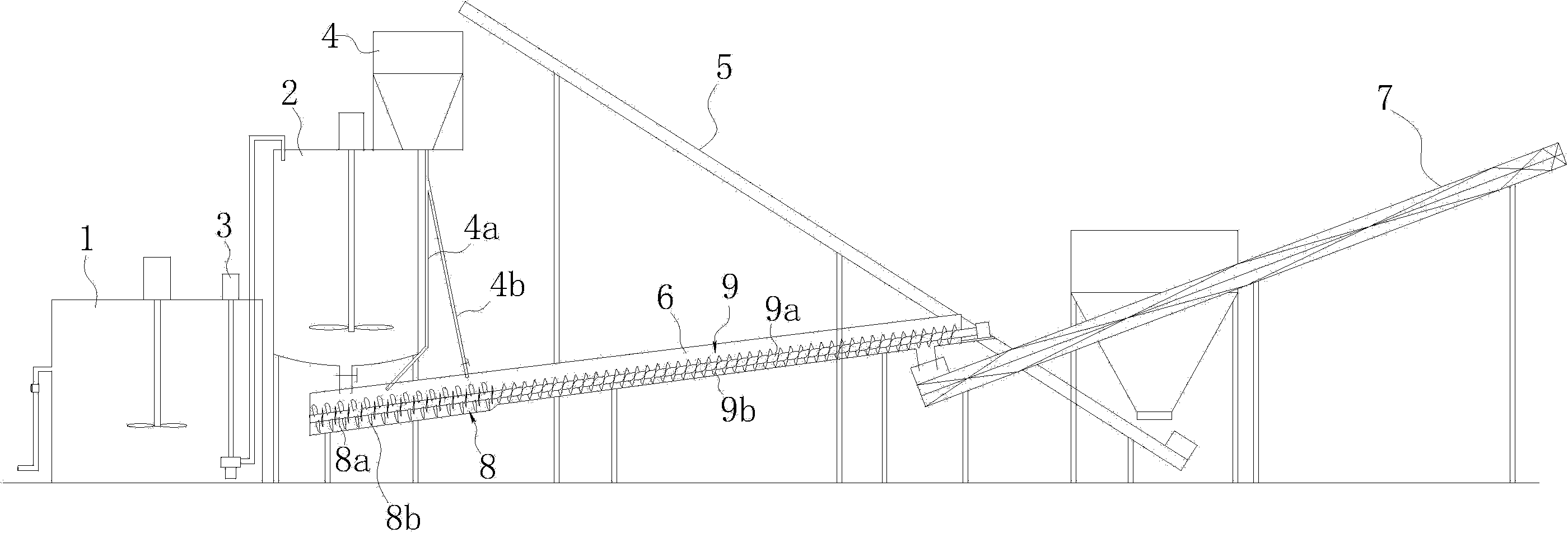

5.一种制备上述任一权利要求所述有机肥的装置，包括储粪池(1)，其特征在于，所述 储粪池(1)侧边设有定量搅拌桶(2)，储粪池(1)通过吸污泵(3)与搅拌桶(2)连接， 在定量搅拌桶(2)内设有搅拌机;在定量搅拌桶(2)顶部设有辅料斗(4)，辅料斗(4)连 接有辅料输送带(5)，辅料输送带(5)连接有辅料输送电机;在辅料斗(4)下方设有依序 连接的输送槽(6)和传送皮带(7)，传送皮带(7)连接有传送电机;所述输送槽(6)和传 送皮带(7)均从靠近搅拌桶(2)的一端朝远离搅拌桶(2)的一端倾斜且靠近搅拌桶(2) 的一端低于远离搅拌桶(2)的一端;在输送槽(6)内设有相互连接的螺旋搅拌机构(8)和 螺旋输送机构(9)，螺旋搅拌机构(8)位于靠近搅拌桶(2)一侧的输送槽(6)内;所述搅 拌桶(2)和辅料斗(4)的出料口均位于输送槽(6)靠近搅拌桶(2)一端近端部。
6.根据权利要求5所述的制备有机肥的装置，其特征在于，所述储粪池(1)管路连接 有液态池;在储粪池(1)内设有搅拌装置。
7.根据权利要求5所述的制备有机肥的装置，其特征在于，所述输送槽(6)中轴线与 水平面的夹角为10-25°。
8.根据权利要求7所述的制备有机肥的装置，其特征在于，所述螺旋搅拌机构(8)的 长度为2.5-3.5米。
9.根据权利要求5至8任一所述的制备有机肥的装置，其特征在于，所述螺旋搅拌机构 (8)由第一转轴(8a)和沿第一转轴(8a)长度方向间隔分布的若干呈螺旋状分布的搅拌叶 片(8b)组成;所述螺旋输送机构(9)由第二转轴(9a)和沿第二转轴(9a)轴向设置的螺 旋叶片(9b)组成;所述第一转轴(8a)和第二转轴(9a)为一体成型的整体结构，所述第 二转轴(9a)自由端依序连接有减速器和搅拌电机。
10.根据权利要求5所述的制备有机肥的装置，其特征在于，所述辅料斗(4)出料口连 接有主供料管(4a)，在主供料管(4a)侧边连接有辅助加料管(4b)，所述主供料管(4a) 出口位于输送槽(6)靠近搅拌桶(2)一端近端部;所述辅助加料管(4b)位于输送槽(6) 中部，在辅助加料管(4b)出口端近端部设有控制阀板。
说明书
利用城市化粪池中的粪便污水制备有机肥的方法及其装置
技术领域
本发明涉及一种有机肥的制备方法，更具体地说，尤其涉及一种利用城市化粪池中的粪 便污水制备有机肥的方法。本发明同时涉及一种采用上述方法制备有机肥的装置。
背景技术
众所周知，人粪是中华民族农耕历史上一直延续使用的最廉价、最有效、最健康的有机 肥料。随着社会的进步，农村向城市化发展，农田耕地越来越少，人粪的使用量也随之越来 越少。但人口却越来越多，粪便的量也在不断增加，城市化粪池内的粪便无法及时处理，高 浓度的粪污水随着生活废水流向河道，不仅污染河水、而且影响环境，同时也影响了生活用 水的质量，城市化粪池中的粪污水已经成为一个日益严重的环境问题
发明内容
本发明的目的在于针对上述现有技术的不足，提供一种操作简便，可有效处理城市粪污 水，实现变废为宝目的的利用城市化粪池中的粪便污水制备有机肥的方法。
本发明的另一目的是提供一种采用上述方法制备有机肥的装置。
本发明的前一技术方案是这样实现的：一种利用城市化粪池中的粪便污水制备有机肥的 方法，包括下述步骤：(1)采用环保抽粪车收取城市化粪池中的粪便、粪渣和污水;(2)将 粪便、粪渣和污水组成的粪水混合物输送并排入储粪池中，按每立方粪水混合物投入2-4公 斤生石灰粉的比例投入生石灰粉，然后搅拌15-30分钟，使粪水混合物固液分离;(3)搅拌 完成后，静置25-40分钟进行固液分离，分离完成后，粪便位于上层，粪污水位于中间，粪 渣位于下层，中间的粪污水通过预设的管道排放至液态池待用;(4)中间粪污水排完后，加 入农作物秸秆粉末与剩余的粪便和粪渣搅拌形成半成品，农作物秸秆的添加量按半成品的含 水率而定，半成品的含水率控制在20%-40%;(5)搅拌后的半成品输送至发酵池进行自然发 酵，发酵时间为15-25天，发酵完成后，即可装包成为粉状有机肥料;(6)排放在液态池中 的粪污水，每立方加入100-200公斤的粮食下脚料，搅拌均匀后自然发酵7-15天，即可装桶 成为液态有机肥料。
上述的利用城市化粪池中的粪便污水制备有机肥的方法中，步骤(2)中，粪水混合物输 送至储粪池后，在添加生石灰粉时，还需要按每立方粪水混合物添加30-50克的比例加入次 氯酸钠，再进行搅拌。
上述的利用城市化粪池中的粪便污水制备有机肥的方法中，步骤(4)具体为：中间粪污 水排完后，首先按定量搅拌桶内每立方余物添加100-200公斤的比例加入粮食下脚料，搅拌 均匀后自然发酵1-3天，再加入农作物秸秆粉末搅拌形成半成品，农作物秸秆的添加量按半 成品的含水率而定，半成品的含水率控制在20%-40%。
上述的利用城市化粪池中的粪便污水制备有机肥的方法中，步骤(4)所述农作物秸秆粉 末的颗粒度为100-150目。
本发明的后一技术方案是这样实现的：一种制备上述有机肥的装置，包括储粪池，其中 所述储粪池侧边设有定量搅拌桶，储粪池通过吸污泵与搅拌桶连接，在定量搅拌桶内设有搅 拌机;在定量搅拌桶顶部设有辅料斗，辅料斗连接有辅料输送带，辅料输送带连接有辅料输 送电机;在辅料斗下方设有依序连接的输送槽和传送皮带，传送皮带连接有传送电机;所述 输送槽和传送皮带均从靠近搅拌桶的一端朝远离搅拌桶的一端倾斜且靠近搅拌桶的一端低于 远离搅拌桶的一端;在输送槽内设有相互连接的螺旋搅拌机构和螺旋输送机构，螺旋搅拌机 构位于靠近搅拌桶一侧的输送槽内;所述搅拌桶和辅料斗的出料口均位于输送槽靠近搅拌桶 一端近端部。
上述的制备有机肥的装置中，所述储粪池管路连接有液态池;在储粪池内设有搅拌装置。
上述的制备有机肥的装置中，所述输送槽中轴线与水平面的夹角为10-25°。
上述的制备有机肥的装置中，所述螺旋搅拌机构的长度为2.5-3.5米。
上述的制备有机肥的装置中，所述螺旋搅拌机构由第一转轴和沿第一转轴长度方向间隔 分布的若干呈螺旋状分布的搅拌叶片组成;所述螺旋输送机构由第二转轴和沿第二转轴轴向 设置的螺旋叶片组成;所述第一转轴和第二转轴为一体成型的整体结构，所述第二转轴自由 端依序连接有减速器和搅拌电机。
上述的制备有机肥的装置中，所述辅料斗出料口连接有主供料管，在主供料管侧边连接 有辅助加料管，所述主供料管出口位于输送槽靠近搅拌桶一端近端部;所述辅助加料管位于 输送槽中部，在辅助加料管出口端近端部设有控制阀板。
本发明采用上述方法及专用装置后，利用城市化粪池中的人粪结合农村农作物秸秆粉末， 用农作物秸秆粉末吸收人粪液中的富营养成份，经过科学配制，成为优质的农业种植用粉状 有机肥和液态有机肥，将固液进行初步分离，不仅使粉状有机肥加工更加方便、而且分离出 的粪污水可以便捷地加工出同样优质的液态有机肥。本发明制备工艺简单实用，且无臭气排 放，无生产废水，不会造成二次污染。将两大废弃污染材料转变为优质的绿色有机肥，不仅 加工方便，而且合理的搭配，通过秸秆粉末的缓慢发酵分解，可以有效地延长肥效，且可以 避免土壤板结。本发明的装置，通过储粪池对粪便污水进行发酵，然后通过定量搅拌桶准确 计量原料，同时也方便其它辅助料的添加，有效保证产品质量;同时，采用紧凑的搅拌机构 和输送机构，不仅有效节约了空间，而且合理的结构，使物料在最短距离内搅拌均匀且顺畅 地输送，避免物料堵塞在输送槽内。本发明的方法和装置，解决了城市粪便及农业秸秆不易 处理的问题，真正实现了变废为宝的目的，实现了生物链的有序循环。
