申请日2015.01.28
公开(公告)日2015.07.08
IPC分类号F16K17/04; F16K37/00
摘要
本实用新型涉及一种传感装置，特别涉及一种水处理系统的感应式压力传感装置。本实用新型提供了如下技术方案：一种水处理系统的感应式压力传感装置，包括有阀体、阀盖及安装于阀体上的控制组件，阀体与阀盖之间具有安装空间，控制组件包括有设于安装空间内的阀杆及与阀杆联动可封堵连接腔的膜片，阀杆与阀盖之间设有弹性压力件，安装空间内设有骨架组件，该骨架组件包括有固设于安装空间内的中空骨架及套设于中空骨架上的线圈，阀杆处于中空骨架内轴向滑移，且阀杆的轴向一端与膜片连接，另一端套设有随阀杆沿中空骨架内滑移的铁氧体磁环。采用上述技术方案，提供了一种使用寿命长、控制精度高的水处理系统的感应式压力传感装置。
权利要求书

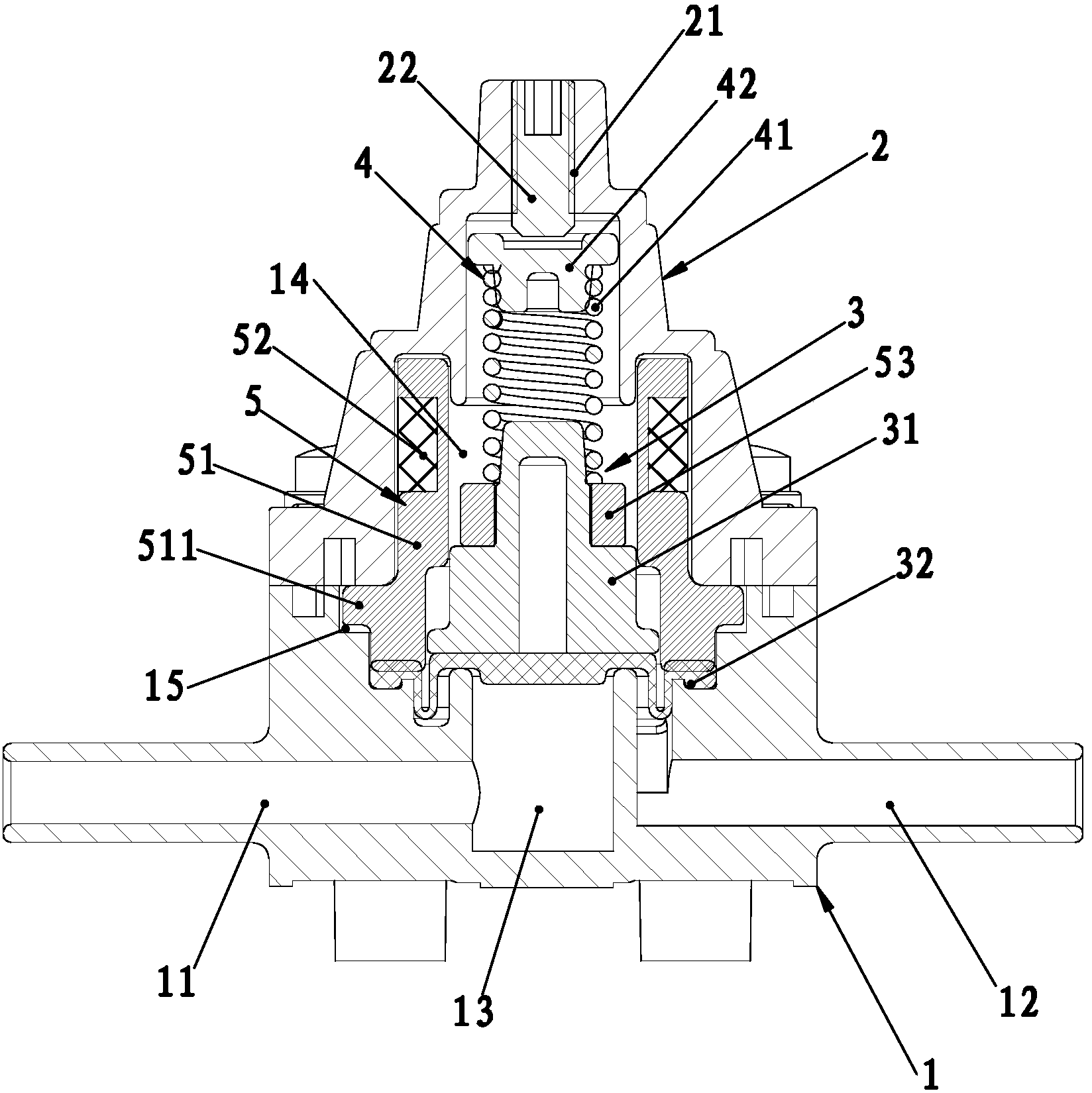

1.一种水处理系统的感应式压力传感装置，包括有阀体、阀盖及安装于阀体上的控制组件，阀体包括有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间设有通过连接腔导通，阀体与阀盖之间具有安装空间，控制组件包括有设于安装空间内并可沿安装空间轴向滑移的阀杆及与阀杆联动可封堵连接腔的膜片，阀杆与阀盖之间设有弹性压力件，其特征在于：所述的安装空间内设有骨架组件，该骨架组件包括有固设于安装空间内的中空骨架及套设于中空骨架上的线圈，所述的阀杆处于中空骨架内轴向滑移，且阀杆的轴向一端与膜片连接，另一端套设有随阀杆沿中空骨架内滑移的铁氧体磁环。
2.根据权利要求1所述的水处理系统的感应式压力传感装置，其特征在于：所述的阀体与阀盖之间设有卡接空间，中空骨架的边缘设有延伸至卡接空间内的卡接裙边。
3.根据权利要求1或2所述的水处理系统的感应式压力传感装置，其特征在于：所述的弹性压力件包括有与套设于阀杆上的铁氧体磁环抵触的弹簧，弹簧相对于与铁氧体磁环抵触一端的另一端处设有弹簧座，阀盖上位于弹簧座的上方开设有安装孔，安装孔内设有与安装孔呈螺纹旋转并与弹簧座抵触的调节螺杆。
说明书
水处理系统的感应式压力传感装置
技术领域
本实用新型涉及一种传感装置，特别涉及一种水处理系统的感应式压力传感装置。
背景技术
在水处理系统或水家电行业中，压力传感装置是其内必不可少的部件。传统的压力传感器主要由阀体、阀盖及安装于阀体上的控制组件，阀体包括有介质进入通道及介质流出通道，介质进入通道与流出通道之间设有通过连接腔导通，阀体与阀盖之间具有安装空间，控制组件包括有促使设于安装空间内并可沿安装空间轴向滑移的阀杆及与阀杆联动可封堵连接腔的膜片，阀杆与阀盖之间设有弹性压力件，并且阀体内设有可与膜片配合的继电开关。膜片在初始状态与连接腔呈封闭状，当介质进入通道内的压力克服弹性压力件的弹性力时，阀杆带动膜片处于安装空间内上移，促使介质进入通道与介质流出通道开启，膜片开启至一定高度后与继电开关抵触，继电开关则会将信号发送至外部的控制系统中，使该水处理系统实施切断或开启。继电开关作为信号传送的主要部件，其内的触点易老化，使用寿命不长，短时间内需经常更换，而且其控制精度不高，时常会出现延缓，导致水处理系统无法准确的实施切断或开启。
发明内容
针对现有技术存在的不足，本实用新型提供了一种使用寿命长、控制精度高的水处理系统的感应式压力传感装置。
为实现上述目的，本实用新型提供了如下技术方案：一种水处理系统的感应式压力传感装置，包括有阀体、阀盖及安装于阀体上的控制组件，阀体包括有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间设有通过连接腔导通，阀体与阀盖之间具有安装空间，控制组件包括有设于安装空间内并可沿安装空间轴向滑移的阀杆及与阀杆联动可封堵连接腔的膜片，阀杆与阀盖之间设有弹性压力件，其特征在于：所述的安装空间内设有骨架组件，该骨架组件包括有固设于安装空间内的中空骨架及套设于中空骨架上的线圈，所述的阀杆处于中空骨架内轴向滑移，且阀杆的轴向一端与膜片连接，另一端套设有随阀杆沿中空骨架内滑移的铁氧体磁环。
采用上述技术方案，当水处理系统在工作过程中，连接腔内的压力可克服弹性压力件使膜片与连接腔解除密封，同时阀杆位于中空骨架内朝向阀盖方向移动，中空骨架上的线圈处于通电状态，套设于阀杆上的铁氧体磁环与线圈之间产生电感量，并通过外部的试波器对电感量实施检测，对电感量的计算得到数值不仅可精确的使水处理系统在何时需要实施开启或切断，而且还可通过电感量的不同知晓阀体内压力的高度数值，铁氧体磁环处于安装空间内，不会由通过阀体内的介质接触，其使用寿命长，维修率低，使用更为方便。
本实用新型进一步设置为：阀体与阀盖之间设有卡接空间，中空骨架的边缘设有延伸至卡接空间内的卡接裙边。
采用上述技术方案，这样设置使中空骨架可稳定的处于阀体内，结构紧凑，安装方便。
本实用新型更进一步设置为：弹性压力件包括有与套设于阀杆上的铁氧体磁环抵触的弹簧，弹簧相对于与铁氧体磁环抵触一端的另一端处设有弹簧座，阀盖上位于弹簧座的上方开设有安装孔，安装孔内设有与安装孔呈螺纹旋转并与弹簧座抵触的调节螺杆。
采用上述技术方案，这样设置结构简单，调节螺杆的设置可根据压力值的变化对弹簧的弹簧力实施调节。
