申请日2015.02.14
公开(公告)日2015.07.08
IPC分类号C05F3/06; C05F3/04; C05F17/02
摘要
本实用新型公开了一种利用城市化粪池中的粪便污水制备有机肥的装置;属于有机肥制备设备技术领域;其技术要点包括储粪池，其中所述储粪池侧边设有定量搅拌桶，在定量搅拌桶内设有搅拌机;在定量搅拌桶顶部设有辅料斗，辅料斗连接有辅料输送带，辅料输送带连接有辅料输送电机;在辅料斗下方设有依序连接的输送槽和传送皮带;在输送槽内设有相互连接的螺旋搅拌机构和螺旋输送机构，螺旋搅拌机构位于靠近搅拌桶一侧的输送槽内;所述搅拌桶和辅料斗的出料口均位于输送槽靠近搅拌桶一端近端部;本实用新型旨在提供一种结构合理、操作简便且使用效果好的利用城市化粪池中的粪便污水制备有机肥的装置;用于有机肥的制作。
权利要求书

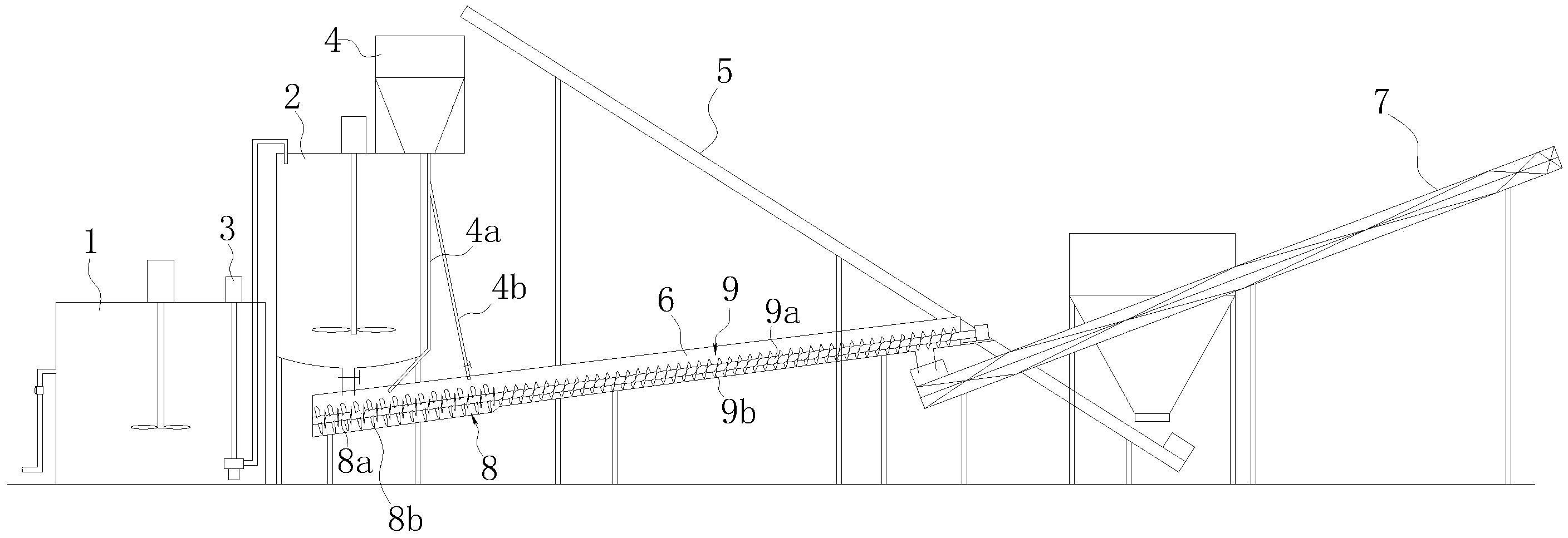

1.一种利用城市化粪池中的粪便污水制备有机肥的装置，包括储粪池(1)，其特征在于， 所述储粪池(1)侧边设有定量搅拌桶(2)，储粪池(1)通过吸污泵(3)与搅拌桶(2)连 接，在定量搅拌桶(2)内设有搅拌机;在定量搅拌桶(2)顶部设有辅料斗(4)，辅料斗(4) 连接有辅料输送带(5)，辅料输送带(5)连接有辅料输送电机;在辅料斗(4)下方设有依 序连接的输送槽(6)和传送皮带(7)，传送皮带(7)连接有传送电机;所述输送槽(6)和 传送皮带(7)均从靠近搅拌桶(2)的一端朝远离搅拌桶(2)的一端倾斜且靠近搅拌桶(2) 的一端低于远离搅拌桶(2)的一端;在输送槽(6)内设有相互连接的螺旋搅拌机构(8)和 螺旋输送机构(9)，螺旋搅拌机构(8)位于靠近搅拌桶(2)一侧的输送槽(6)内;所述搅 拌桶(2)和辅料斗(4)的出料口均位于输送槽(6)靠近搅拌桶(2)一端近端部。
2.根据权利要求1所述的利用城市化粪池中的粪便污水制备有机肥的装置，其特征在于， 所述储粪池(1)管路连接有液态池;在储粪池(1)内设有搅拌装置。
3.根据权利要求1所述的利用城市化粪池中的粪便污水制备有机肥的装置，其特征在于， 所述输送槽(6)中轴线与水平面的夹角为10-25°。
4.根据权利要求3所述的利用城市化粪池中的粪便污水制备有机肥的装置，其特征在于， 所述螺旋搅拌机构(8)的长度为2.5-3.5米。
5.根据权利要求1至4任一所述的利用城市化粪池中的粪便污水制备有机肥的装置，其 特征在于，所述螺旋搅拌机构(8)由第一转轴(8a)和沿第一转轴(8a)长度方向间隔分布 的若干呈螺旋状分布的搅拌叶片(8b)组成;所述螺旋输送机构(9)由第二转轴(9a)和沿 第二转轴(9a)轴向设置的螺旋叶片(9b)组成;所述第一转轴(8a)和第二转轴(9a)为 一体成型的整体结构，所述第二转轴(9a)自由端依序连接有减速器和搅拌电机。
6.根据权利要求1所述的利用城市化粪池中的粪便污水制备有机肥的装置，其特征在于， 所述辅料斗(4)出料口连接有主供料管(4a)，在主供料管(4a)侧边连接有辅助加料管(4b)， 所述主供料管(4a)出口位于输送槽(6)靠近搅拌桶(2)一端近端部;所述辅助加料管(4b) 位于输送槽(6)中部，在辅助加料管(4b)出口端近端部设有控制阀板。
说明书
利用城市化粪池中的粪便污水制备有机肥的装置
技术领域
本实用新型涉及一种有机肥的制备设备，更具体地说，尤其涉及一种利用城市化粪池中 的粪便污水制备有机肥的装置。
背景技术
众所周知，人粪是中华民族农耕历史上一直延续使用的最廉价、最有效、最健康的有机 肥料。随着社会的进步，农村向城市化发展，农田耕地越来越少，人粪的使用量也随之越来 越少。但人口却越来越多，粪便的量也在不断增加，城市化粪池内的粪便无法及时处理，高 浓度的粪污水随着生活废水流向河道，不仅污染河水、而且影响环境，同时也影响了生活用 水的质量，城市化粪池中的粪污水已经成为一个日益严重的环境问题。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种结构合理、操作简便且使用 效果好的利用城市化粪池中的粪便污水制备有机肥的装置。
本实用新型的技术方案是这样实现的：一种利用城市化粪池中的粪便污水制备有机肥的 装置，包括储粪池，其中所述储粪池侧边设有定量搅拌桶，储粪池通过吸污泵与搅拌桶连接， 在定量搅拌桶内设有搅拌机;在定量搅拌桶顶部设有辅料斗，辅料斗连接有辅料输送带，辅 料输送带连接有辅料输送电机;在辅料斗下方设有依序连接的输送槽和传送皮带，传送皮带 连接有传送电机;所述输送槽和传送皮带均从靠近搅拌桶的一端朝远离搅拌桶的一端倾斜且 靠近搅拌桶的一端低于远离搅拌桶的一端;在输送槽内设有相互连接的螺旋搅拌机构和螺旋 输送机构，螺旋搅拌机构位于靠近搅拌桶一侧的输送槽内;所述搅拌桶和辅料斗的出料口均 位于输送槽靠近搅拌桶一端近端部。
上述的利用城市化粪池中的粪便污水制备有机肥的装置中，所述储粪池管路连接有液态 池;在储粪池内设有搅拌装置。
上述的利用城市化粪池中的粪便污水制备有机肥的装置中，所述输送槽中轴线与水平面 的夹角为10-25°。
上述的利用城市化粪池中的粪便污水制备有机肥的装置中，所述螺旋搅拌机构的长度为 2.5-3.5米。
上述的利用城市化粪池中的粪便污水制备有机肥的装置中，所述螺旋搅拌机构由第一转 轴和沿第一转轴长度方向间隔分布的若干呈螺旋状分布的搅拌叶片组成;所述螺旋输送机构 由第二转轴和沿第二转轴轴向设置的螺旋叶片组成;所述第一转轴和第二转轴为一体成型的 整体结构，所述第二转轴自由端依序连接有减速器和搅拌电机。
上述的利用城市化粪池中的粪便污水制备有机肥的装置中，所述辅料斗出料口连接有主 供料管，在主供料管侧边连接有辅助加料管，所述主供料管出口位于输送槽靠近搅拌桶一端 近端部;所述辅助加料管位于输送槽中部，在辅助加料管出口端近端部设有控制阀板。
本实用新型采用上述结构后，通过储粪池对粪便污水进行发酵，然后通过定量搅拌桶准 确计量原料，同时也方便其它辅助料的添加，有效保证产品质量;同时，采用紧凑的搅拌机 构和输送机构，不仅有效节约了空间，而且合理的结构，使物料在最短距离内搅拌均匀且顺 畅地输送，避免物料堵塞在输送槽内。本实用新型的装置，解决了城市粪便及农业秸秆不易 处理的问题，真正实现了变废为宝的目的，实现了生物链的有序循环。
