申请日2015.03.10
公开(公告)日2015.07.08
IPC分类号B01D29/35; B01D29/82; C02F9/02; B02C18/14; C02F11/00; C02F11/18; C02F11/12
摘要
本发明公开了一种泔水固液分离装置及包含该固液分离装置的泔水处理系统，用于处理饭店、餐厅、食堂等场所产生的厨房垃圾。上述泔水处理系统包括泔水固液分离装置，用于将泔水中的液体和固体分离;输送装置，该输送装置设于所述分离板下方，所述输送装置上还设有加热装置;油水分离装置，该油水分离装置与所述内筒和外筒之间的底部连通;粉碎装置，该粉碎装置与所述输送装置的尾端相连。本发明的泔水处理系统所使用的挤压与加热相结合的泔水固液分离方式，分离更为彻底，且内筒上的网孔不易堵塞，即使堵塞，也可以方便地将内筒取出进行清洗，完全解决了现有技术中滚筒式泔水固液分离装置易堵塞且不易清洗的缺陷。

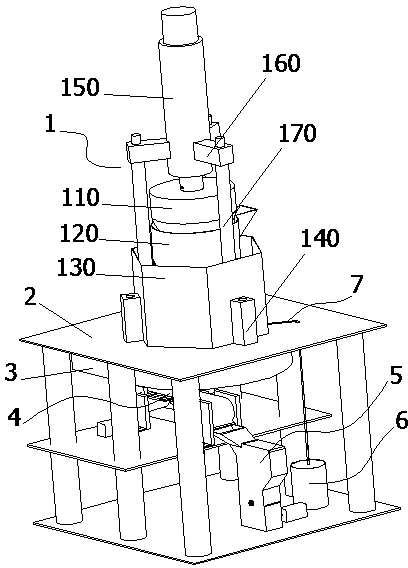

摘要附图
权利要求书
1.一种泔水固液分离装置，其特征在于，包括：
固液分离筒，该固液分离筒包括内筒和外筒，所述内筒的上部设有倾斜入口，且所述内筒的筒壁上设有若干网孔，所述外筒设有筒底，在该筒底上设有通孔一，在所述筒底上还设有环状凸台;
锤头，该锤头的大小和所述内筒的内部空腔相匹配，还包括驱动装置，用于驱动所述锤头沿内筒的轴向方向移动;
基板，该基板与所述外筒的底部固定连接，所述基板上设有通孔二，该通孔二与所述通孔一同轴并通过通孔一与内筒连通;
分离板，该分离板的形状与所述通孔二相匹配且分离板可在通孔二中沿通孔的轴向方向移动，所述分离板通过弹性部件与所述基板连接。
2.按照权利要求1所述的泔水固液分离装置，其特征在于，所述分离板的上部为锥形结构，所述锤头的下部设有与所述分离板上锥形结构相适应的凹陷。
3.按照权利要求1所述的泔水固液分离装置，其特征在于，所述外筒的筒底上表面至通孔一之间形成环状斜面。
4.按照权利要求1所述的泔水固液分离装置，其特征在于，所述外筒的外壁上沿圆周方向设有多个安装基座，该安装基座上设有安装孔，所述分离板上沿圆周方向设有数量与所述安装基座相对应的安装爪，所述安装爪通过调节螺栓与所述安装孔一一对应连接，且所述调节螺栓上套设有压缩弹簧，在压力作用下，所述分离板可沿调节螺栓的轴向方向移动。
5.一种泔水处理系统，其特征在于，包括权利要求1-4任一项所述的泔水固液分离装置，还包括输送装置，该输送装置设于所述分离板下方，所述输送装置上还设有加热装置;油水分离装置，该油水分离装置与所述内筒和外筒之间的底部连通;粉碎装置，该粉碎装置与所述输送装置的尾端相连。
6.按照权利要求5所述的泔水处理系统，其特征在于，所述外筒的筒底设有导液槽，在外筒的筒壁上设有与导液槽连通并用于与管路相接的导液孔，在其斜面底部还设有贯通斜面并与导液槽连通的导孔。
7.按照权利要求5所述的泔水处理系统，其特征在于，所述输送装置包括传输带、用于加热传输带的加热管及用于驱动传输带运行的驱动装置，所述传输带尾端的底部还设有刷子。
8.按照权利要求7所述的泔水处理系统，其特征在于，所述传输带的材料为铁氟龙高温布。
9.按照权利要求5-8任一项所述的泔水处理系统，其特征在于，所述粉碎装置包括箱体、入料口、粉碎机构及出料装置，所述粉碎机构包括转盘、转轴、定刀及动刀，所述转盘与转轴同轴固定连接，且所述转轴的一端与电机的输出轴固定连接，一对所述定刀固定于所述箱体内部，所述转盘的圆周方向均布设有多个刀座，所述动刀安装于所述刀座上。
10.按照权利要求9所述的泔水处理系统，其特征在于，所述转盘与出料装置之间还设有筛网，该筛网为弧形，该弧形与转盘的旋转轨迹相适应，所述筛网上设有若干筛孔。
说明书
泔水固液分离装置及泔水处理系统
技术领域
本发明涉及一种泔水固液分离装置及包含该固液分离装置的泔水处理系统，用于处理饭店、餐厅、食堂等场所产生的厨房垃圾。
背景技术
泔水在感官性状上，表现为油腻、湿淋淋，影响人的视觉和嗅觉等的舒适感和生活卫生;含水率约80%～90%。泔水可通过地表径流和渗透作用，污染地表水和地下水;另外在气温较高的条件下，能很快腐烂发臭，产生大量病毒、致病菌和病原微生物，引发新的污染。如不加以适当的处理，会造成病原菌的传播等。泔水中营养元素含量高，富含有机物、磷、钾、氮、钙以及各种微量元素。它通过分拣、脱水、高温、脱油、高压等处理过程，能够彻底消灭泔水中的各种疫源、病毒，减少二次污染，而且能提炼出高蛋白精饲料等产品。
现有的专利文献中披露了一些泔水处理设备，例如公开号为“CN101157505A”的中国发明专利公开了一种泔水处理方法及其处理装置，公告号为“CN203899296U”的中国实用新型专利公开了一种泔水处理机，公告号为“CN201454970U”的中国实用新型专利公开了一种环保型厨余泔水废弃物生化处理设备。
上述专利文献中公开的泔水处理设备中，均包含泔水固液分离装置，且上述泔水固液分离装置均为滚筒式，在滚筒的外壁上设有若干网孔，将泔水倒入滚筒后，由驱动装置驱动滚筒旋转，利用离心力将液体由网孔中甩出，将固体留在滚筒内。上述泔水固液分离装置虽然实现了泔水固液分离的目的，但存在一些缺陷。在滚筒旋转的过程中，网孔容易堵塞，一些直径较小的固体也会由网孔中被甩出，而且网孔被堵塞后，极难清理。
发明内容
本发明要解决的技术问题是解决现有技术中滚筒式泔水固液分离装置网孔容易堵塞且较难清理的缺陷。
为了解决上述技术问题，本发明提供的技术方案如下：一种泔水固液分离装置，包括：
固液分离筒，该固液分离筒包括内筒和外筒，所述内筒的上部设有倾斜入口，且所述内筒的筒壁上设有若干网孔，所述外筒设有筒底，在该筒底上设有通孔一，在所述筒底上还设有环状凸台;
锤头，该锤头的大小和所述内筒的内部空腔相匹配，还包括驱动装置，用于驱动所述锤头沿内筒的轴向方向移动;
基板，该基板与所述外筒的底部固定连接，所述基板上设有通孔二，该通孔二与所述通孔一同轴并通过通孔一与内筒连通;
分离板，该分离板的形状与所述通孔二相匹配且分离板可在通孔二中沿通孔的轴向方向移动，所述分离板通过弹性部件与所述基板连接。
进一步的，所述分离板的上部为锥形结构，所述锤头的下部设有与所述分离板上锥形结构相适应的凹陷。
进一步的，所述外筒的筒底上表面至通孔一之间形成环状斜面。
进一步的，所述外筒的外壁上沿圆周方向设有多个安装基座，该安装基座上设有安装孔，所述分离板上沿圆周方向设有数量与所述安装基座相对应的安装爪，所述安装爪通过调节螺栓与所述安装孔一一对应连接，且所述调节螺栓上套设有压缩弹簧，在压力作用下，所述分离板可沿调节螺栓的轴向方向移动。
一种泔水处理系统，包括权利要求1-4任一项所述的泔水固液分离装置，还包括输送装置，该输送装置设于所述分离板下方，所述输送装置上还设有加热装置;油水分离装置，该油水分离装置与所述内筒和外筒之间的底部连通;粉碎装置，该粉碎装置与所述输送装置的尾端相连。
进一步的，所述外筒的筒底设有导液槽，在外筒的筒壁上设有与导液槽连通并用于与管路相接的导液孔，在其斜面底部还设有贯通斜面并与导液槽连通的导孔。
进一步的，所述输送装置包括传输带、用于加热传输带的加热管及用于驱动传输带运行的驱动装置，所述传输带尾端的底部还设有刷子。
进一步的，所述传输带的材料为铁氟龙高温布。
进一步的，所述粉碎装置包括箱体、入料口、粉碎机构及出料装置，所述粉碎机构包括转盘、转轴、定刀及动刀，所述转盘与转轴同轴固定连接，且所述转轴的一端与电机的输出轴固定连接，一对所述定刀固定于所述箱体内部，所述转盘的圆周方向均布设有多个刀座，所述动刀安装于所述刀座上。
进一步的，所述转盘与出料装置之间还设有筛网，该筛网为弧形，该弧形与转盘的旋转轨迹相适应，所述筛网上设有若干筛孔。
本实施例的泔水固液分离装置及泔水处理系统，通过挤压与加热相结合的方式将泔水进行固液分离，首先将泔水倒入内筒中，部分液体由内筒筒壁上的网孔流至外筒的筒底，进而通过管路流至油水分离装置内部;接着锤头向内筒内的泔水进行挤压，越来越多的液体由网孔被挤出，由于连接分离板的压缩弹簧采用高强度弹簧，在锤头初始挤压的过程中，弹簧并不会被压缩，当泔水中的液体被挤压殆尽时，让锤头继续下压，此时内筒内的泔水仅剩下固体物质，直至锤头的压力足以压缩高强度的压缩弹簧，使得分离板与通孔二脱离，固体由通孔二中漏出，落至输送装置的传输带上，由传输带将固体物质缓慢的输送至粉碎装置中，在此过程中，由加热管持续加热，使得固体物质中的液体进一步的被蒸发，从而更容易进行粉碎。
本实施例挤压与加热相结合的泔水固液分离方式，分离更为彻底，且内筒上的网孔不易堵塞，即使堵塞，也可以方便地将内筒取出进行清洗，完全解决了现有技术中滚筒式泔水固液分离装置易堵塞且不易清洗的缺陷。
