申请日2015.03.10
公开(公告)日2015.07.29
IPC分类号C25C1/12; C22B7/04
摘要
本实用新型涉及一种含铝污泥废渣中金属铜的回收装置，包括箱体、安装于箱体两侧的进料口和出料口，进料口与箱体之间管路上安装有泵Ⅰ和阀Ⅰ，出料口与箱体之间管路上安装有阀Ⅲ，箱体内管路上串联安装有倾析器和电解回收系统，倾析器与进料口相连通，电解回收系统与出料口相连通，倾析器和电解回收系统之间管路上安装有泵Ⅱ和阀Ⅱ。本实用新型的有益效果是：倾析器能够去除经过酸溶预处理含铝污泥废渣中的杂质;电解回收系统能够有效回收废渣浸取液中的铜，获得的电解液可进一步综合利用，有利于污染的减量化，并产生一定的经济效益。

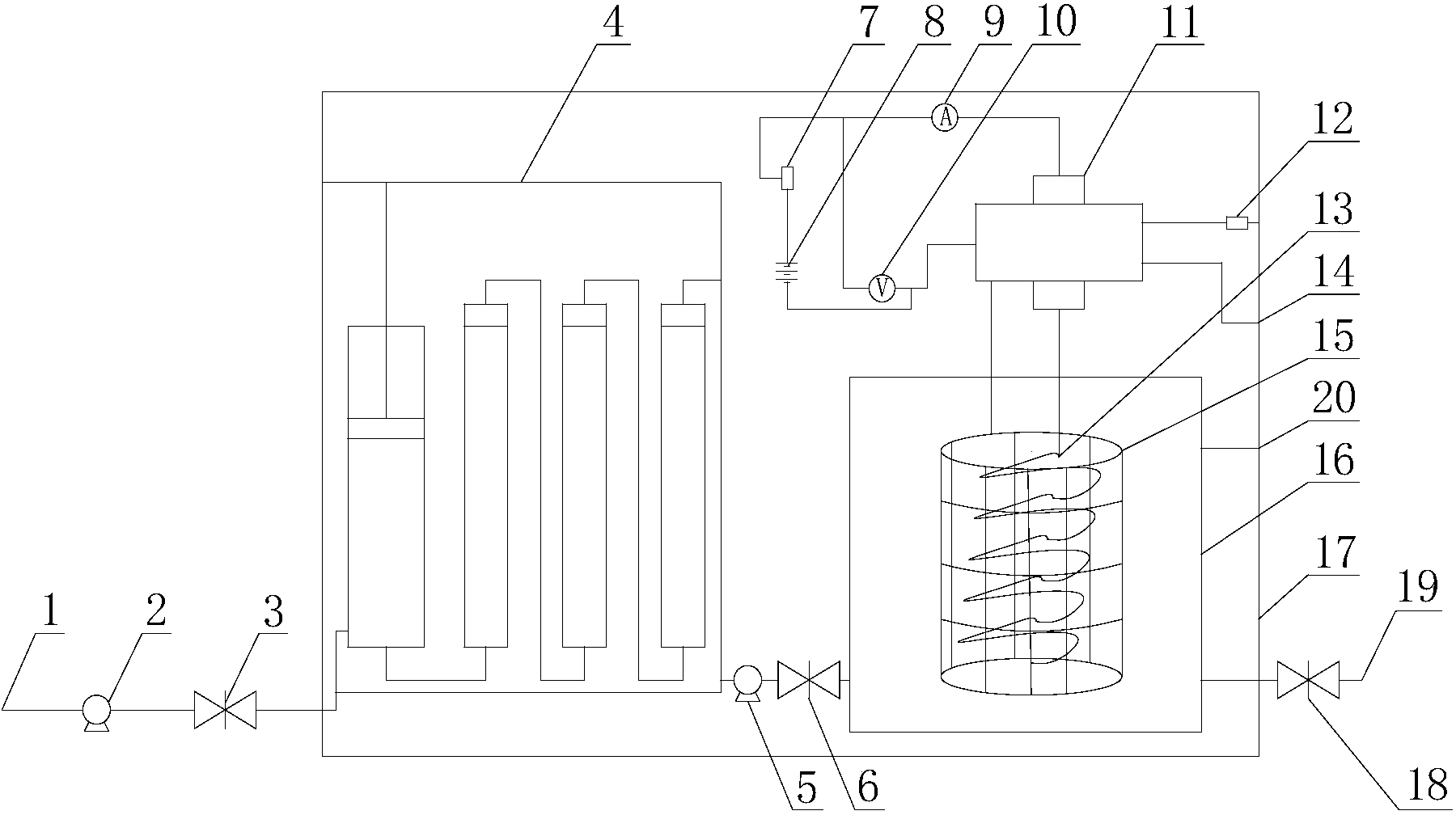

摘要附图
权利要求书
1.一种含铝污泥废渣中金属铜的回收装置，包括箱体(17)、安装于箱体 (17)两侧的进料口(1)和出料口(19)，进料口(1)与箱体(17)之间管路 上安装有泵Ⅰ(2)和阀Ⅰ(3)，出料口(19)与箱体(17)之间管路上安装有 阀Ⅲ(18)，其特征是：所述的箱体(17)内管路上串联安装有倾析器(4)和 电解回收系统，倾析器(4)与进料口(1)相连通，电解回收系统与出料口(19) 相连通，倾析器(4)和电解回收系统之间管路上安装有泵Ⅱ(5)和阀Ⅱ(6)。
2.根据权利要求1所述的一种含铝污泥废渣中金属铜的回收装置，其特征 是：所述的倾析器(4)包括三个串联连接的连续式沉降器，倾析器(4)中液 体流动方向和杂质沉淀方向相反。
3.根据权利要求1所述的一种含铝污泥废渣中金属铜的回收装置，其特征 是：所述的电解回收系统包括线路连接的可变电阻器Ⅰ(7)、直流电源Ⅰ(8)、 电流表(9)、电压表(10)、电机(11)、可变电阻器Ⅱ(12)、直流电源Ⅱ(14)、 铂丝(13)和铂网(15)，铂丝(13)和铂网(15)安装于反应池(16)腔内， 反应池(16)上侧开设有投料口(20)。
4.根据权利要求1或3所述的一种含铝污泥废渣中金属铜的回收装置，其 特征是：所述的倾析器(4)和反应池(16)管路连接。
5.根据权利要求3所述的一种含铝污泥废渣中金属铜的回收装置，其特征 是：所述的电解回收系统中铂网(15)作为阴极，铂丝(13)作为阳极，铂丝 (13)置于铂网(15)腔内，铂丝(13)安装于电机(11)下方，铂丝(13) 随电机(11)进行搅拌，搅拌速率50～200r/min。
6.根据权利要求3所述的一种含铝污泥废渣中金属铜的回收装置，其特征 是：所述的电解回收系统采用直流电源，电压为20～50V，电流为100～300A， pH为1～4。
说明书
一种含铝污泥废渣中金属铜的回收装置
技术领域
本实用新型属于固废资源化领域，涉及一种含铝污泥废渣中金属铜的回收 装置。
背景技术
近年来，伴随经济发展而来的环保问题成为人们关注的主要问题，节能减 排、以废治废成为推动我国循环经济发展、促进企业绿色转型的核心问题。通 过资源化回收利用三废资源有利于环境的安全及经济的发展，如铝制品表面处 理过程中会产生大量的含铝污泥废渣，废渣中含有大量的金属元素，如铝、铜、 镍、硅等，若能对其进行资源化利用，将会产生可观的经济效益。
实用新型内容
本实用新型要解决的技术问题是：基于上述问题，提供一种含铝污泥废渣 中金属铜的回收装置。
本实用新型解决其技术问题所采用的技术方案是：一种含铝污泥废渣中金 属铜的回收装置，包括箱体、安装于箱体两侧的进料口和出料口，进料口与箱 体之间管路上安装有泵Ⅰ和阀Ⅰ，出料口与箱体之间管路上安装有阀Ⅲ，箱体 内管路上串联安装有倾析器和电解回收系统，倾析器与进料口相连通，电解回 收系统与出料口相连通，倾析器和电解回收系统之间管路上安装有泵Ⅱ和阀Ⅱ。
进一步地，倾析器包括三个串联连接的连续式沉降器，倾析器中液体流动 方向和杂质沉淀方向相反。
进一步地，电解回收系统包括线路连接的可变电阻器Ⅰ、直流电源Ⅰ、电 流表、电压表、电机、可变电阻器Ⅱ、直流电源Ⅱ、铂丝和铂网，铂丝和铂网 安装于反应池腔内，反应池上侧开设有投料口。
进一步地，倾析器和反应池管路连接。
进一步地，电解回收系统中铂网作为阴极，铂丝作为阳极，铂丝置于铂网 腔内，铂丝安装于电机下方，铂丝随电机进行搅拌，搅拌速率50～200r/min。
进一步地，电解回收系统采用直流电源，电压为20～50V，电流为100～300A， pH为1～4。
本实用新型的有益效果是：倾析器能够去除经过酸溶预处理含铝污泥废渣 中的杂质;电解回收系统能够有效回收废渣浸取液中的铜，获得的电解液可进 一步综合利用，有利于污染的减量化，并产生一定的经济效益。
