申请日2015.01.28
公开(公告)日2015.09.09
IPC分类号B08B15/02
摘要
本实用新型是一种揭盖式污水池加盖膜密闭罩，其包括有密闭膜、支撑架，该密闭罩具有上半部分和下半部分，其上半部分设置有框架，所述框架上方的中心位置设置有悬挂部，所述悬挂部发散性地向下斜拉有支撑架，所述支撑架固定于框架上;所述下半部分设置有固定架，固定架上包覆有密闭膜，且固定架与框架的结构对应，以使二者能够吻合地上下接合在一起，所述的固定架或框架上至少设置有一嵌合装置，以使固定架和框架能够稳定地接合在一起。这样，在工作时，固定架和框架紧密接合，完成密闭状态，需要维护时，则拆开固定架和框架，将上半部分吊起，即可实现日常的维护和保养。
权利要求书
1.一种揭盖式污水池加盖膜密闭罩，其包括有密闭膜、支撑架，其特征在于该密闭罩 具有上半部分和下半部分，其上半部分设置有框架，所述框架上方的中心位置设置有悬挂部， 所述悬挂部发散性地向下斜拉有支撑架，所述支撑架固定于框架上;所述下半部分设置有固 定架，固定架上包覆有密闭膜，且固定架与框架的结构对应，所述的固定架或框架上至少设 置有一嵌合装置。
2.如权利要求1所述的揭盖式污水池加盖膜密闭罩，其特征在于所述嵌合装置，包括 一立柱及嵌槽，所述立柱设置于框架的周边，向下伸出，所述嵌槽设置于固定架上。
3.如权利要求2所述的揭盖式污水池加盖膜密闭罩，其特征在于所述立柱，通过小支 架固定在框架上，所述嵌槽，设置于连接固定架的固定支架上，所述立柱与嵌槽一一对应。
4.如权利要求3所述的揭盖式污水池加盖膜密闭罩，其特征在于所述立柱为圆柱形， 所述嵌槽也为圆柱形，嵌槽的内径大于立柱的直径，以边缘立柱的插接，同时立柱与嵌槽均 设置复数个。
5.如权利要求1所述的揭盖式污水池加盖膜密闭罩，其特征在于所述固定架上还设置 有复数个加强柱，所述加强柱顶端固定在固定架上，向下延伸。
6.如权利要求1所述的揭盖式污水池加盖膜密闭罩，其特征在于所述固定架的边缘， 还设置有向下延伸的小立柱。
7.如权利要求1所述的揭盖式污水池加盖膜密闭罩，其特征在于所述支撑架的表面上， 还固定有辅助吊架。
说明书
揭盖式污水池加盖膜密闭罩
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行处理的密封装置。
背景技术
随着人们生活水平的不断提高，民众对于自己的生存环境日益重视，然而反作用的是， 随着工业化水平的提高，一些企业的污染也随之日益恶化，特别是污染严重的诸如医药化工、 造纸业与市政污水处理厂等单位，随着市区面积的扩大而距离市区越来越近。而且当前很多 污水厂周边建有不少居民楼，集中处理污水的厂池原来都是裸露在外，一旦有风刮过，臭气 就会随风飘散到居民楼内，随着人们对健康环境的要求与呼声愈来愈高，上述的问题不仅影 响到人们的正常工作和生活，也会带来不必要的社会问题。
目前，污水处理厂及垃圾填埋场的恶臭气体污染一直是有关人员最头痛的问题,治理办法 是有，通常会通过大型的沉降池等进行处理，可是大型池体(如沉淀池、污泥氧化沟、浓缩 池、消化池)的气体收集是最难最大的问题，还具有跨度大、容易腐蚀，寿命短，耐久度差 的缺陷。特别是一些沉淀池，不仅尺寸大(通常直径达到40～60m)，普通加盖形式很难实现， 或者实现后结构笨重，原有池体难于承受而无法实施(因为一些污水池设计建造时并未考虑 这些荷载)，而且由于有些污水池有行走式污水处理设备及检测设备，操作人员需要经常性 进行检查和操作，如果采用普通方法加盖密封，操作人员需要进入密封盖体内操作由于有毒 废臭气的影响将十分危险，并且行走式污水处理设备及检测设备在密封盖体内由于受腐蚀性 废臭气的侵蚀，非常容易出现故障，使用寿命大大缩短。
专利申请201020664201.9号公布了名称为“污水池密封除臭盖”的一种污水池密封除臭 盖，其包含密封罩、支撑框架。支撑框架含有连接件，连接密封罩;支撑框架连接着刮泥机， 支撑框架连有除臭部件，支撑框架的周边还可连有绕污水池周边行走的行走轮，整个装置的 转动是由驱动电机驱动的。除臭部件是指采用生物法、离子法或者吸附法除臭的零部件，或 者还有除臭原料，不包含外来水源。除臭部件的动力和驱动电机的动力均由电源线提供。该 专利申请采用了密封罩盖住污水池，同时配合有行走轮，能够实现随动式的密封结构，然而， 此种结构的问题在于该密封盖适合于圆形的污水池，对于方形的污水池不能进行处理，对于 小型的污水池，该方式显得成本太高，难以实施。
实用新型内容
基于此，本实用新型的首要目的是提供一种揭盖式污水池加盖膜密闭罩，该密闭罩看 进行水平滑动推拉，便于维护，特别适合于方形的污水池进行污水处理。
本实用新型的再一个目的是提供一种揭盖式污水池加盖膜密闭罩，该密闭罩的结构简 单紧凑，安全性能高，便于制造及安装。
为了达到上述目的，本实用新型是这样实现的。

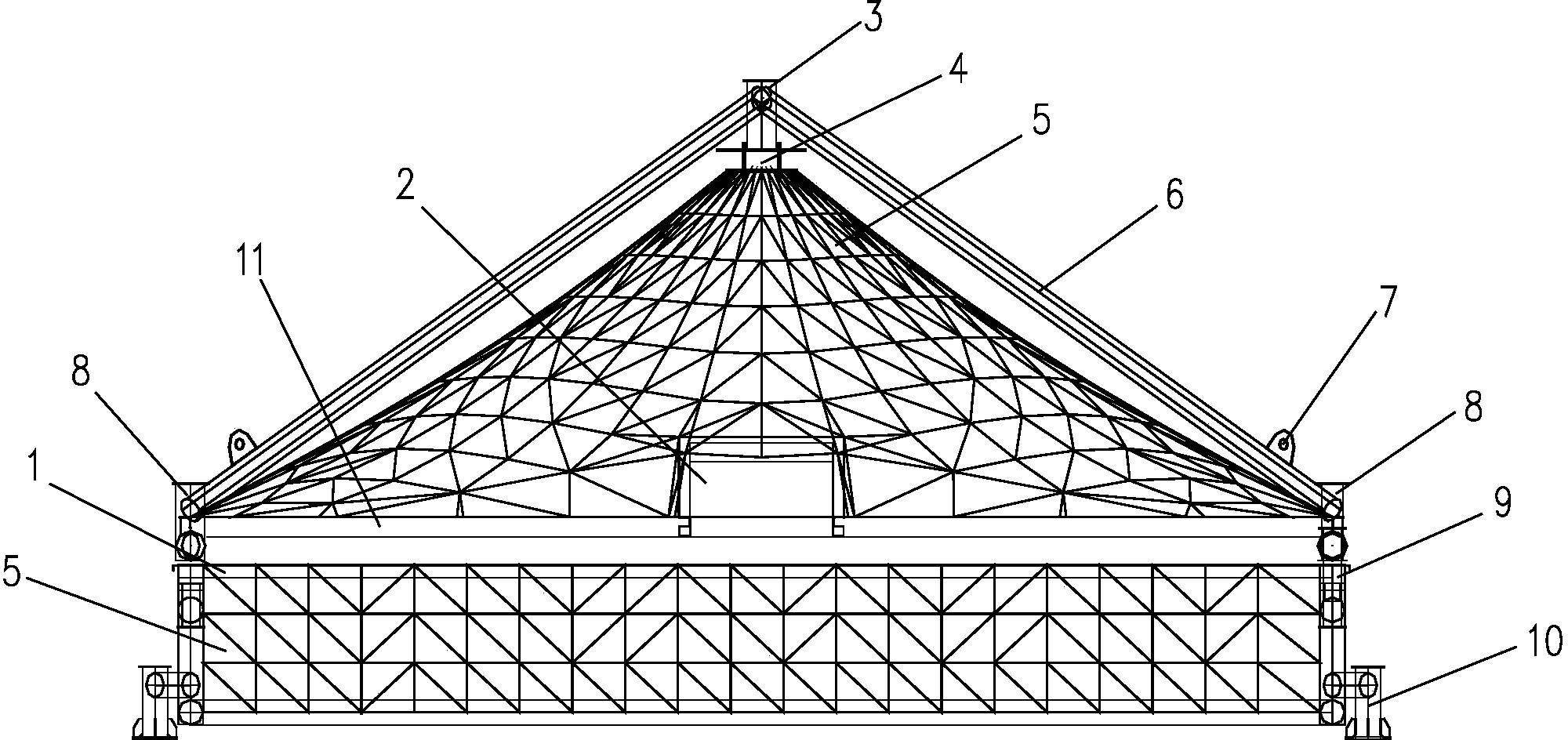

一种揭盖式污水池加盖膜密闭罩，其包括有密闭膜、支撑架，其特征在于该密闭罩具 有上半部分和下半部分，其上半部分设置有框架，所述框架上方的中心位置设置有悬挂部， 所述悬挂部发散性地向下斜拉有支撑架，所述支撑架固定于框架上;所述下半部分设置有固 定架，固定架上包覆有密闭膜，且固定架与框架的结构对应，以使二者能够吻合地上下接合 在一起，所述的固定架或框架上至少设置有一嵌合装置，以使固定架和框架能够稳定地接合 在一起。这样，在工作时，固定架和框架紧密接合，完成密闭状态，需要维护时，则拆开固 定架和框架，将上半部分吊起，即可实现日常的维护和保养。
所述嵌合装置，包括一立柱及嵌槽，所述立柱设置于框架的周边，向下伸出，所述嵌 槽设置于固定架上，通过立柱与嵌槽的接合，可使固定架和框架达到稳定的固定状态。
进一步，所述立柱，通过小支架固定在框架上，所述嵌槽，设置于连接固定架的固定 支架上，所述立柱与嵌槽一一对应。
更进一步，所述立柱为圆柱形，所述嵌槽也为圆柱形，嵌槽的内径大于立柱的直径， 以边缘立柱的插接，同时立柱与嵌槽均设置复数个，以便于整个上半部分与下半部分的固定。
所述固定架上还设置有复数个加强柱，所述加强柱顶端固定在固定架上，向下延伸， 以保证下半部分的支撑强度。
进一步，为了固定架与污水池的紧密连接，所述固定架的边缘，还设置有向下延伸的 小立柱，通过小立柱将固定架设置于污水池是上方，以便于进行处理。
所示支撑架的表面上，还固定有辅助吊架，以保持悬吊时的平衡。
本实用新型通过上述的结构设置，使得密闭罩能够将上半部分吊起，在需要时可以打 开和密闭罩，便于日常的维护和保养。
而且，本实用新型结构简单紧凑，安全性能高，便于制造及安装，可根据需要制作为 方形、圆形、椭圆形及其它的形状，特别适合于各种小型污水池进行污水处理。
