申请日2015.01.28
公开(公告)日2015.07.29
IPC分类号C02F103/04; C02F9/08
摘要
本实用新型公开了一种一体式双水制备双处理系统水处理系统，包括水源预处理装置、纯水箱、超纯水箱、超纯化装置、纯水出水口、超纯水出水口和控制装置，还包括两个纯水处理装置。本实用新型的技术效果在于，采用冗余设置，故障时可快速切换。而现有的设备都是单模块设计，一旦出现故障无法继续使用。本实用新型集成度高，同规格设备占地面积节省80%以上。同时本设备可同时制备两种或两种以上的产品水，如直饮水、纯水/超纯水。而目前市场上的设备只能制备单一的产品水。同时，在用水量较低时的平常时间，只需开启一个纯水处理装置，而在用户高峰用水时，再开启另一个纯水处理装置，快速补水到水箱中。
权利要求书

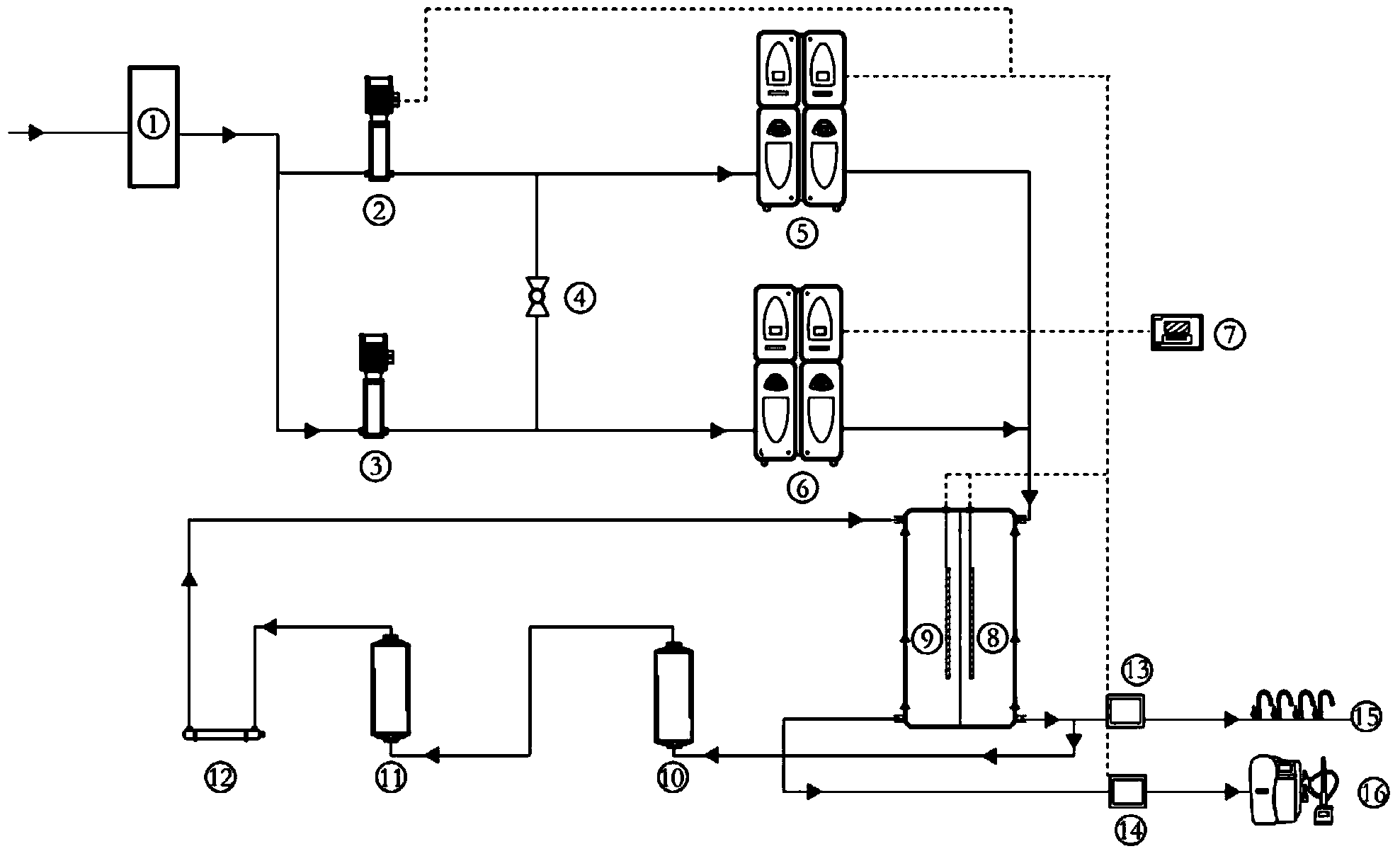

1.一种一体式双水制备双处理系统水处理系统，包括水源预处理装置、 纯水箱、超纯水箱、超纯化装置、纯水出水口、超纯水出水口和控制装置， 其特征在于，还包括两个纯水处理装置，所述的水源预处理装置通过管道分 别连接两个纯水处理装置的入水口，两个纯水处理装置的出水口均连接纯水 箱的入水口，纯水箱的出水口分别连接纯水出水口和超纯化装置的入水口， 超纯化装置的出水口连接超纯水箱的入水口，超纯水箱的出水口连接超纯水 出水口，所述的控制装置通信连接纯水箱、超纯水箱、超纯化装置的控制端。
2.根据权利要求1所述的一种一体式双水制备双处理系统水处理系统， 其特征在于，所述的纯水处理装置包括增压泵和RO/UF/NF净化处理模块， 所述的增压泵的入水口连接水源预处理装置，出水口连接RO/UF/NF净化处 理模块的入水口。
3.根据权利要求2所述的一种一体式双水制备双处理系统水处理系统， 其特征在于，所述的两个增压泵的出水口通过两根管道分别连接到两个 RO/UF/NF净化处理模块，且两根管道之间通过切换电磁阀连接。
4.根据权利要求1所述的一种一体式双水制备双处理系统水处理系统， 其特征在于，所述的水源预处理装置为颗粒物过滤装置。
5.根据权利要求1所述的一种一体式双水制备双处理系统水处理系统， 其特征在于，所述的超纯化装置包括依次连接的EDI深度处理模块、DI超纯 化水精处理模块和UV灭菌器，EDI深度处理模块的入水口连接纯水箱的出水 口，UV灭菌器的出水口连接超纯水箱的入水口。
6.根据权利要求1所述的一种一体式双水制备双处理系统水处理系统， 其特征在于，还包括用于监测出水流量的在线监测模块，所述的在线监测模 块设置于纯水出水口和超纯水出水口处，在线监测模块通信连接控制装置。
说明书
一体式双水制备双处理系统水处理系统
技术领域
本实用新型涉及一体式双水制备双处理系统水处理系统。
背景技术
随着科技发展，环境污染的现象越来越普遍，水处理设备应用越来越广 泛，这其中既有为普通用户提供饮用的纯水处理设备，也有用于科研及工业 生产上的超纯水处理设备，但是目前市场上的水处理设备仍处于传统的简单 配件组装单机模式，系统集成度低，出现故障时维修及时性差等问题。
发明内容
为了解决目前水处理设备集成度低、维修时用户无法使用的技术问题， 本实用新型提供一种集成化程度高，且维修时仍能为用户提供纯水的一体式 双水制备双处理系统水处理系统。
为了实现上述技术效果，本实用新型的技术方案是，一种一体式双水制 备双处理系统水处理系统，包括水源预处理装置、纯水箱、超纯水箱、超纯 化装置、纯水出水口、超纯水出水口和控制装置，还包括两个纯水处理装置， 所述的水源预处理装置通过管道分别连接两个纯水处理装置的入水口，两个 纯水处理装置的出水口均连接纯水箱的入水口，纯水箱的出水口分别连接纯 水出水口和超纯化装置的入水口，超纯化装置的出水口连接超纯水箱的入水 口，超纯水箱的出水口连接超纯水出水口，所述的控制装置通信连接纯水箱、 超纯水箱、超纯化装置的控制端。
所述的一种一体式双水制备双处理系统水处理系统，所述的纯水处理装 置包括增压泵和RO/UF/NF净化处理模块，所述的增压泵的入水口连接水源 预处理装置，出水口连接RO/UF/NF净化处理模块的入水口。
所述的一种一体式双水制备双处理系统水处理系统，所述的两个增压泵 的出水口通过两根管道分别连接到两个RO/UF/NF净化处理模块，且两根管 道之间通过切换电磁阀连接。
所述的一种一体式双水制备双处理系统水处理系统，所述的水源预处理 装置为颗粒物过滤装置。
所述的一种一体式双水制备双处理系统水处理系统，所述的超纯化装置 包括依次连接的EDI深度处理模块、DI超纯化水精处理模块和UV灭菌器， EDI深度处理模块的入水口连接纯水箱的出水口，UV灭菌器的出水口连接超 纯水箱的入水口。
所述的一种一体式双水制备双处理系统水处理系统，还包括用于监测出 水流量的在线监测模块，所述的在线监测模块设置于纯水出水口和超纯水出 水口处，在线监测模块通信连接控制装置。
本实用新型的技术效果在于，采用双控制系统、双RO/UF/NF净化处理 模块、双杀菌模块、双水水箱。而现有的设备都是单模块设计，一旦出现故 障，维修时用户即无水可用。本实用新型所有模块及零部件全内置于机箱中， 集成度高，同规格设备占地面积节省80%以上。现有设备基本上是每个主要 部件分散安装于机机房场地上，不美观，占地又多。同时本设备可同时制备 两种或两种以上的产品水，如直饮水、纯水/超纯水。而目前市场上的设备只 能制备单一的产品水。同时，在用水量较低时的平常时间，只需开启一个纯 水处理装置，而在用户高峰用水时，再开启另一个纯水处理装置，快速补水 到水箱中。
