申请日2015.03.09
公开(公告)日2015.06.03
IPC分类号H02S20/32; E03F5/14; E03F3/02; B60S3/00
摘要
本实用新型提供一种具有废水回收装置的自助洗车服务站屋顶太阳能装置，包括太阳能转换系统、洗车系统和废水回收系统，所述太阳能转换系统与所述洗车系统相连，所述洗车系统与所述废水回收系统相连，所述太阳能转换系统包括太阳能电池板、电池板支撑杆、太阳能储蓄电池、电池控制器、太阳能电池板旋转轴、旋转轴驱动电机和旋转轴驱动带，所述洗车系统包括洗车水箱、水箱加热棒、温度感应器、冲洗机控制器和洗车冲头，所述废水回收系统包括废水储蓄槽、杂质沉淀槽、压缩泵、污水处理箱、过滤层和过滤层清洁口。本实用新型的有益效果是有效提高洗车废水利用率，降低废水对环境的污染，另外可转动的太阳能电池板能够有效提高太阳能吸收率。

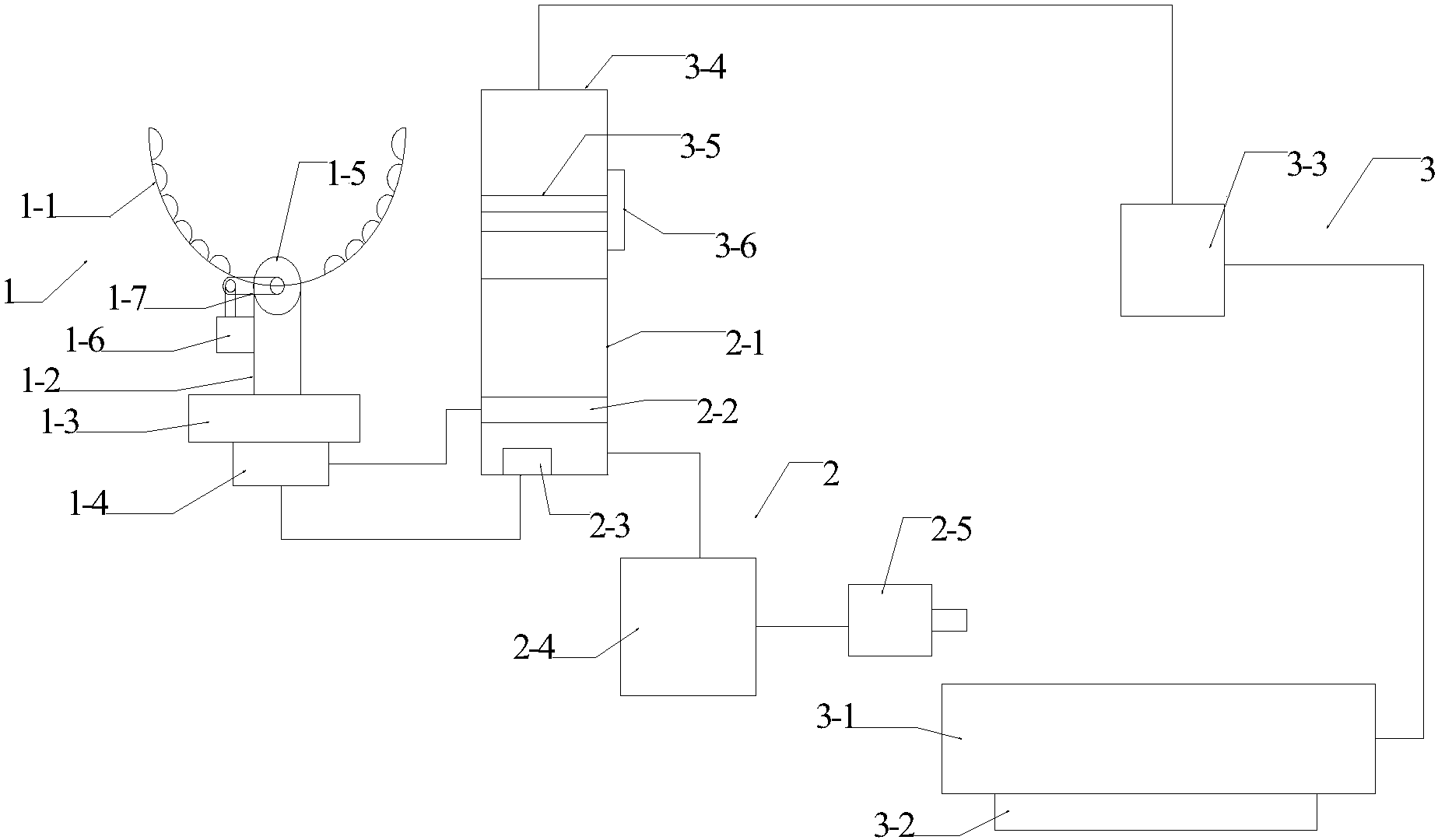

摘要附图
权利要求书
1.一种具有废水回收装置的自助洗车服务站屋顶太阳能装置，包括太阳 能转换系统、洗车系统和废水回收系统，其特征在于：所述太阳能转换系统 与所述洗车系统相连，所述洗车系统与所述废水回收系统相连，所述太阳能 转换系统包括太阳能电池板、电池板支撑杆、太阳能储蓄电池、电池控制器、 太阳能电池板旋转轴、旋转轴驱动电机和旋转轴驱动带，所述太阳能电池板 通过所述太阳能电池板旋转轴与所述电池板支撑杆一端相连，所述电池板支 撑杆另一端与所述太阳能储蓄电池一端相连，所述太阳能储蓄电池另一端与 所述电池控制器相连，所述旋转轴驱动电机固定在所述电池板支撑杆上，所 述旋转轴驱动电机通过所述旋转轴驱动带与所述太阳能电池板旋转轴相连， 所述太阳能转换系统通过所述电池控制器与所述洗车系统相连，所述洗车系 统包括洗车水箱、水箱加热棒、温度感应器、冲洗机控制器和洗车冲头，所 述洗车水箱与所述冲洗机控制器一端相连，所述冲洗机控制器另一端与所述 洗车冲头相连，所述水箱加热棒和所述温度感应器均设置在所述洗车水箱 内，所述洗车系统通过所述洗车冲头与所述废水回收系统相连，所述废水回 收系统包括废水储蓄槽、杂质沉淀槽、压缩泵、污水处理箱、过滤层和过滤 层清洁口，所述杂质沉淀槽设置在所述废水储蓄槽下端，所述废水储蓄槽与 所述压缩泵相连，所述压缩泵与所述污水处理箱相连，所述过滤层设置在所 述污水处理箱内，所述过滤层清洁口设置在所述污水处理箱一侧，所述废水 回收系统通过所述污水处理箱与所述洗车系统的所述洗车水箱相连。
2.根据权利要求1所述的一种具有废水回收装置的自助洗车服务站屋 顶太阳能装置，其特征在于：所述太阳能转换系统的所述太阳能电池板为半 圆形结构，并且表面设置有半圆形凸起块，用以提供太阳能接触面。
3.根据权利要求1所述的一种具有废水回收装置的自助洗车服务站屋 顶太阳能装置，其特征在于：所述洗车系统的所述温度感应器穿过所述洗车 水箱与所述太阳能转换系统的所述电池控制器相连。
4.根据权利要求1所述的一种具有废水回收装置的自助洗车服务站屋 顶太阳能装置，其特征在于：所述废水回收系统的所述过滤层由活性炭过滤 层和竹纤维过滤层组成，能够有效提高污水的过滤效果。
说明书
一种具有废水回收装置的自助洗车服务站屋顶太阳能装置
技术领域
本实用新型属于机械设计技术领域，尤其是涉及一种具有废水回收装置 的自助洗车服务站屋顶太阳能装置。
背景技术
在现有的技术中,普通的资助洗车服务站都是利用简单的压缩泵将水源 输出，普通的洗车装置用水量大，而且不具备水源加热装置，在冬天使用时 带来很大的不便，另外普通的洗车服务站洗车后的水都不再回收，这样就造 成了很大的浪费，而且对周围环境也造成一定的污染。
发明内容
本实用新型的目的是提供一种具有废水回收装置的自助洗车服务站屋 顶太阳能装置，该太阳能装置能够使得太阳能电池板随着太阳转动而转动， 能够有效提高对太阳能的吸收转换。
为达上述目的，本实用新型采用的技术方案是：一种具有废水回收装置 的自助洗车服务站屋顶太阳能装置，包括太阳能转换系统、洗车系统和废水 回收系统，其特征在于：所述太阳能转换系统与所述洗车系统相连，所述洗 车系统与所述废水回收系统相连，所述太阳能转换系统包括太阳能电池板、 电池板支撑杆、太阳能储蓄电池、电池控制器、太阳能电池板旋转轴、旋转 轴驱动电机和旋转轴驱动带，所述太阳能电池板通过所述太阳能电池板旋转 轴与所述电池板支撑杆一端相连，所述电池板支撑杆另一端与所述太阳能储 蓄电池一端相连，所述太阳能储蓄电池另一端与所述电池控制器相连，所述 旋转轴驱动电机固定在所述电池板支撑杆上，所述旋转轴驱动电机通过所述 旋转轴驱动带与所述太阳能电池板旋转轴相连，所述太阳能转换系统通过所 述电池控制器与所述洗车系统相连，所述洗车系统包括洗车水箱、水箱加热 棒、温度感应器、冲洗机控制器和洗车冲头，所述洗车水箱与所述冲洗机控 制器一端相连，所述冲洗机控制器另一端与所述洗车冲头相连，所述水箱加 热棒和所述温度感应器均设置在所述洗车水箱内，所述洗车系统通过所述洗 车冲头与所述废水回收系统相连，所述废水回收系统包括废水储蓄槽、杂质 沉淀槽、压缩泵、污水处理箱、过滤层和过滤层清洁口，所述杂质沉淀槽设 置在所述废水储蓄槽下端，所述废水储蓄槽与所述压缩泵相连，所述压缩泵 与所述污水处理箱相连，所述过滤层设置在所述污水处理箱内，所述过滤层 清洁口设置在所述污水处理箱一侧，所述废水回收系统通过所述污水处理箱 与所述洗车系统的所述洗车水箱相连。
优选地，所述太阳能转换系统的所述太阳能电池板为半圆形结构，并且 表面设置有半圆形凸起块，用以提供太阳能接触面。
优选地，所述洗车系统的所述温度感应器穿过所述洗车水箱与所述太阳 能转换系统的所述电池控制器相连。
优选地，所述废水回收系统的所述过滤层由活性炭过滤层和竹纤维过滤 层组成，能够有效提高污水的过滤效果
本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得该 太阳能装置能够随着太阳的移动而移动，可以保证太阳能电池板能够随时都 正对太阳，这样能够有效提高太阳能的吸收率，另外该洗车装置能够对洗车 后的废水进行回收，能够有效节约水源。
