申请日2015.01.28
公开(公告)日2015.07.08
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理领域，公开了一种城镇生活污水一体化处理设备，其包括箱体，所述箱体内设有多个隔板，所述隔板依次将所述箱体分隔为调节池、厌氧室、好氧室、沉淀室、消毒室、污泥室和设备间，且所述调节池、厌氧室、好氧室、沉淀室、消毒室、污泥室和设备间之间依次通过管道连通;所述厌氧室和好氧室内分别设有生态酶质层叠式结构和曝气装置，所述消毒室内设有消毒装置;所述调节池的一侧设有进水口，所述设备间的一侧设有出水口。本实用新型结构紧凑、运行稳定、便于运输及管理，且能够减少能源消耗，提高氧气及消毒剂的使用效率。
权利要求书

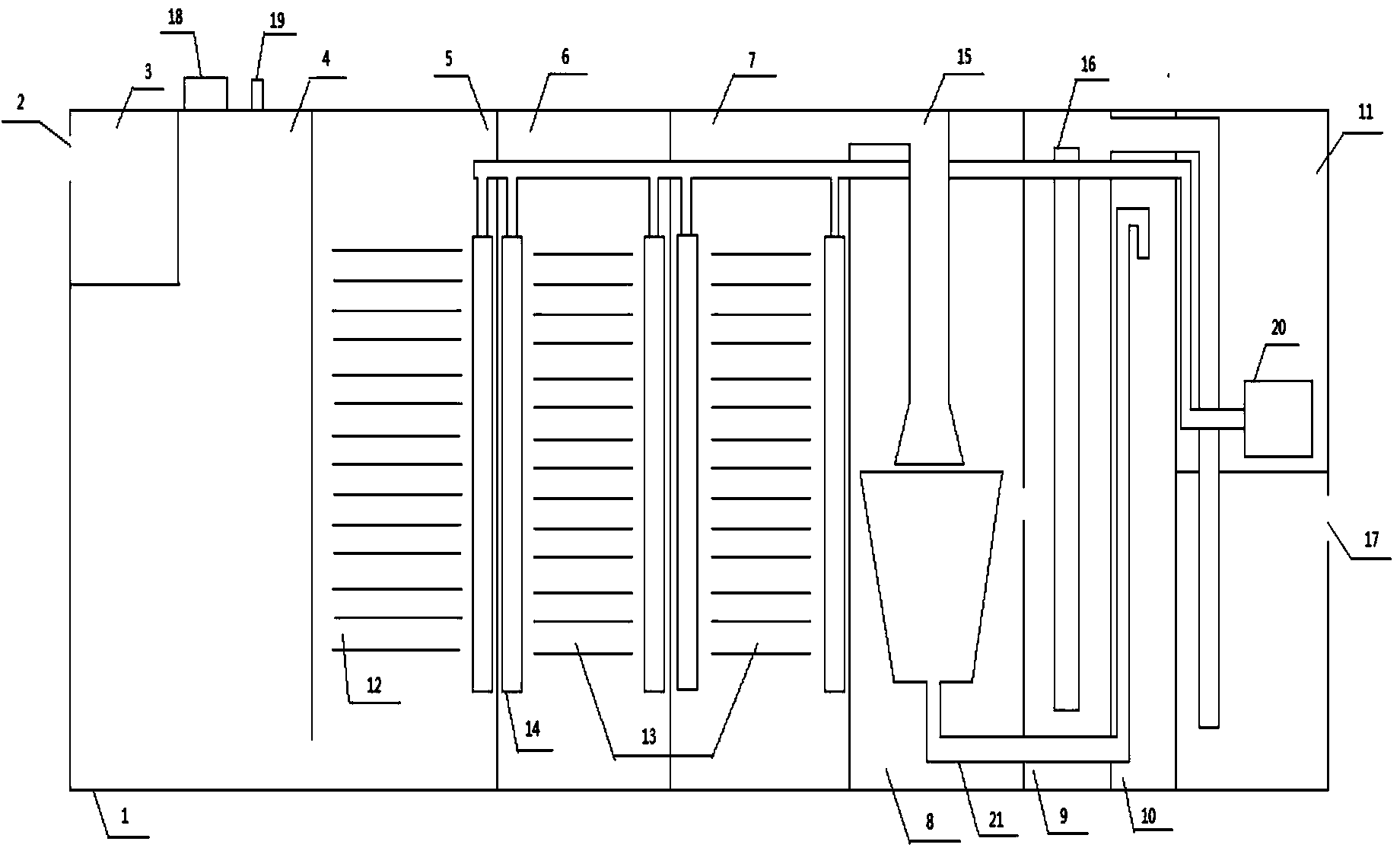

1.一种城镇生活污水一体化处理设备，其特征在于，包括箱体， 所述箱体内设有多个隔板，所述隔板依次将所述箱体分隔为调节池、 厌氧室、好氧室、沉淀室、消毒室、污泥室和设备间，且所述调节池、 厌氧室、好氧室、沉淀室、消毒室、污泥室和设备间之间依次通过管 道连通;所述厌氧室和好氧室内分别设有生态酶质层叠式结构和曝气 装置，所述消毒室内设有消毒装置;所述调节池的一侧设有进水口， 所述设备间的一侧设有出水口。
2.如权利要求1所述的城镇生活污水一体化处理设备，其特征在 于，位于所述厌氧室内的生态酶质层叠式结构为厌氧生态酶质层叠式 结构;位于所述好氧室内的生态酶质层叠式结构为好氧生态酶质层叠 式结构。
3.如权利要求1所述的城镇生活污水一体化处理设备，其特征在 于，所述曝气装置为管式微孔曝气器，所述管式微孔曝气器竖直设于 对应的隔板壁上;所述消毒装置为微孔消毒瓷管，所述微孔消毒瓷管 竖直设于消毒室的中央。
4.如权利要求3所述的城镇生活污水一体化处理设备，其特征在 于，位于所述厌氧室和好氧室内的管式微孔曝气器相连通，且通过管 道连接风机。
5.如权利要求1所述的城镇生活污水一体化处理设备，其特征在 于，所述好氧室包括依次设置的一级好氧室和二级好氧室。
6.如权利要求5所述的城镇生活污水一体化处理设备，其特征在 于，所述沉淀室内设有竖流式沉淀器，所述污泥室内设有污泥泵。
7.如权利要求6所述的城镇生活污水一体化处理设备，其特征在 于，所述竖流式沉淀器顶部通过管道与所述二级好氧室连通。
8.如权利要求7所述的城镇生活污水一体化处理设备，其特征在 于，所述竖流式沉淀器与所述污泥泵连通。
9.如权利要求1所述的城镇生活污水一体化处理设备，其特征在 于，所述调节池内位于所述进水口的后部设有格栅槽。
10.如权利要求1所述的城镇生活污水一体化处理设备，其特征在 于，所述调节池的顶部设有人孔和透气孔。
说明书
一种城镇生活污水一体化处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种城镇生活污 水一体化处理设备。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污 水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经 济发展具有重要意义。
一体化污水处理设备因其结构紧凑、运输便捷、占地面积小、可 埋入地下等特点，在小型污水处理场合得到广泛应用。但因技术及设 计等原因，存在运行不稳定、出水质量不高、能耗较高等缺点。
实用新型内容
(一)要解决的技术问题
本实用新型的目的是提供一种结构紧凑、运行稳定、便于运输及 管理的城镇生活污水一体化处理设备，其能够减少能源消耗，强化生 化段降解能力，提高氧气及消毒剂的使用效率。
(二)技术方案
为了解决上述技术问题，本实用新型提供一种城镇生活污水一体 化处理设备，其包括箱体，所述箱体内设有多个隔板，所述隔板依次 将所述箱体分隔为调节池、厌氧室、好氧室、沉淀室、消毒室、污泥 室和设备间，且所述调节池、厌氧室、好氧室、沉淀室、消毒室、污 泥室和设备间之间依次通过管道连通;所述厌氧室和好氧室内分别设 有生态酶质层叠式结构和曝气装置，所述消毒室内设有消毒装置;所 述调节池的一侧设有进水口，所述设备间的一侧设有出水口。
其中，位于所述厌氧室内的生态酶质层叠式结构为厌氧生态酶质 层叠式结构;位于所述好氧室内的生态酶质层叠式结构为好氧生态酶 质层叠式结构。
其中，所述曝气装置为管式微孔曝气器，所述管式微孔曝气器竖 直设于对应的隔板壁上;所述消毒装置为微孔消毒瓷管，所述微孔消 毒瓷管竖直设于消毒室的中央。
其中，位于所述厌氧室和好氧室内的管式微孔曝气器相连通，且 通过管道连接风机。
其中，所述好氧室包括依次设置的一级好氧室和二级好氧室。
其中，所述沉淀室内设有竖流式沉淀器，所述污泥室内设有污泥 泵。
其中，所述竖流式沉淀器顶部通过管道与二级好氧室连通。
其中，所述竖流式沉淀器与所述污泥泵连通。
其中，所述调节池内位于所述进水口的后部设有格栅槽。
其中，所述调节池的顶部设有人孔和透气孔。
(三)有益效果
与现有技术相比，本实用新型具有以下优点：
本实用新型提供的一种城镇生活污水一体化处理设备，利用隔板 依次将箱体分隔为调节池、厌氧室、好氧室、沉淀室、消毒室、污泥 室和设备间，所述厌氧室和好氧室内分别设有生态酶质层叠式结构和 曝气装置，所述消毒室内设有消毒装置;采用箱体设置便于运输及管 理，一体化设计，结构紧凑;设置生态酶质层叠式结构能够最大限度 的发挥生化法的处理效率，曝气装置和消毒装置的设置，能够减少能 源消耗，提高氧气及消毒剂的使用效率。
