申请日2015.04.17
公开(公告)日2015.07.29
IPC分类号G01N1/14
摘要
本实用新型公开一种带取样箱的污水取样装置，包括在线分析检测仪表机构、取样管和中央控制机构，取样管的第一进水端接入废水原水，带取样箱的污水取样装置还包括取样箱，取样箱包括进水口和出水口，进水口接入废水原水，出水口通过管道与取样泵的进水端连接，取样泵的出水端与取样管的第二进水端连接，取样泵的出水端进一步与回流管的第一端连接，回流管的第二端伸入至取样箱，中央控制机构分别与在线分析检测仪表机构和取样泵电性连接。本实用新型取样箱能够储备一定量的污水，使取样泵能够持续给在线分析检测仪表机构提供一定时间段内的污水，保证取样污水新鲜、可靠，从而提高污水监测数据的准确性。
权利要求书

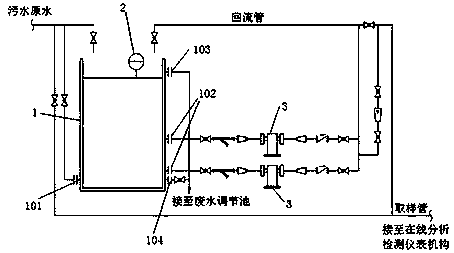

1. 一种带取样箱的污水取样装置，包括用于检测废水中的各项有害物质指标的在线分析检测仪表机构、用于给所述在线分析检测仪表机构输送废水的取样管和用于控制取样泵工作的中央控制机构，所述取样管的第一进水端接入废水原水，其特征在于：所述带取样箱的污水取样装置还包括取样箱，所述取样箱包括进水口和出水口，所述进水口接入废水原水，所述出水口通过管道与所述取样泵的进水端连接，所述取样泵的出水端与所述取样管的第二进水端连接，所述取样泵的出水端进一步与回流管的第一端连接，所述回流管的第二端伸入至所述取样箱，所述中央控制机构分别与所述在线分析检测仪表机构和所述取样泵电性连接。
2.如权利要求1所述的带取样箱的污水取样装置，其特征在于：所述取样箱内设有浮球开关。
3.如权利要求1所述的带取样箱的污水取样装置，其特征在于：所述取样箱上还设有溢流口，所述溢流口靠近所述取样箱的顶部设置。
4.如权利要求1所述的带取样箱的污水取样装置，其特征在于：所述取样箱底部还设有放空口。
5.如权利要求1所述的带取样箱的污水取样装置，其特征在于：所述取样箱的部分侧壁为用于观察液面的观察区壁面，所述观察区壁面为透明状。
6.如权利要求1所述的带取样箱的污水取样装置，其特征在于：所述出水口和取样泵均设有两个，一个所述出水口连接一个所述取样泵，两个所述取样泵的出水端分别与所述回流管连接。
说明书
带取样箱的污水取样装置
技术领域
本实用新型涉及一种污水取样装置，尤其涉及一种带取样箱的污水取样装置。
背景技术
工厂的工业污水排放不是简单的连续性排放，而是根据工艺流程的不同，进行间断排水，而在线水质仪表监测是一个连续的过程，需要持续对其供水，根据固定时间进行水质测量。为了使在线水质仪表测量准确，数据有效，就需要对其进行持续性的供水。而现有的工艺流程只能断断续续的排水，因而不能给在线水质仪表监测持续供水，造成污水检测数据不准确。因此，有必要提供一种新的污水取样装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种能够持续供水、提高污水检测数据准确性的带取样箱的污水取样装置。
为了实现上述目的，本实用新型所采用的技术方案如下：
一种带取样箱的污水取样装置，包括用于检测废水中的各项有害物质指标的在线分析检测仪表机构、用于给所述在线分析检测仪表机构输送废水的取样管和用于控制取样泵工作的中央控制机构，所述取样管的第一进水端接入废水原水，所述带取样箱的污水取样装置还包括取样箱，所述取样箱包括进水口和出水口，所述进水口接入废水原水，所述出水口通过管道与所述取样泵的进水端连接，所述取样泵的出水端与所述取样管的第二进水端连接，所述取样泵的出水端进一步与回流管的第一端连接，所述回流管的第二端伸入至所述取样箱，所述中央控制机构分别与所述在线分析检测仪表机构和所述取样泵电性连接。
优选的，所述取样箱内设有浮球开关。
优选的，所述取样箱上还设有溢流口，所述溢流口靠近所述取样箱的顶部设置。
优选的，所述取样箱底部还设有放空口。
优选的，所述取样箱的部分侧壁为用于观察液面的观察区壁面，所述观察区壁面为透明状。
优选的，所述出水口和取样泵均设有两个，一个所述出水口连接一个所述取样泵，两个所述取样泵的出水端分别与所述回流管连接。
与现有技术相比，本实用新型带取样箱的污水取样装置的有益效果在于：所述取样箱能够储备一定量的污水，使所述取样泵能够持续给所述在线分析检测仪表机构提供一定时间段内的污水，保证取样污水新鲜、可靠，从而提高污水监测数据的准确性。
