申请日2015.03.10
公开(公告)日2015.11.18
IPC分类号C02F3/28
摘要
本实用新型提供了一种用于废水处理的厌氧装置，所述厌氧装置的底部的排泥漏斗的上部设置有上下两根相通的环形布水管，所述环形布水管配置有导向配水支管。上述用于废水处理的厌氧装置可以有效解决穿孔管布水不均的问题，使得布水更为均匀。

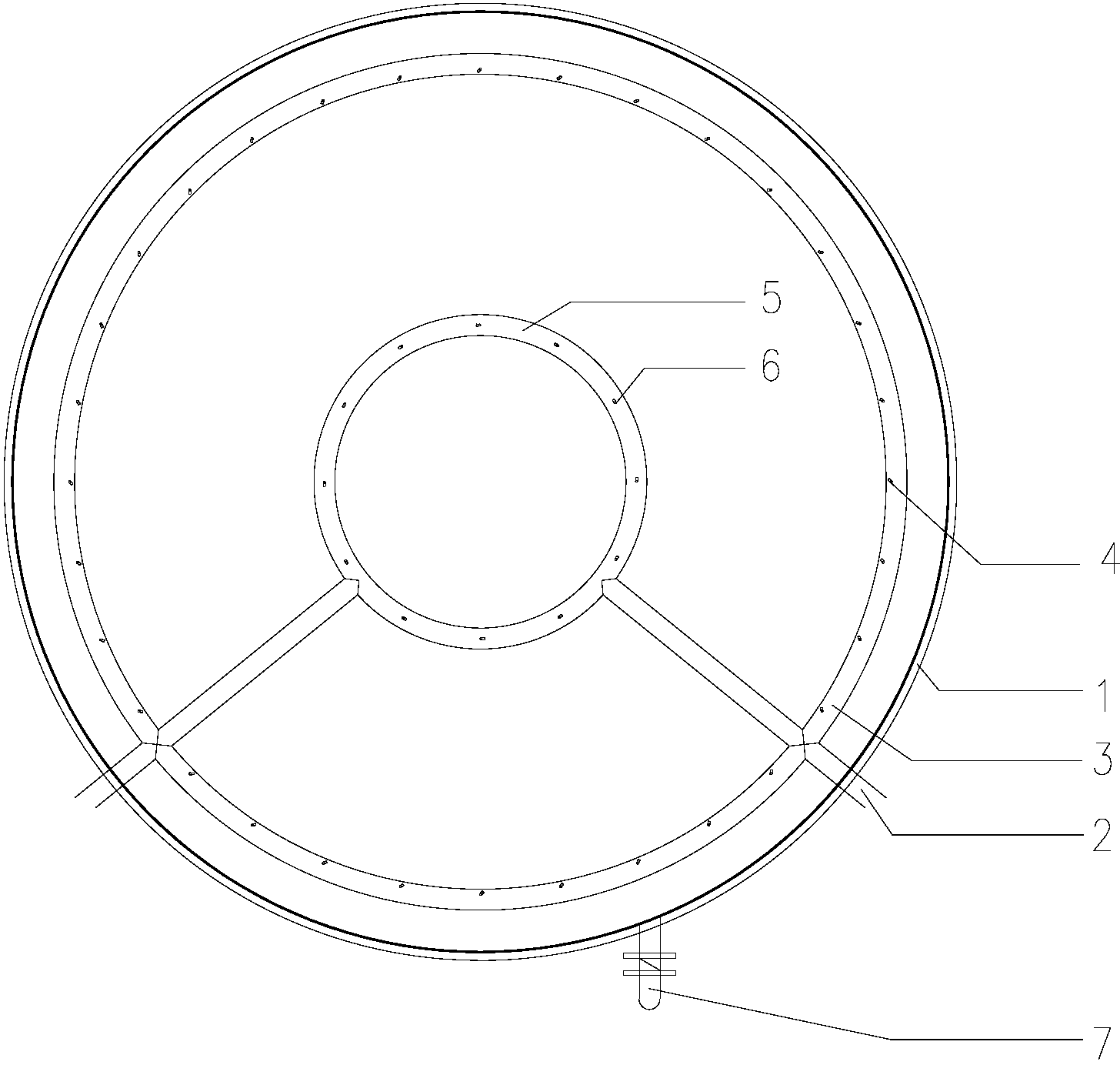

摘要附图
权利要求书
1.一种用于废水处理的厌氧装置，其特征在于，所述厌氧装置 的底部的排泥漏斗的上部设置有上下两根相通的环形布水管，所述环 形布水管配置有导向配水支管。
2.根据权利要求1所述的厌氧装置，其特征在于，所述导向配 水支管的喷口设有倾角。
3.根据权利要求2所述的厌氧装置，其特征在于，所述环形布 水管中的上部布水管上的导向配水支管的喷口与配水横管的竖向倾 角为45度、水平倾角为45度。
4.根据权利要求2所述的厌氧装置，其特征在于，所述环形布 水管中的下部布水管上的导向配水支管的喷口与配水横管的竖向倾 角为45度。
5.根据权利要求1-4中的任一项所述的厌氧装置，其特征在于， 所述导向配水支管的直径为20毫米。
6.根据权利要求5所述的厌氧装置，其特征在于，所述导向配 水支管的出水流速设计为不小于2.5米/秒。
7.根据权利要求1-4、6中的任一项所述的厌氧装置，其特征在 于，所述环形布水管上配置有多个所述导向配水支管。
8.根据权利要求7所述的厌氧装置，其特征在于，所述环形布 水管中的上部布水管上配置有32个所述导向配水支管。
9.根据权利要求7所述的厌氧装置，其特征在于，所述环形布 水管中的下部布水管上配置有12个所述导向配水支管。
10.根据权利要求1-4、6、8-9中的任一项所述的厌氧装置，其 特征在于，所述环形布水管的末端设置有阀门。
说明书
用于废水处理的厌氧装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种用于废水处理的厌氧装置。
背景技术
目前，在处理含高浓度有机污染物的废水时通常采用厌氧工艺。近年来，随着厌氧技术的进步，高效厌氧装置和设备得到大量应用。而进水的布水方式和剩余污泥能否有效排出是决定厌氧装置和设备是否高效的关键因素。
目前国内使用的高效厌氧装置多采用钢制圆罐体，布水和排泥多采用在罐体底部设置两层穿孔管的形式(排泥在下，布水在上)。这样的厌氧装置很容易由于穿孔管的堵塞引起罐底局部积泥，随着积泥高度的增加，继而掩埋和堵塞布水管，导致厌氧罐效率下降，最终解决办法只有停止运行清空罐体，带来较大麻烦。
实用新型内容
本实用新型提供了一种用于废水处理的厌氧装置，所述厌氧装置的底部的排泥漏斗的上部设置有上下两根相通的环形布水管，所述环形布水管配置有导向配水支管。
在本实用新型的一个实施例中，所述导向配水支管的喷口设有倾角。
在本实用新型的一个实施例中，所述环形布水管中的上部布水管上的导向配水支管的喷口与配水横管的竖向倾角为45度、水平倾角为45度。
在本实用新型的一个实施例中，所述环形布水管中的下部布水管上的导向配水支管的喷口与配水横管的竖向倾角为45度。
在本实用新型的一个实施例中，所述导向配水支管的直径为20毫米。
在本实用新型的一个实施例中，所述导向配水支管的出水流速设计为不小于2.5米/秒。
在本实用新型的一个实施例中，所述环形布水管上配置有多个所述导向配水支管。
在本实用新型的一个实施例中，所述环形布水管中的上部布水管上配置有32个所述导向配水支管。
在本实用新型的一个实施例中，所述环形布水管中的下部布水管上配置有12个所述导向配水支管。
在本实用新型的一个实施例中，所述环形布水管的末端设置有阀门。
上述用于废水处理的厌氧装置可以有效解决穿孔管布水不均的问题，使得布水更为均匀。
